Descripción general de la función de corte de flujo bajo del Promag 10
El corte de flujo bajo (Low Flow Cutoff) es una función clave de procesamiento de señales del caudalímetro electromagnético Promag 10. Cuando la velocidad del fluido en la tubería cae por debajo del umbral configurado, el instrumento fuerza automáticamente la salida de flujo a cero, evitando lecturas de flujo falsas causadas por tubería vacía, burbujas o fluido en reposo. La correcta configuración de este parámetro es fundamental para mejorar la precisión de la medición y la estabilidad del sistema.
Este artículo, basado en la interfaz de operación del Promag 10, presenta paso a paso el proceso de configuración del corte de flujo bajo y los parámetros recomendados, y es aplicable como referencia para el ajuste en ingeniería y la selección de compra.
Explicación detallada de los pasos de configuración
El Promag 10 permite configurar parámetros a través del módulo de visualización local o del software de ajuste. A continuación se presenta el procedimiento de operación general.

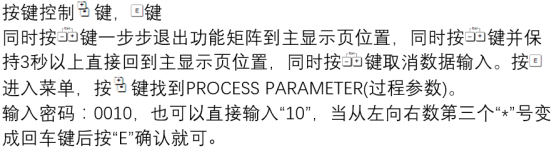

1. Acceder al menú de configuración de parámetros
- Asegúrese de que el instrumento esté en modo de medición y pulse la tecla "E" para entrar al menú principal.
- Utilice las teclas "+" o "-" para seleccionar "Setup" (Configuración) y pulse "E" para confirmar.
- Seleccione "Process Parameter" (Parámetro de proceso) y pulse "E" para entrar.
- Busque la opción "Low Flow Cutoff" (Corte de flujo bajo).

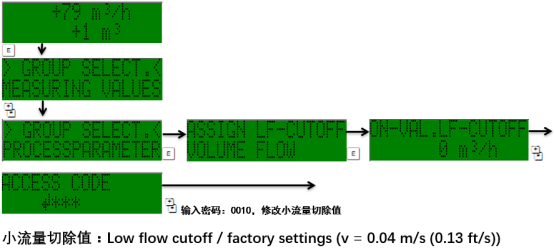

2. Establecer el valor de corte
- Pulse la tecla "E" para entrar al estado de edición del valor de corte de flujo bajo.
- Utilice las teclas "+" y "-" para modificar el valor; la unidad debe ser la misma que la unidad de flujo (por ejemplo, m³/h o L/min).
- Pulse la tecla "E" para confirmar y luego pulse "ESC" para volver a la pantalla de medición.
3. Guardar y verificar
- Después de la modificación, espere 10 segundos o guarde manualmente; el parámetro se escribe automáticamente en la memoria no volátil.
- Observe la indicación de flujo actual; cuando el flujo real sea inferior al valor configurado, la salida debe ponerse a cero.
- Si no se pone a cero, verifique si está habilitada la detección de tubería vacía o si existen otros ajustes de compensación.
Parámetros recomendados y aplicaciones típicas

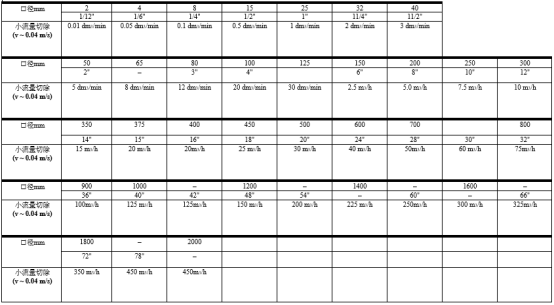

El valor de corte de flujo bajo suele configurarse entre el 1 % y el 5 % del rango completo, según los requisitos del proceso. La siguiente tabla proporciona valores de referencia para diámetros comunes.
| Diámetro nominal (DN) | Valor de corte recomendado (m³/h) | Escenario de aplicación |
|---|---|---|
| DN25 | 0,05~0,15 | Dosificación de flujo pequeño |
| DN50 | 0,2~0,6 | Control de proceso general |
| DN100 | 0,8~2,5 | Tratamiento de agua, agua de circulación |
| DN200 | 3,0~10,0 | Medición en tuberías de gran diámetro |
Nota: Un valor de corte demasiado bajo puede provocar acumulaciones falsas; uno demasiado alto hace perder precisión en la medición de flujo pequeño. Se recomienda configurarlo de forma integral junto con la función de detección de tubería vacía en sitio.
Preguntas frecuentes y precauciones
- El valor de corte no surte efecto: Verifique si la función "corte de flujo bajo" está habilitada; en algunas versiones es necesario activar primero esta opción.
- Gran fluctuación de flujo: Aumente adecuadamente el valor de corte, o revise la puesta a tierra y el blindaje para eliminar interferencias.
- Conflicto con el totalizador: Tras el corte, el totalizador se detiene; es necesario confirmar si el proceso lo permite.
- Consistencia de unidades: La unidad del valor de corte debe ser la misma que la unidad de flujo principal; de lo contrario, el valor no será válido.
La correcta configuración del corte de flujo bajo del Promag 10 puede mejorar notablemente la capacidad de antiinterferencia del sistema, y es especialmente adecuada para condiciones de flujo intermitente o propensas a tubería vacía.
