Resumen de la configuración rápida del Prowirl 73
Prowirl 73 es un caudalímetro de vórtice lanzado por Endress+Hauser, ampliamente utilizado en la medición de procesos industriales. La configuración rápida ayuda a los usuarios a completar la puesta en servicio del instrumento en el menor tiempo posible, asegurando la precisión de la medición. Este artículo, basado en la interfaz de operación oficial, presenta paso a paso el proceso de configuración.
Preparación antes de la configuración
Antes de comenzar la configuración rápida, confirme que se cumplan las siguientes condiciones para evitar errores de configuración o daños al equipo.
- El instrumento está correctamente instalado, la tubería está llena de medio y sin burbujas.
- La fuente de alimentación cumple con los requisitos de la placa de características (generalmente 24 VDC o 220 VAC).
- Se han obtenido los parámetros del medio: densidad, viscosidad, rango de caudal, etc.
- Prepare las herramientas de operación: terminal de mano o software de configuración (como FieldCare).
Pasos de configuración rápida
Realice los siguientes pasos para completar rápidamente la configuración básica del Prowirl 73. En cada paso, confirme que los parámetros sean correctos antes de continuar con el siguiente.
- Encendido e inicio: Conecte la alimentación, espere a que el instrumento complete la autocomprobación y aparezca la pantalla principal.

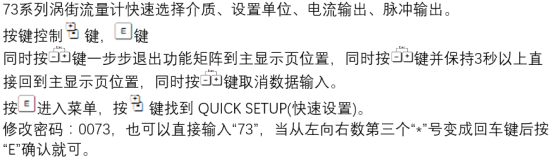

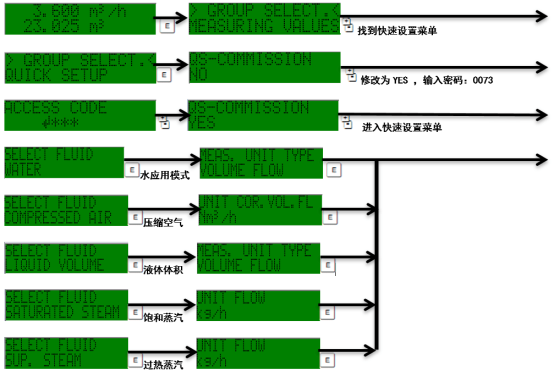

- Acceder al menú de configuración rápida: Seleccione la opción "Quick Setup" mediante el terminal de mano o las teclas locales.
- Seleccionar el tipo de medio: Seleccione gas, vapor o líquido según el medio real.
- Introducir los parámetros de la tubería: Configure el diámetro interior, el espesor de pared, etc., asegurando que coincidan con el sitio.

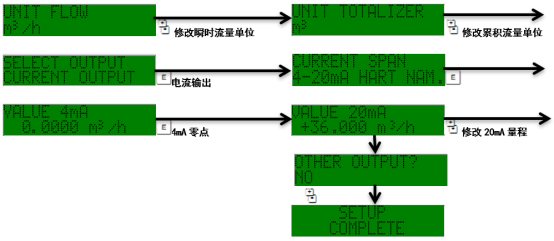

- Establecer la unidad de caudal: Seleccione la unidad de ingeniería (por ejemplo, m³/h, kg/h) e introduzca el valor de fondo de escala.
- Configurar la señal de salida: Seleccione la salida de 4-20 mA, pulso o HART, y establezca el rango correspondiente.
- Guardar y salir: Después de confirmar todos los parámetros, guarde la configuración; el instrumento se reiniciará automáticamente y entrará en modo de medición.
Tabla de referencia de parámetros clave
La siguiente tabla enumera los parámetros comunes en la configuración rápida y sus valores típicos, para referencia de los ingenieros técnicos.
| Parámetro | Descripción | Valor típico/opciones |
|---|---|---|
| Tipo de medio | Seleccionar el estado del medio medido | Gas / Vapor / Líquido |
| Diámetro interior de tubería | Coincidir con la tubería en sitio | DN15 ~ DN300 |
| Unidad de caudal | Unidad de caudal volumétrico o másico | m³/h, kg/h, t/h |
| Señal de salida | Salida analógica o digital | 4-20 mA + HART |
Precauciones de configuración
Para garantizar un funcionamiento estable a largo plazo, tenga en cuenta los siguientes puntos:
- Evite operar cerca del fondo de escala durante largos períodos; se recomienda que el caudal habitual esté entre el 20% y el 80% del rango.
- Cuando la temperatura del medio varíe considerablemente, active la función de compensación de temperatura.
- Revise periódicamente si el sensor está contaminado y límpielo si es necesario.
- Después de modificar los parámetros, asegúrese de guardarlos; de lo contrario, la configuración se perderá al cortar la alimentación.
Resumen
El proceso de configuración rápida del Prowirl 73 es sencillo, pero es necesario asegurar la exactitud de los parámetros del medio y los datos de la tubería. Siguiendo los pasos anteriores, se puede completar rápidamente la puesta en servicio y garantizar la precisión de la medición. Para una configuración avanzada más detallada, consulte el manual oficial o contacte con el soporte técnico.
