一、安装总体要求
Promass 40/80/83 系列质量流量计的安装质量直接影响测量精度与长期稳定性。正确的安装可避免测量管变形、气泡积聚及气蚀现象，确保传感器正常工作。
安装前应确认管道对中良好、法兰对正无偏移，并采取支撑措施防止振动干扰。以下分项说明关键安装要点。
二、管道应力与支撑
2.1 管道对中与法兰对齐
安装前应检查并确认流量计前后管道中心是否正对，即处于同一水平线上且无其他方向偏移。
同时检查前后管道上焊接的法兰是否正对，法兰及法兰孔不得有偏移，否则会产生附加应力，导致测量管变形和测量误差。
2.2 管道支撑与防振
流量计前后管道均建议做良好支撑，防止管道震动对测量造成影响。为保护管道，当传感器过重时，应采取适当的支架支撑。
- 确认前后管道中心正对，无偏移
- 检查法兰及法兰孔对正
- 前后管道设置支撑，减少振动
- 传感器过重时增加支架
三、避免气泡与气蚀
3.1 气泡对测量的影响

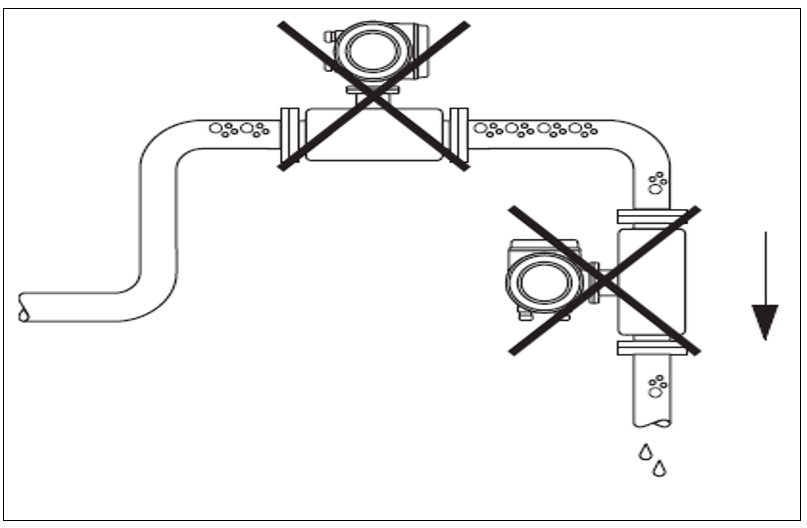

测量管内夹带气泡时，会产生测量误差。应避免以下安装位置：
- 安装在管道的最高点，会造成空气积聚
- 直接安装在向下的放空管道出口处
3.2 理想安装方式

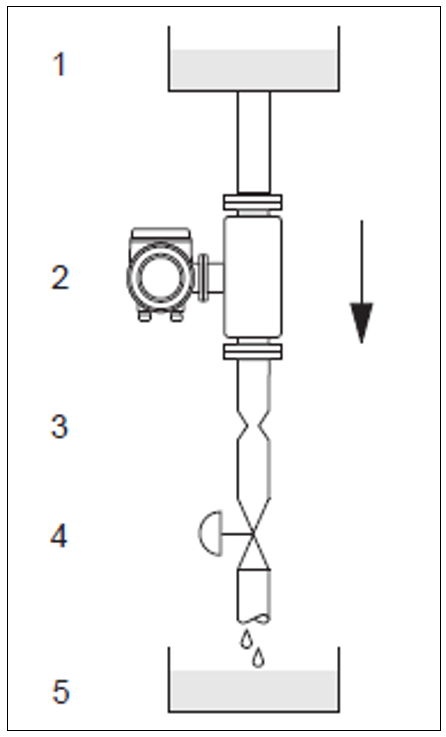

流量计的理想安装方式是安装在竖直管道上，而且流体自下而上流过流量计。当流量计安装在向下的管道上（如批量控制），且流体自上而下流动时，正确的安装方法如图所示：在流量计管路中安装一块尺寸小于管道公称直径的限流孔板，以防止测量管被抽空。
图中：1=供料罐 2=传感器 3=限流孔板 4=阀 5=批量贮罐
3.3 系统压力与气蚀防止
确保不产生气穴现象很重要，因为气穴现象会影响测量管的振动。正常条件下测量与水特性相似的流体时不需要采取特殊措施。
液体沸点低（碳氢化合物、溶剂、液化气）或者在吸入式管道上时，系统应有足够高的压力，确保压力不低于蒸汽压，即液体不会沸腾，确保液体不产生气化。
因此，传感器的最佳安装位置为：泵的下游（避免真空），垂直管道的最低点处。
四、安装方位与变送器朝向
4.1 流向确认
确认传感器铭牌上的箭头方向和流体的流向一致。垂直安装时，建议使流体流向朝上（View V），可使夹带的固体颗粒下沉，气体经测量管上升，测量管内流体可全部排空而避免固体沉积。
4.2 水平安装要求

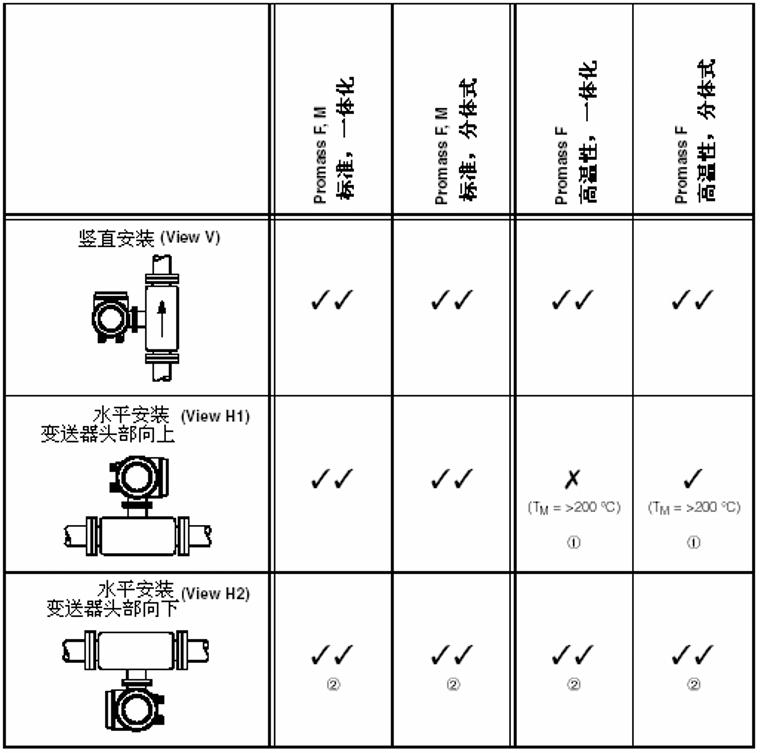

水平安装时，测量管必须水平安装。正确的安装是变送器的外壳竖直向上或向下（View H1/H2），应避免变送器外壳与管道处于同一水平面上。
其中：√√=推荐安装位置，√×=在某些情况下推荐，×=不允许安装位置。
4.3 环境温度考虑
为确保变送器的安装环境温度在-20°C至60°C范围以内，推荐以下安装位置：
- 高温流体（>200°C）：采用水平安装，变送器头部向下（View H2）或竖直安装（View V）
- 低温流体：采用水平安装，变送器头部向上（View H1）或竖直安装（View V）
4.4 特殊安装说明

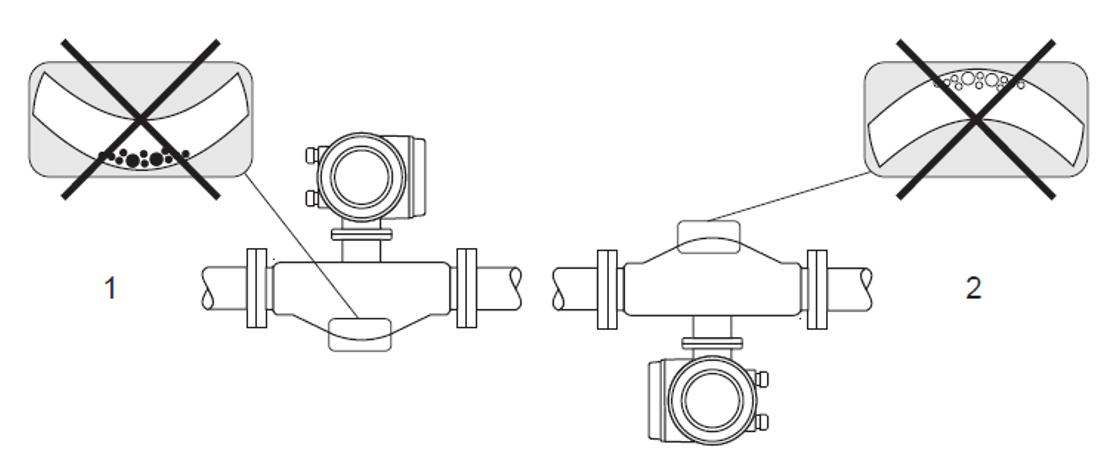

Promass F/E/H 的测量管均为微弯管，对于有固体颗粒流体和气体溢出的流体，安装示图如下。因此，水平安装时必须考虑流体的特性。
五、前后直管段要求

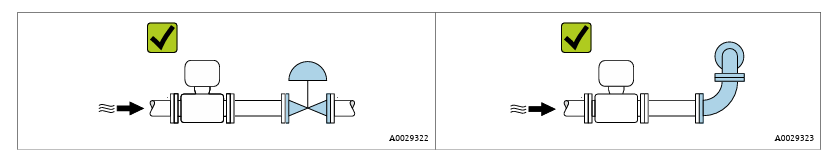

在确保不会出现气穴的前提下，无需额外采取预防措施，避免管件（例如阀门、弯头或三通）引起扰动，干扰测量。安装方法图如下。
六、安装要点总结
| 项目 | 要求 |
|---|---|
| 管道对中 | 前后管道中心正对，法兰无偏移 |
| 支撑与防振 | 前后管道支撑，传感器过重时加支架 |
| 气泡避免 | 避免最高点、放空管道出口 |
| 理想安装 | 竖直管道，流体自下而上 |
| 系统压力 | 不低于蒸汽压，防止气蚀 |
| 变送器朝向 | 水平安装时外壳竖直向上或向下 |
| 环境温度 | -20°C至60°C，高温/低温选对应朝向 |
| 直管段 | 无气穴时无需额外措施 |
遵循以上安装规范，可确保 Promass 40/80/83 流量计长期稳定运行，获得准确测量结果。
