HDR-15-24电源选型与应用指南

产品概述

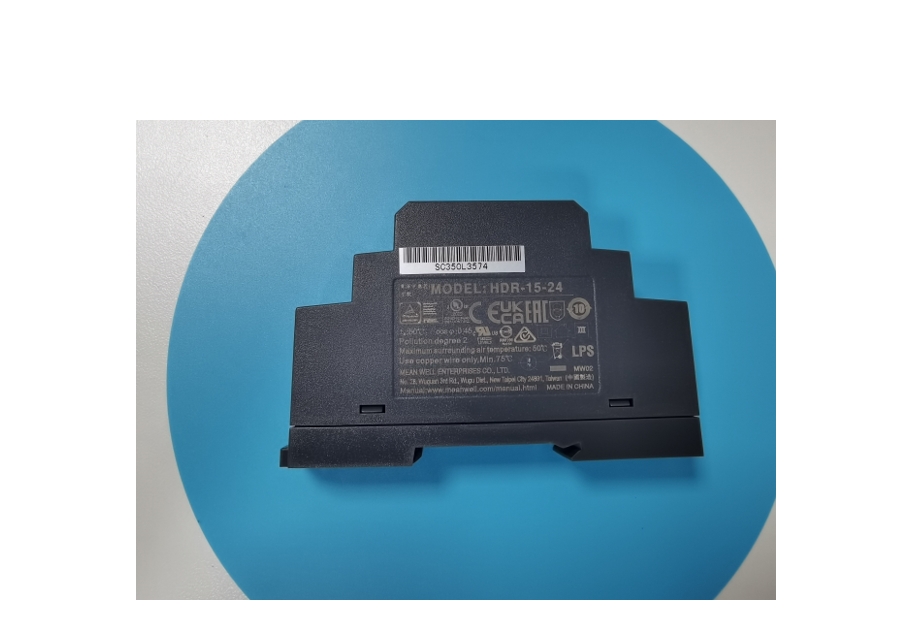

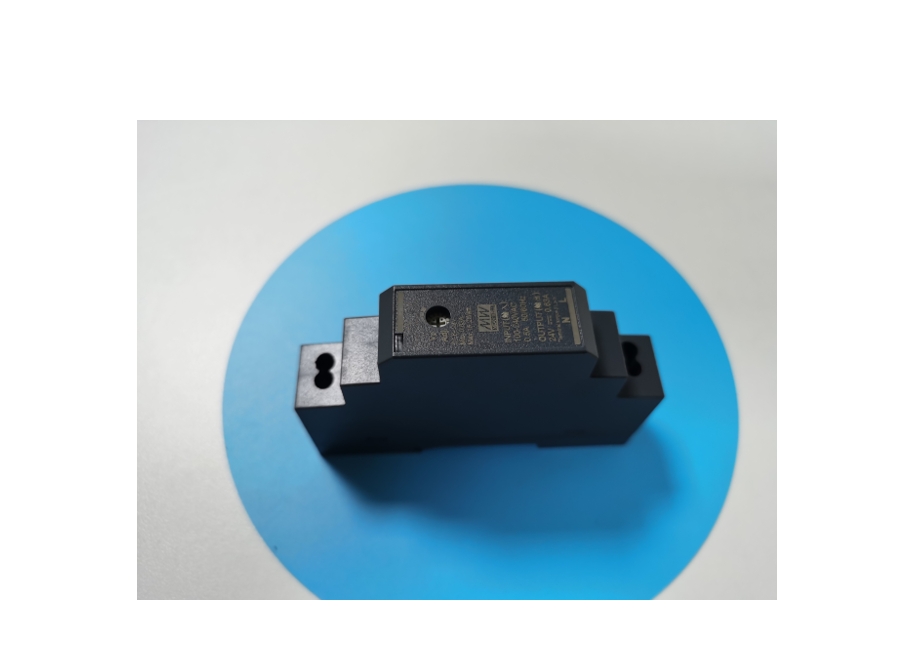

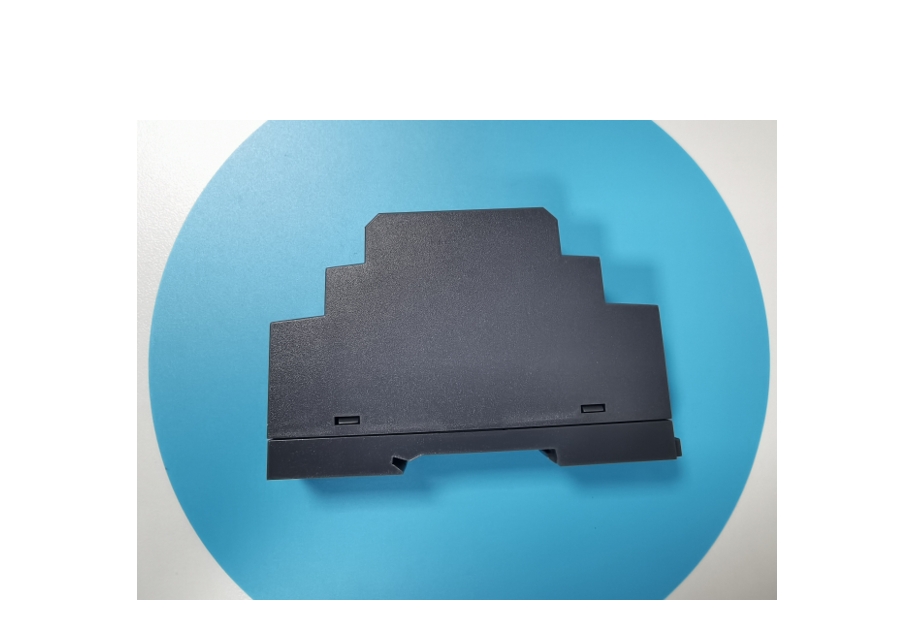

HDR-15-24是一款超薄型DIN导轨式开关电源，输出功率15W，输出电压24V，额定电流0.63A。该电源具备短路、过载和过压保护功能，确保设备安全稳定运行。其超薄设计宽度仅17.5mm，适合空间受限的工业控制柜。

技术参数

输出特性

参数	数值
直流电压	24V
额定电流	0.63A
电流范围	0~0.63A
额定功率	15.2W
纹波与噪声(max)	150mVp-p
电压调整范围	21.6 ~ 29V
电压精度	±1.0%
线性调整率	±1.0%
负载调整率	±1.0%
启动、上升时间	2000ms,80ms/230VAC (满载时)
保持时间(Typ.)	30ms/230VAC, 12ms/115VAC (满载时)

输入特性

参数	数值
电压范围	85 ~ 264VAC (277VAC可用), 120 ~ 370VDC (390VDC可用)
频率范围	47 ~ 63Hz
效率(Typ.)	80% ~ 87% (随型号变化)
交流电流(Typ.)	0.5A/115VAC, 0.25A/230VAC
浪涌电流(Typ.)	冷启动25A/115VAC, 45A/230VAC

保护功能

• 过负载保护：额定输出功率的110~145%，打嗝模式或恒定电流模式，故障移除后自动恢复。
• 过电压保护：30 ~ 36V (HDR-15-24)，关断输出，齐纳二极管钳位。

环境与安规

• 工作温度：-30 ~ +70°C (参考减额曲线)
• 工作湿度：20 ~ 90% RH，无冷凝
• 储存温度/湿度：-40 ~ +85°C，10 ~ 95% RH，无冷凝
• 耐振动：10 ~ 500Hz，2G，10分钟/周期，X,Y,Z各60分钟
• 安全规范：UL62368-1, UL508, TUV BS EN/EN61558-2-16, IEC62368-1等
• 电磁兼容：符合BS EN/EN55032 Class B, BS EN/EN61000-3-2等
• 尺寸：17.5*90*54.5mm (W*H*D)

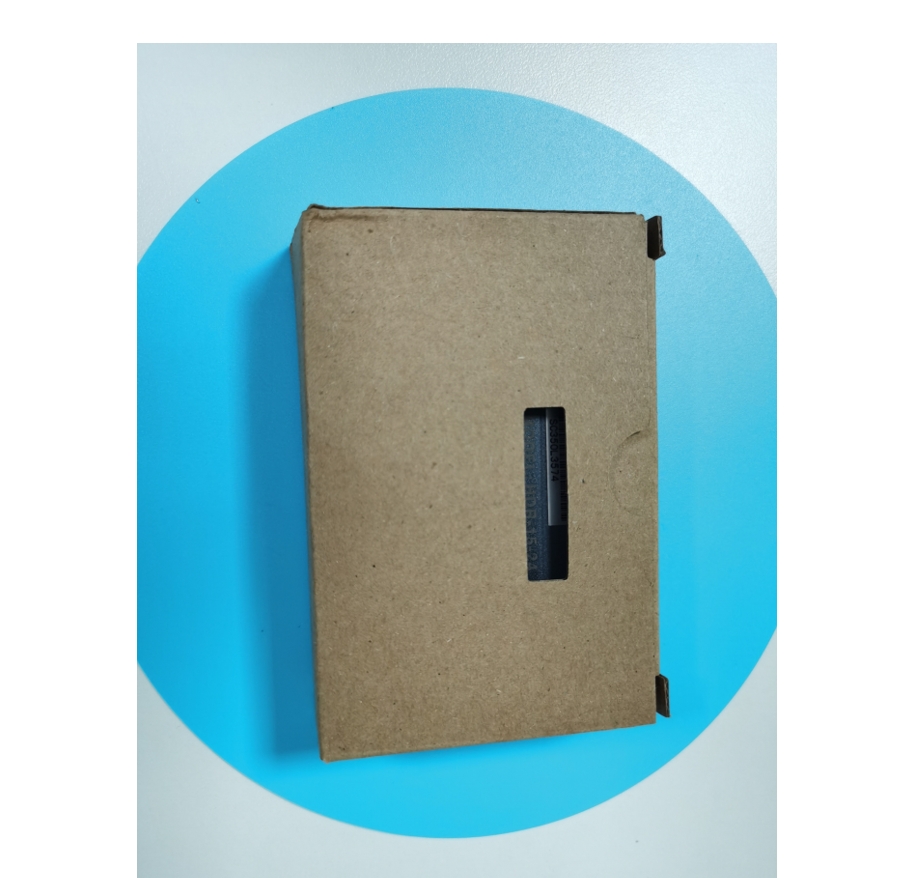

• 包装：78g; 160pcs/13.5Kg/1.14CUFT

应用场景

HDR-15-24适用于需要稳定、可靠电源供应的场合，其多种保护功能使其能在复杂环境中使用。

• 工业自动化设备：为PLC、传感器、执行器等提供稳定电源。
• 仪器仪表：为测试测量设备供电，保证精度。
• 控制系统：用于楼宇自动化、家居控制系统等。
• 恶劣环境：耐受高温、低温、高湿、振动等。

配置选型要点

选型时需考虑以下因素，确保电源满足实际需求并兼容设备。

1. 功率需求：计算负载总功率，留有余量，确保不超过15W。
2. 电压和电流：确认负载所需电压为24V，电流不超过0.63A。

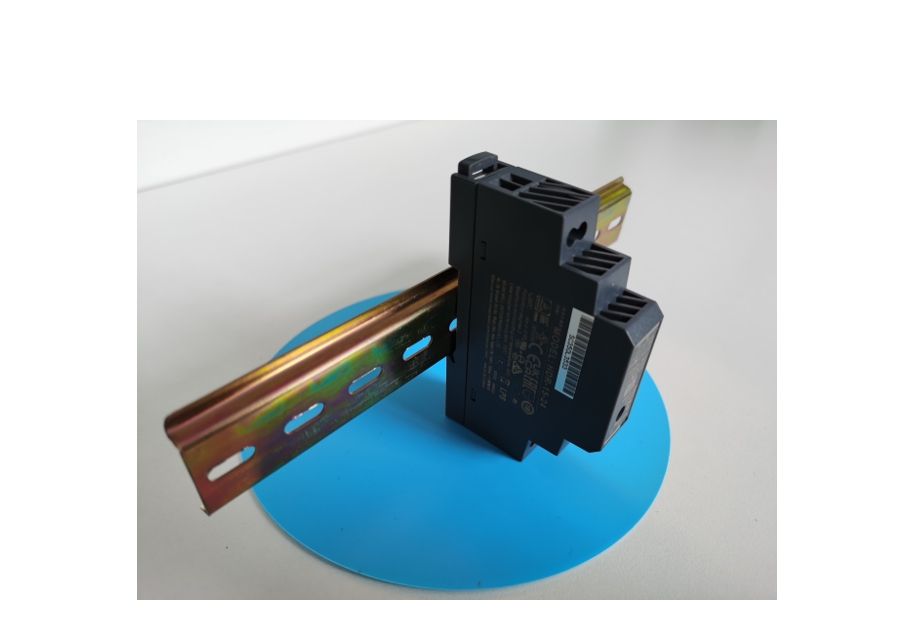

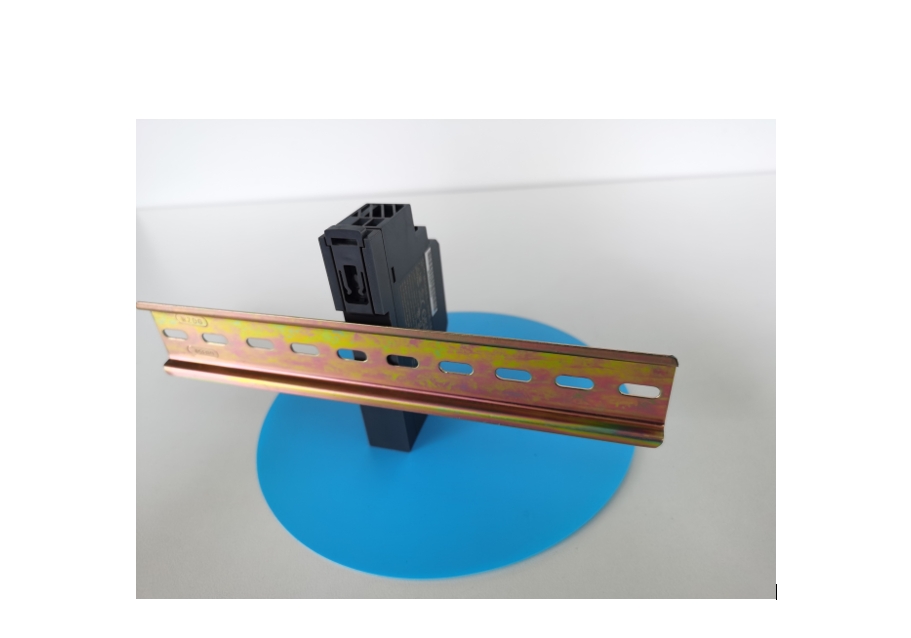

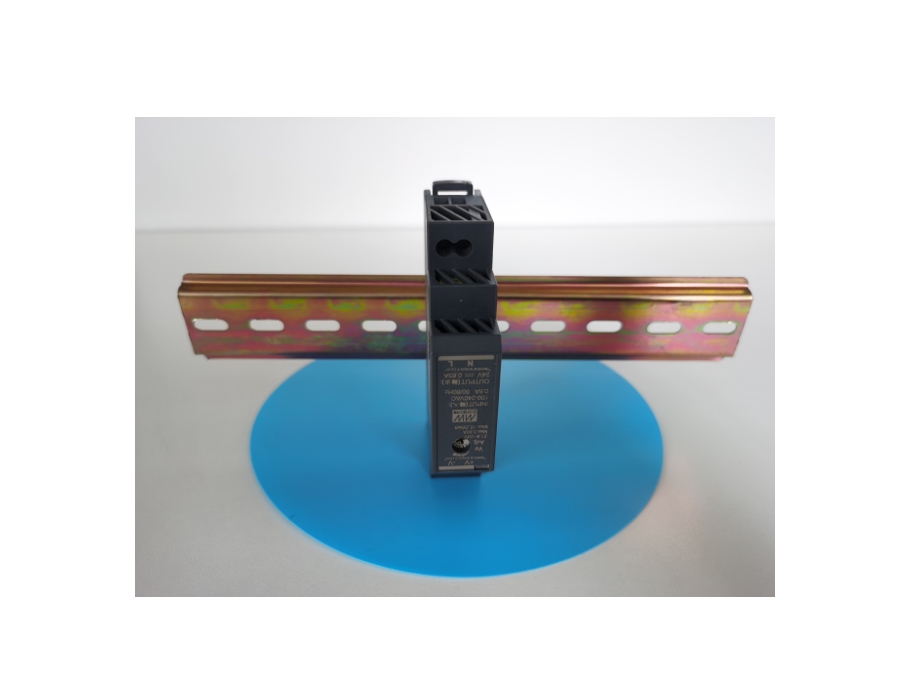

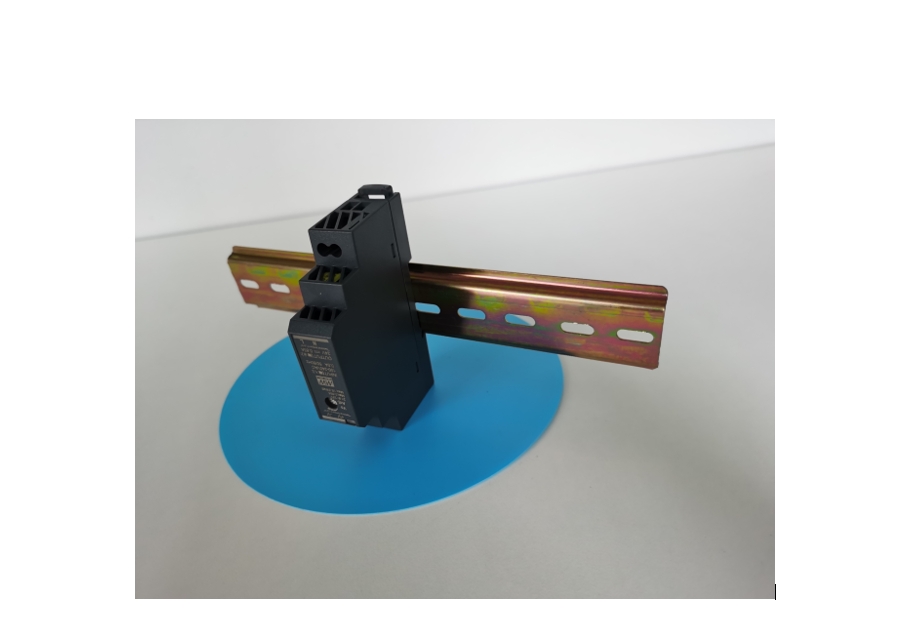

3. 安装方式：支持TS-35/7.5或15导轨安装。
4. 尺寸和接口：检查安装空间和接线端子类型。
5. 环境条件：根据工作温度、湿度选择合适型号。

维护注意事项

定期维护可延长电源寿命，确保系统可靠运行。

1. 外观检查：定期检查是否有破损或变形。
2. 清洁：清理周围灰尘和杂物，保持散热良好。
3. 温度监测：检查电源温度，避免过热。
4. 性能检查：发现参数异常及时检修或更换。

产品特性总结

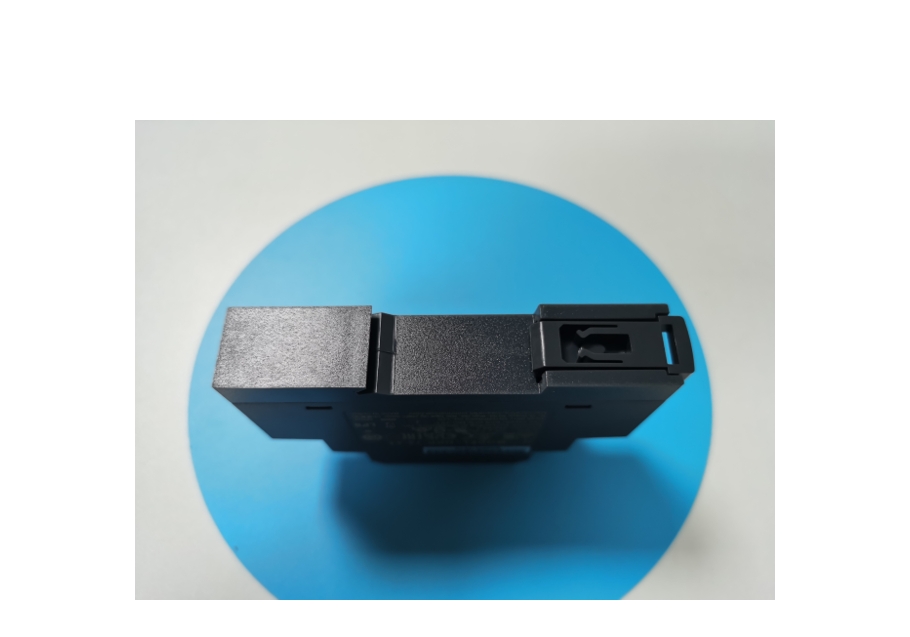

• 超薄设计：宽度17.5mm，节省空间。
• 国际通用输入：85-264VAC全范围输入。
• 低空载损耗：仅0.3W。
• 保护功能：短路、过载、过压保护。
• 自然风冷：工作温度-30~+70°C。
• 认证齐全：符合多项国际标准。
• 3年保固：品质保证。

订购信息

HDR-15系列包含多种输出电压型号，可根据需求选择。

型号	输出电压	额定电流	额定功率
HDR-15-5	5V	2.4A	12W
HDR-15-12	12V	1.25A	15W
HDR-15-15	15V	1A	15W
HDR-15-24	24V	0.63A	15.2W
HDR-15-48	48V	0.32A	15.4W

大量现货，欢迎选购。如需更多信息，建议咨询相关专家或查阅产品说明书。
