Promag 400 空管检测功能概述
Promag 400 是 Endress+Hauser 推出的电磁流量计，广泛应用于水处理、化工、食品等行业的导电液体流量测量。空管检测（Empty Pipe Detection，EPD）是其重要诊断功能之一。
当管道内介质未充满或完全排空时，电极间阻抗会显著升高。Promag 400 通过监测该阻抗变化，及时输出空管报警，避免因空管导致的虚假流量读数。
为什么需要开启空管检测
空管对测量的影响
- 空管时电极间无导电介质，流量信号失真，可能输出错误累积量；
- 泵空转或管道排空工况下，误报警会干扰控制系统；
- 及时检测空管可保护下游设备，减少工艺波动。
适用工况
- 间歇输送、批次投料场景；
- 易出现气液两相或管道排空的管路；
- 需要高可靠性报警联锁的场合。
Promag 400 开启空管检测的步骤
操作前准备
- 确认流量计已正确安装并接地，管道满管状态下完成零点校准；
- 确认介质电导率满足空管检测要求（一般 ≥ 20 μS/cm，具体以手册为准）；
- 记录当前参数，便于异常时恢复。

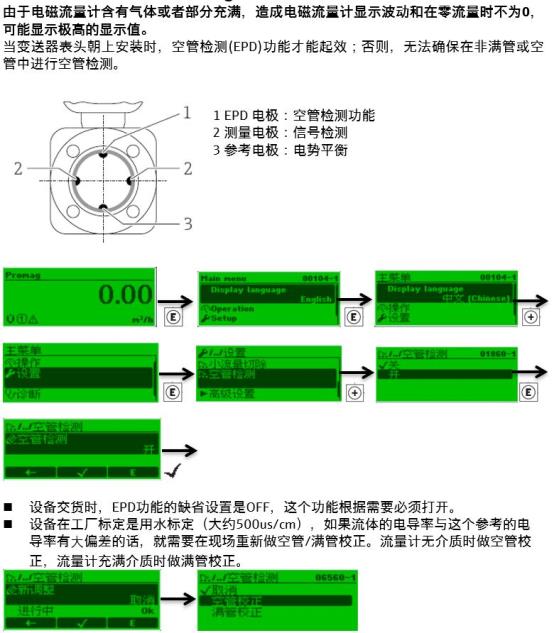

通过现场显示或调试工具开启
- 进入主菜单，选择 Setup → Advanced Setup → Empty Pipe Detection；
- 将 Empty Pipe Detection 设为 On；
- 根据介质电导率设置 EPD 阈值（默认值通常适用，特殊工况需调整）；
- 设置空管响应时间，避免瞬时气泡造成误触发；
- 保存参数并退出，观察诊断信息是否正常。
关键参数与推荐设置
| 参数 | 说明 | 推荐值 |
|---|---|---|
| Empty Pipe Detection | 空管检测开关 | On |
| EPD 阈值 | 触发报警的阻抗限值 | 按介质电导率调整 |
| 响应时间 | 抑制瞬时干扰 | 1–5 s |
| 报警输出 | 继电器或电流输出 | 按控制系统需求 |
常见问题与注意事项
误报警处理
- 检查接地是否良好，避免杂散电流干扰；
- 确认介质电导率是否过低；
- 适当提高阈值或延长响应时间。
不报警排查
- 确认功能已开启并保存；
- 检查电极是否污染、结垢，必要时清洗；
- 核对管道是否真正空管，排除满管气泡干扰。
合理设置 Promag 400 空管检测，可显著提升流量测量的可靠性与系统安全性。建议在调试阶段结合实际工况验证报警阈值。
