Обзор быстрой настройки Promass 83
Promass 83 — это кориолисов массовый расходомер, выпускаемый компанией Endress+Hauser, широко применяемый в химической, нефтяной, фармацевтической и других отраслях. Функция быстрой настройки позволяет пользователям быстро выполнить настройку прибора на месте, сокращая время ввода в эксплуатацию. В данной статье пошагово описан процесс быстрой настройки Promass 83, предназначенный для инженерно-технических специалистов и закупщиков.
Подготовка перед настройкой
Подготовка инструментов и документации
- Убедитесь, что модель прибора соответствует коду заказа
- Подготовьте HART-коммуникатор или программное обеспечение FieldCare/DeviceCare
- Получите список параметров прибора и параметры трубопровода
- Убедитесь, что электропитание и заземление соответствуют требованиям
Проверка безопасности
- Убедитесь, что трубопровод сброшен и опорожнён
- Проверьте, что направление установки прибора совпадает со стрелкой направления потока
- Проверьте отсутствие утечек в технологических соединениях
Шаги быстрой настройки
Шаг 1: Подача питания и запуск
- Подайте питание, дождитесь завершения самопроверки прибора
- Убедитесь, что дисплей нормально отображает измеренные значения
- Если отображается код ошибки, обратитесь к руководству для устранения неисправности

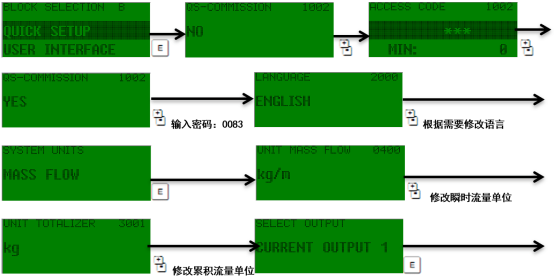

Шаг 2: Конфигурация параметров

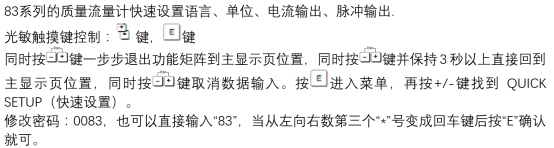

- Войдите в главное меню, выберите «Quick Setup»
- Последовательно настройте язык, единицы измерения, диапазон и другие основные параметры

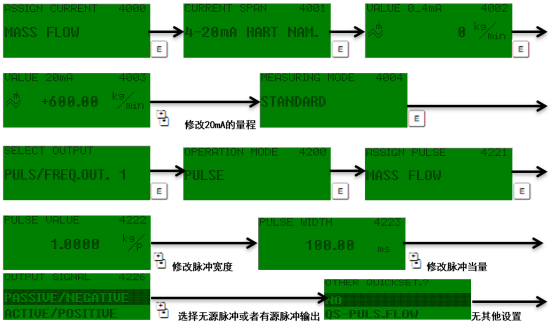

- В соответствии с требованиями применения настройте выходной сигнал (4-20 мА, импульсный, частотный)
- Установите значение отсечки малого расхода для подавления шума
Шаг 3: Калибровка нуля
- Убедитесь, что трубопровод заполнен и жидкость полностью неподвижна
- Войдите в меню «Zero Point Adjustment»
- Выполните калибровку нуля, дождитесь завершения процесса
- После калибровки проверьте стабильность нуля, отклонение должно быть в допустимых пределах
Ключевые параметры и рекомендуемые значения
| Параметр | Описание | Рекомендуемая настройка |
|---|---|---|
| Единица измерения | Единица массового/объёмного расхода | кг/ч или т/ч (в зависимости от процесса) |
| Время демпфирования | Скорость отклика выхода | 1-5 секунд (в зависимости от требований стабильности) |
| Отсечка малого расхода | Подавление шума нуля | 0,5-1% от полной шкалы |
| Выходной ток | Соответствие 4-20 мА расходу | 4 мА=0, 20 мА=полная шкала |
Частые проблемы и их решение
Дрейф нуля
- Проверьте, заполнен ли трубопровод и неподвижна ли жидкость
- Убедитесь в отсутствии пузырьков или твёрдых частиц
- Повторно выполните калибровку нуля
Колебания измеренных значений
- Увеличьте время демпфирования
- Отрегулируйте значение отсечки малого расхода
- Проверьте заземление и экранирование
Заключение
С помощью описанных выше шагов быстрой настройки можно эффективно выполнить настройку Promass 83. Правильная конфигурация параметров и калибровка нуля являются ключом к обеспечению точности измерений и долгосрочной стабильности. Рекомендуется сохранять записи настроек для последующего обслуживания и устранения неисправностей.
