FTL31液体音叉开关概述
FTL31液体音叉开关用于液体介质的限位检测，安装在罐体、容器和管道中使用。它能够对清洗和过滤系统、冷却水储罐和润滑油储罐进行溢出保护或泵防护。
作为浮子开关、电导式限位开关、电容式限位开关和光学传感器的理想替代品，FTL31可在电导率、黏附、扰动介质、介质流动状况或含气介质导致其他测量原理不适用的工况下使用。下面介绍其调试过程。
调试前检查与功能测试
调试前检查
调试前，请确保已完成以下检查：
- 安装后检查：按安装后检查列表逐项确认。
- 接线后检查：按接线后检查列表逐项确认。
叉体功能测试
- 准备一个装满水的容器。
- 将叉体浸入至装满水的容器中。
- 观察设备状态，即可进行叉体功能测试。

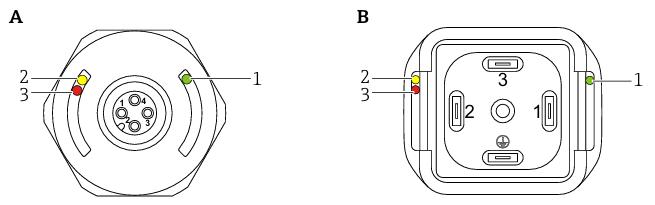

LED指示灯状态说明
设备的运行状态可通过LED指示灯直观判断，不同颜色及亮起方式对应不同工况。具体说明如下：
| LED颜色/状态 | 含义 | 说明与建议 |
|---|---|---|
| 绿色常亮（gn） | 正常工作 | 设备处于正常工作状态，各项功能（如测量、信号传输）均稳定运行，无需额外操作。 |
| 黄色常亮（ye），搭配M12插头 | 传感器状态 | 亮起表示传感器叉体被液体覆盖，测量信号正常反馈介质存在。 |
| 黄色常亮（ye），搭配霍斯曼插头/电缆，低限检测（MIN）模式 | 泵空转保护 | 亮起表示传感器被液体覆盖，说明当前介质液位高于低限阈值，可避免泵因缺液空转损坏。 |
| 黄色常亮（ye），搭配霍斯曼插头/电缆，高限检测（MAX）模式 | 溢出保护 | 亮起表示传感器未被液体覆盖，说明当前介质液位低于高限阈值，设备处于防溢出预警的安全状态。 |
| 红色闪烁（rd） | 警告或需维护 | 通常对应可修复故障，例如接线错误、信号传输中断等；若测试磁铁在传感器上放置时间超过30秒，设备会触发保护功能，指示灯也会闪烁提醒。 |
| 红色常亮（rd） | 设备故障 | 通常对应不可修复故障，例如内部电子插件损坏、传感器核心部件失效等，需停止设备运行并更换故障部件。 |
注意：金属外壳盖（IP69）不提供LED指示灯信号。
测试磁铁功能测试
我们还可以使用测试磁铁进行功能测试。
- 将测试磁铁放置在外壳上的标记位置处至少2 s。
- 切换当前开关状态，黄色LED指示灯更改状态。
- 移去磁铁，恢复至最近有效开关状态。
- 如果测试磁铁在外壳标记处的放置时间超过30 s，红色LED指示灯闪烁：设备自动返回当前开关状态。
常见异常与处理建议
- 红色LED闪烁：代表警告或需维护，通常对应可修复故障，例如接线错误、信号传输中断等。测试磁铁放置超过30秒也会触发保护，红灯闪烁提醒。
- 红色LED常亮：代表设备故障，通常对应不可修复故障，例如内部电子插件损坏、传感器核心部件失效等。需停止设备运行并更换故障部件。
调试要点总结
- 调试前完成安装后检查与接线后检查。
- 用装满水的容器进行叉体功能测试。
- 通过LED颜色与亮起方式判断设备状态。
- 使用测试磁铁可切换开关状态，注意放置时间不超过30秒。
- 金属外壳盖（IP69）不提供LED指示灯信号。
