Resumen de conexión del transmisor de temperatura TMT82
El transmisor de temperatura TMT82 adopta un diseño de montaje modular y admite múltiples entradas de sensores de temperatura. Una conexión correcta es la premisa para garantizar la precisión de medición y una operación estable. Este artículo presenta los métodos de conexión por tipo.

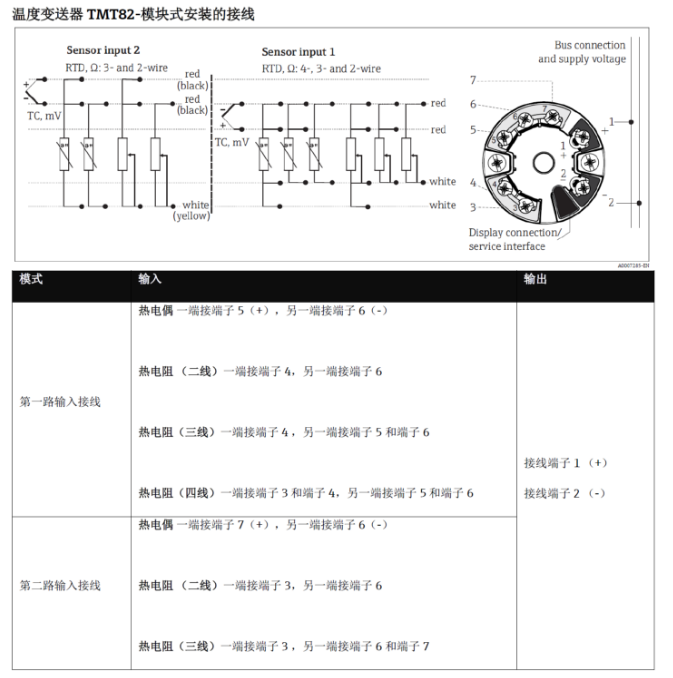

Método de conexión de termopar
La señal del termopar es un voltaje de nivel milivoltio, por lo que se deben utilizar cables de compensación especiales. La definición de los terminales del TMT82 es la siguiente:
- Polo positivo (+): conectar al terminal 5
- Polo negativo (-): conectar al terminal 6
Asegúrese de que la polaridad sea correcta, de lo contrario el valor medido se invertirá. Después de completar la conexión, verifique si los terminales están apretados.
Método de conexión de termorresistencia
La termorresistencia se divide en configuración de dos hilos, tres hilos y cuatro hilos según el número de conductores; el método de conexión es diferente y la precisión aumenta sucesivamente.
Termorresistencia de dos hilos
- Un extremo se conecta al terminal 4
- El otro extremo se conecta al terminal 6
La conexión de dos hilos es simple, pero la resistencia del conductor introduce error, por lo que es adecuada para aplicaciones con requisitos de precisión no muy altos.

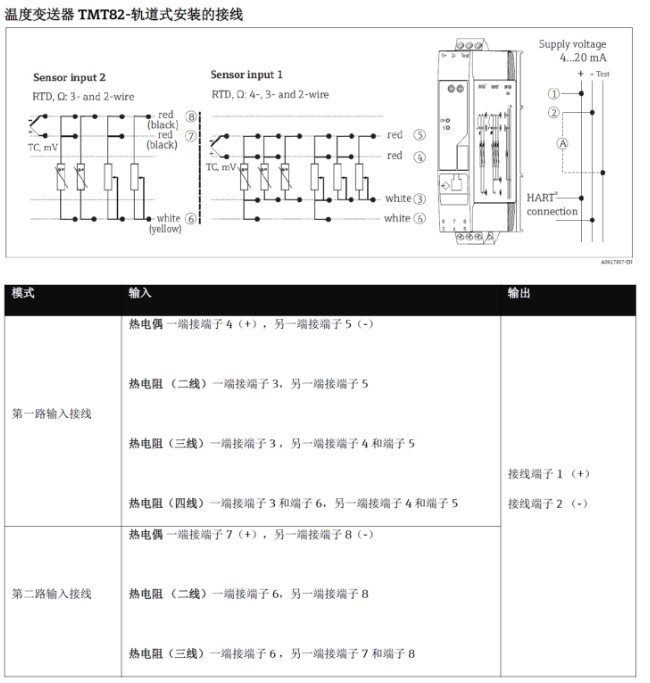

Termorresistencia de tres hilos
- Un extremo se conecta al terminal 4
- El otro extremo se conecta al terminal 5 y al terminal 6 (deben cortocircuitarse o conectarse por separado)
La configuración de tres hilos puede compensar la resistencia del conductor y es el método de conexión más utilizado en el sitio industrial.

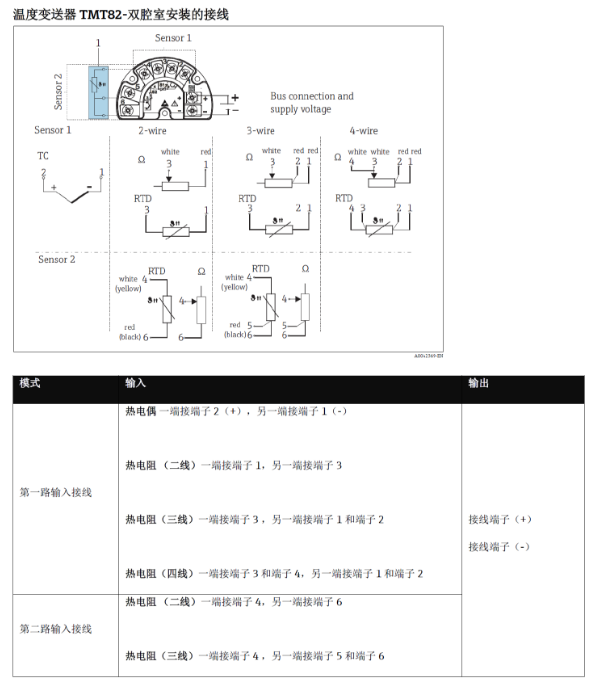

Termorresistencia de cuatro hilos
- Un extremo se conecta al terminal 3 y al terminal 4
- El otro extremo se conecta al terminal 5 y al terminal 6
La configuración de cuatro hilos elimina por completo el efecto de la resistencia del conductor y es adecuada para mediciones de alta precisión.
Precauciones de conexión
- Antes de conectar, asegúrese de desconectar la alimentación para garantizar la seguridad.
- Utilice cable blindado y conecte el blindaje a tierra en un solo extremo.
- Evite el tendido paralelo con cables de potencia para reducir interferencias.
- Después de conectar, verifique si los terminales están flojos y realice una prueba de encendido.
Comparación de métodos de conexión
| Tipo de sensor | Conexión de terminales | Precisión | Escenario de aplicación |
|---|---|---|---|
| Termopar | 5(+), 6(-) | Media | Medición de alta temperatura |
| Termorresistencia de dos hilos | 4, 6 | Baja | Aplicaciones generales |
| Termorresistencia de tres hilos | 4, 5, 6 | Alta | Sitio industrial |
| Termorresistencia de cuatro hilos | 3, 4, 5, 6 | Alta | Medición de alta precisión |
La selección correcta del método de conexión puede mejorar significativamente la precisión de la medición. Si tiene dudas, consulte el manual oficial del TMT82 o comuníquese con el soporte técnico.
