Descripción general de la conexión del transmisor de temperatura TMT84

El transmisor de temperatura TMT84 adopta un diseño de montaje modular y admite entradas de sensor de termopar y RTD. Una conexión correcta es la premisa para garantizar la precisión de la medición y un funcionamiento estable. Este artículo presenta los métodos de conexión de sus terminales por tipo e incluye diagramas esquemáticos de conexión.

Método de conexión del termopar

La señal del termopar es un voltaje de nivel milivoltio y debe conectarse directamente a los terminales correspondientes del transmisor.

  • El polo positivo del termopar se conecta al terminal 5 (+)
  • El polo negativo del termopar se conecta al terminal 6 (-)

Asegúrese de que la polaridad sea correcta; de lo contrario, el valor medido será inverso o fluctuará.

Método de conexión del RTD

El RTD se clasifica según el número de conductores en configuración de dos hilos, tres hilos y cuatro hilos; el método de conexión es diferente y la precisión aumenta sucesivamente.

RTD de dos hilos

  • Un extremo del RTD se conecta al terminal 4
  • El otro extremo se conecta al terminal 6

La conexión de dos hilos es sencilla, pero la resistencia del conductor introduce error; es adecuada para aplicaciones con requisitos de precisión no muy altos.

RTD de tres hilos

  • Un extremo del RTD se conecta al terminal 4
  • El otro extremo se conecta al terminal 5 y al terminal 6

La configuración de tres hilos puede compensar la resistencia del conductor y es el método de conexión más utilizado en el sitio industrial.

RTD de cuatro hilos

  • Un extremo del RTD se conecta al terminal 3 y al terminal 4
  • El otro extremo se conecta al terminal 5 y al terminal 6

La configuración de cuatro hilos elimina por completo el efecto de la resistencia del conductor y es adecuada para mediciones de alta precisión.

Comparación y selección del método de conexión

Tipo de sensorTerminales de conexiónPrecisiónEscenario de aplicación
Termopar5(+), 6(-)MediaMedición de alta temperatura
RTD de dos hilos4, 6BajaCorta distancia, baja precisión
RTD de tres hilos4, 5, 6AltaUso general en sitio industrial
RTD de cuatro hilos3, 4, 5, 6AltaLaboratorio, alta precisión

Diagrama esquemático de conexión

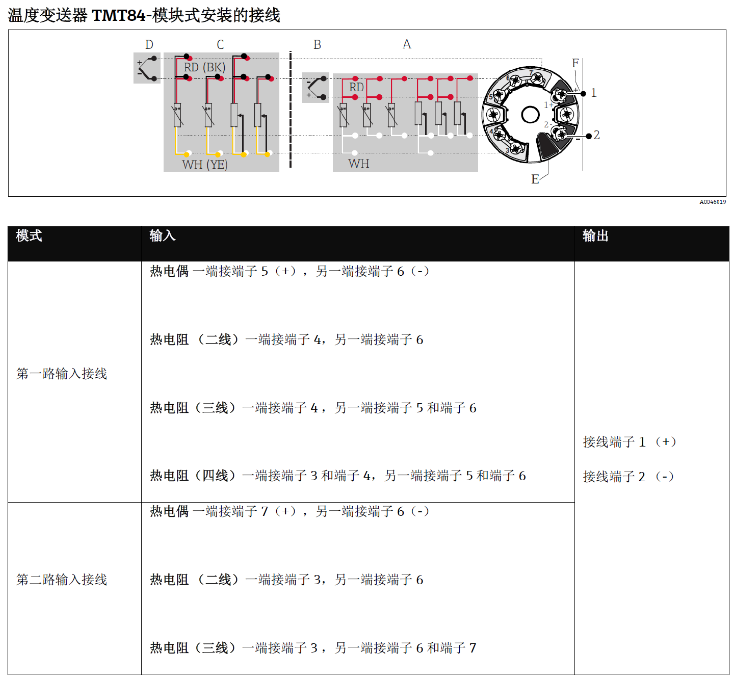

La siguiente figura muestra la disposición de los terminales y el método de conexión del TMT84, para referencia durante la instalación.

Diagrama de conexión del transmisor de temperatura TMT84

Precauciones de conexión

  • Antes de conectar, confirme que la alimentación esté desconectada para evitar cortocircuitos o daños al transmisor.
  • Utilice cable apantallado y asegúrese de que la pantalla esté conectada a tierra en un solo extremo para reducir interferencias.
  • Los tornillos de los terminales deben apretarse para evitar un contacto deficiente que provoque saltos de señal.
  • Para las configuraciones de tres y cuatro hilos, la resistencia de los conductores debe ser lo más uniforme posible.

Seguir las normas de conexión anteriores puede garantizar el funcionamiento estable a largo plazo del transmisor de temperatura TMT84 y mejorar la precisión de la medición.
