Descripción general de la función de corte de flujo bajo del caudalímetro másico serie 83
El caudalímetro másico serie 83 se utiliza ampliamente en la medición de procesos industriales. Su función de corte de flujo bajo puede suprimir eficazmente las señales falsas causadas por flujos pequeños o vibraciones en la tubería. La configuración correcta de esta función mejora la estabilidad de la medición y la fiabilidad de la salida.
Este artículo explicará paso a paso el proceso de configuración relacionado con el corte de flujo bajo, centrándose en la operación de las teclas táctiles fotosensibles, la forma de acceder al menú, la modificación de la contraseña y la configuración de funciones básicas.
Operación básica de las teclas táctiles fotosensibles
La serie 83 utiliza teclas táctiles fotosensibles para la interacción humano-máquina. Las teclas principales incluyen las teclas “+”, “-” y “E”. Familiarizarse con la operación combinada de estas teclas es un requisito previo para completar la configuración del corte de flujo bajo.
Funciones de las teclas de uso común
- Tecla “+”: aumentar el valor o pasar página hacia arriba
- Tecla “-”: disminuir el valor o pasar página hacia abajo
- Tecla “E”: entrar al menú o confirmar la entrada
Descripción de las combinaciones de teclas
- Presionar simultáneamente las teclas “+ y -”: salir paso a paso de la matriz de funciones y volver a la página de visualización principal
- Presionar simultáneamente las teclas “+ y -” y mantenerlas durante más de 3 segundos: volver directamente a la página de visualización principal
- Presionar simultáneamente las teclas “+ y -”: cancelar la entrada de datos actual

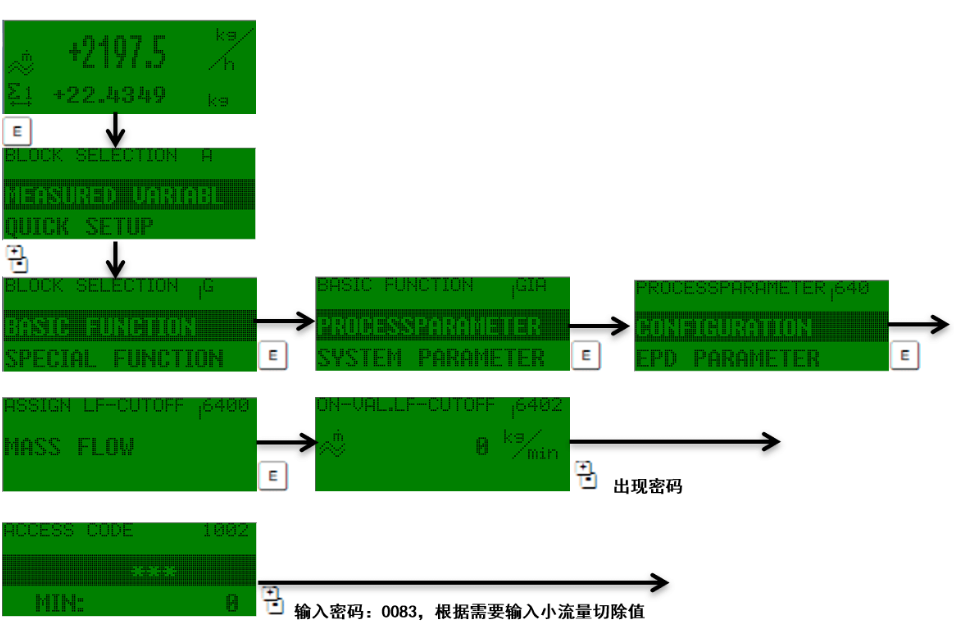

Acceso al menú de funciones básicas
El parámetro de corte de flujo bajo se encuentra en el menú BASIC FUNCTION (Función básica). Se puede acceder a este menú mediante los siguientes pasos.
Pasos de operación
- Presionar la tecla “E” para entrar al menú principal.
- Usar las teclas “+” o “-” para pasar página y encontrar la opción BASIC FUNCTION.
- Presionar la tecla “E” para confirmar el acceso.
Modificación y confirmación de la contraseña
Antes de entrar al menú de funciones básicas, es posible que se deba introducir una contraseña. La contraseña predeterminada de la serie 83 es 0083, también se puede introducir directamente “83”.
Durante la introducción, cuando el tercer asterisco “*” contando de izquierda a derecha se convierta en la tecla Enter, presionar la tecla “E” para confirmar y acceder.
Puntos clave para la introducción de la contraseña
- Contraseña predeterminada: 0083 o 83
- Observar que el tercer “*” se convierta en la tecla Enter
- Presionar la tecla “E” para completar la confirmación
Recomendaciones para la configuración del parámetro de corte de flujo bajo
Después de entrar a BASIC FUNCTION, se puede establecer el valor de corte de flujo bajo según los requisitos del proceso. Se recomienda ajustarlo gradualmente combinándolo con el flujo mínimo real y las condiciones de vibración de la tubería, y observar la estabilidad de la salida.
| Parámetro | Descripción | Recomendación |
|---|---|---|
| Valor de corte de flujo bajo | La salida se pone a cero cuando el flujo es inferior a este valor | Configurar entre el 5% y el 10% del flujo mínimo normal |
| Habilitación del corte | Activar o desactivar la función de corte | Se recomienda activar cuando hay vibraciones intensas |
| Tiempo de respuesta | Retardo de la acción de corte | Ajustar según las fluctuaciones del proceso |
Una vez completada la configuración, presionar la tecla “E” para guardar y usar la combinación de teclas para volver a la página de visualización principal. Verificar si el corte de flujo bajo está funcionando observando la salida de corriente o la salida de pulsos.
