Resumen de la modificación de unidades del caudalímetro Promag 53
El Promag 53 es un caudalímetro electromagnético lanzado por Endress+Hauser, ampliamente utilizado en la medición de caudal industrial. En aplicaciones prácticas, a menudo es necesario modificar las unidades del sistema del caudal instantáneo y del caudal acumulado según los requisitos del proceso. Este artículo proporciona instrucciones detalladas para ayudar al personal técnico de ingeniería y de compras a completar rápidamente la configuración.

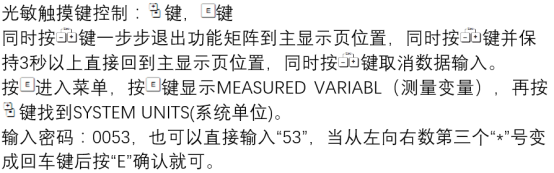

Pasos para modificar la unidad de caudal instantáneo
La unidad de caudal instantáneo determina el formato de visualización del valor de caudal en tiempo real. El método de modificación es el siguiente:
- Acceda al menú principal, seleccione "Configuración" → "Unidades".
- Seleccione "Unidad de caudal instantáneo" y confirme con la tecla E.
- Utilice las teclas + o - para navegar por las unidades disponibles (como m³/h, L/min, kg/h, etc.).
- Presione la tecla E para guardar la selección y regresar al menú superior.
Nota: Algunas unidades deben habilitarse previamente en el submenú "Unidades de ingeniería".

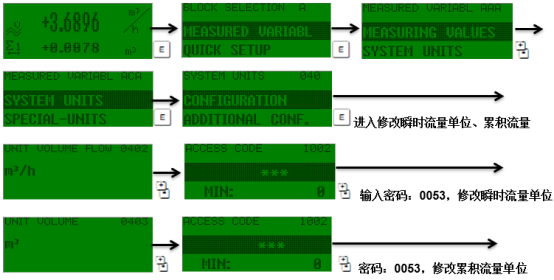

Pasos para modificar la unidad de caudal acumulado
La unidad de caudal acumulado afecta la visualización del valor total acumulado. La operación es similar a la del caudal instantáneo:
- Acceda a "Configuración" → "Unidades".
- Seleccione "Unidad de caudal acumulado" y presione la tecla E para entrar.
- Seleccione la unidad deseada de la lista (como m³, L, kg, etc.).
- Presione la tecla E para confirmar; el sistema convertirá automáticamente el valor acumulado.
Tabla de unidades comunes y precauciones
La siguiente tabla enumera las unidades comunes y sus escenarios de aplicación, como referencia para la selección:
| Tipo de unidad | Unidades comunes | Escenario de aplicación |
|---|---|---|
| Caudal instantáneo | m³/h, L/min, kg/h | Monitoreo de proceso, lazo de control |
| Caudal acumulado | m³, L, kg | Liquidación comercial, medición por lotes |
Consejo clave: Después de modificar las unidades, verifique si el coeficiente de rango y el equivalente de pulso coinciden, para evitar anomalías en la señal de salida. Se recomienda operar con el tubo vacío o en estado de caudal cero.
Preguntas frecuentes y solución de problemas
- No se puede seleccionar la unidad: Verifique si se ha habilitado el grupo de unidades de ingeniería correspondiente.
- El valor acumulado no se actualiza: Confirme si se realizó la operación de "Guardar" después de la modificación.
- Visualización anormal: Restaure la configuración de fábrica y vuelva a configurar las unidades.
Siguiendo los pasos anteriores, se puede completar eficientemente la modificación de unidades del caudalímetro Promag 53, asegurando que los datos de medición cumplan con los requisitos del sistema.
