Descripción general del cableado del caudalímetro electromagnético Promag 400

Promag 400 es un caudalímetro electromagnético lanzado por Endress+Hauser, ampliamente utilizado en la medición de caudal industrial. Un cableado correcto es la base para garantizar la precisión de la medición y el funcionamiento estable del equipo. Este artículo detalla sus pasos de cableado, la definición de terminales y las precauciones.

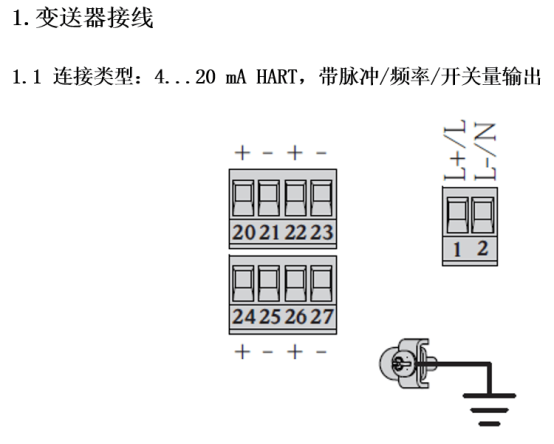

Diagrama esquemático del cableado del Promag 400

Preparación antes del cableado

Herramientas y materiales

  • Destornillador (Phillips y plano)
  • Pelacables
  • Multímetro
  • Cable (seleccionar según especificaciones)
  • Conector impermeable (si es necesario)

Precauciones de seguridad

  • Asegúrese de que la alimentación esté apagada y coloque una señal de advertencia.
  • Cumpla con las normas eléctricas locales.
  • Evite operar en entornos húmedos.

Preparación de herramientas de cableado

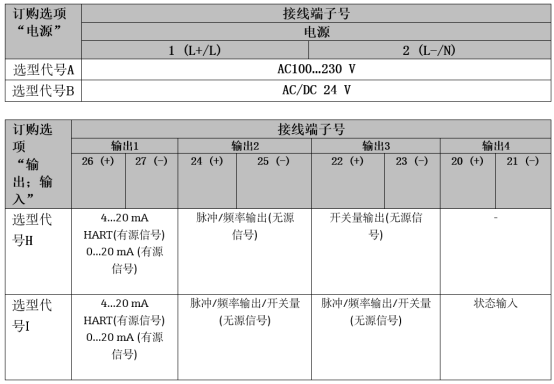

Asignación y función de terminales

Los terminales de cableado del Promag 400 se encuentran dentro del transmisor, y su asignación específica se muestra en la siguiente tabla. Confirme según la placa de características y el diagrama de cableado.

Número de terminalFunciónTipo de cable
1, 2Entrada de alimentación (L, N)AC 85-260V o DC 20-55V
3, 4Salida de corriente (4-20mA)Par trenzado apantallado
5, 6Salida de pulso/frecuenciaPar trenzado apantallado
7, 8Entrada digitalPar trenzado apantallado
9, 10Salida de reléPar trenzado apantallado

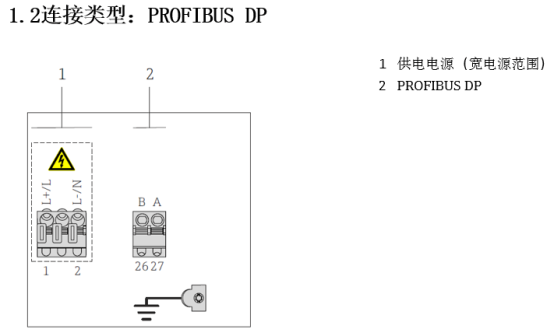

Diagrama de asignación de terminales

Pasos de cableado

Paso 1: Abrir la carcasa del transmisor

Use un destornillador para aflojar los tornillos de la tapa de la carcasa y abra la carcasa con cuidado. Tenga cuidado de no dañar la junta de sellado.

Paso 2: Introducir el cable

Introduzca el cable a través del prensaestopas, asegurándose de que el prensaestopas selle bien. Deje suficiente longitud para el cableado.

Paso 3: Conectar el cable de alimentación

  1. Pele el cable de alimentación a la longitud adecuada para exponer el núcleo de cobre.
  2. Según la asignación de terminales, conecte el cable L al terminal 1 y el cable N al terminal 2.
  3. Apriete los tornillos de los terminales para asegurar un buen contacto.

Paso 4: Conectar el cable de señal

  1. Utilice par trenzado apantallado para conectar la salida de corriente (terminales 3, 4).
  2. Conecte la salida de pulso/frecuencia, la entrada digital y la salida de relé según sea necesario.
  3. Asegúrese de que la capa de blindaje esté conectada a tierra en un solo extremo para evitar interferencias.

Paso 5: Verificación y cierre

  1. Verifique que todo el cableado esté firme, sin cortocircuitos ni circuitos abiertos.
  2. Después de confirmar que todo está correcto, cierre la carcasa y apriete los tornillos.

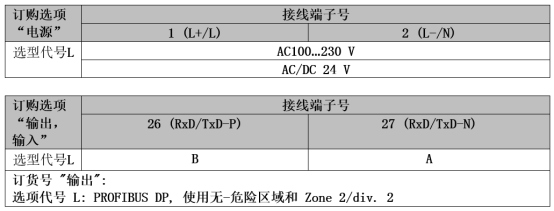

Diagrama esquemático de los pasos de cableado

Especificaciones del cable y blindaje

Para garantizar la calidad de la señal, se recomienda utilizar cables que cumplan con las siguientes especificaciones:

  • Cable de alimentación: sección transversal ≥ 1.5 mm²
  • Cable de señal: sección transversal ≥ 0.5 mm², cobertura del blindaje ≥ 85%
  • El diámetro exterior del cable debe coincidir con el prensaestopas

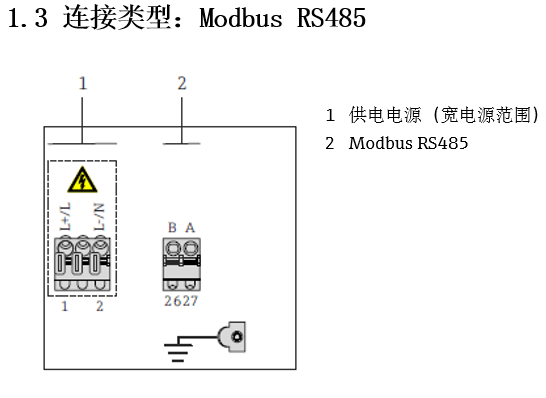

Diagrama esquemático de las especificaciones del cable

Preguntas frecuentes y precauciones

  • Voltaje de alimentación: debe coincidir con la placa de características para evitar dañar el equipo.
  • Puesta a tierra: el caudalímetro debe estar conectado a tierra de manera confiable, con una resistencia de puesta a tierra < 10 Ω.
  • Interferencia: mantenga los cables de señal alejados de los cables de alimentación y evite el tendido paralelo.
  • Impermeabilidad: asegúrese de que el prensaestopas y la carcasa estén sellados para evitar la entrada de agua.

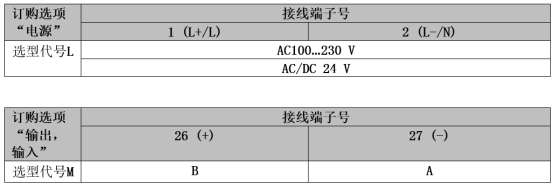

Diagrama esquemático de puesta a tierra

Verificación después del cableado

Después de completar el cableado, realice las siguientes verificaciones:

  1. Use un multímetro para verificar si el voltaje de alimentación es normal.
  2. Verifique si la salida de corriente corresponde al valor de caudal.
  3. Observe si la pantalla del equipo es normal y no hay alarmas.

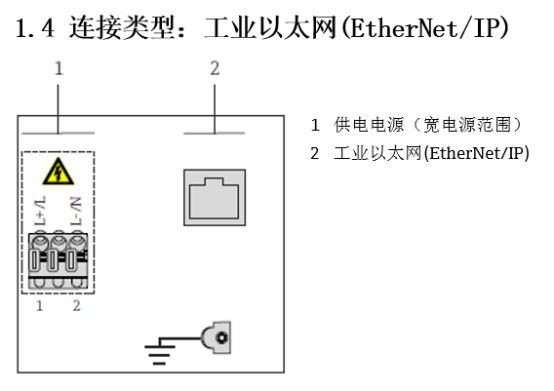

Diagrama esquemático de verificación

Resumen

Un cableado correcto es la clave para el funcionamiento estable del Promag 400. Siga los pasos y precauciones de este artículo para garantizar un cableado seguro y confiable. Si tiene alguna pregunta, consulte el manual oficial o comuníquese con el soporte técnico.

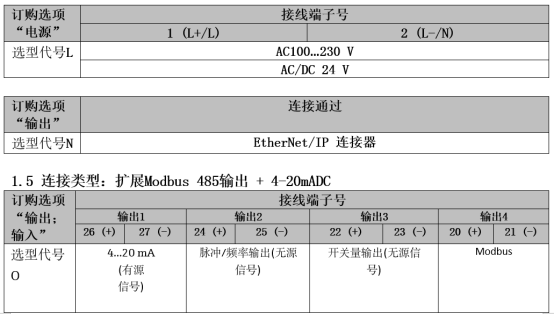

Diagrama esquemático de resumen

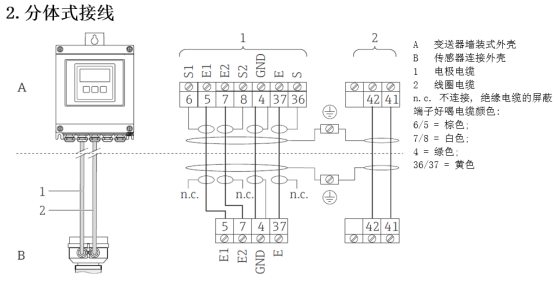

Diagrama esquemático de soporte técnico
