Descripción general del ajuste de densidad del Promass 83
Promass 83 es un caudalímetro másico Coriolis lanzado por Endress+Hauser, capaz de medir directamente el caudal másico, la densidad y la temperatura. El ajuste de densidad es un paso clave para garantizar su precisión de medición, especialmente importante cuando cambia la composición del medio o fluctúan las condiciones del proceso.
Este artículo está dirigido al personal técnico de ingeniería y de compras, e introduce sistemáticamente el principio, los preparativos, los pasos de operación y los problemas comunes del ajuste de densidad del Promass 83, ayudando a completar la calibración rápidamente en campo.
Principio del ajuste de densidad y escenarios de aplicación
Principio de medición por fuerza Coriolis
El Promass 83 calcula la densidad del medio midiendo los cambios en la frecuencia de vibración del tubo de medición. La frecuencia y la densidad presentan una relación correspondiente: a mayor densidad, menor frecuencia de vibración.
El instrumento ya viene configurado de fábrica con el coeficiente de densidad según los parámetros de calibración, pero en condiciones reales de operación, las diferencias de temperatura, presión y medio provocan desviaciones, por lo que se requiere un ajuste en campo.
Escenarios típicos que requieren ajuste de densidad
- Cambios en la composición o concentración del medio, como ajuste de proporción de soluciones
- Desviación de la temperatura y presión del proceso respecto a las condiciones de calibración
- Después de reparación del instrumento, sustitución del tubo de medición o componentes electrónicos
- Cuando el valor de densidad medido presenta una desviación evidente respecto al valor de laboratorio
Preparación previa al ajuste de densidad
Confirmación de herramientas y condiciones
- Confirmar que el proceso se encuentra en estado estable, con el medio llenando el tubo de medición y sin burbujas
- Preparar el valor de densidad estándar, que puede provenir de análisis de laboratorio o de un medio de referencia
- Confirmar que el instrumento está energizado y precalentado, con temperatura estable
- Registrar el coeficiente de densidad actual y el valor medido, para facilitar la comparación
Precauciones de seguridad
- Antes del ajuste, confirmar que se cuenta con la autorización de operación para evitar modificar parámetros por error
- En caso de medios peligrosos, se deben cumplir las normas de seguridad del sitio
- Después del ajuste, se deben registrar los cambios de parámetros para facilitar la trazabilidad

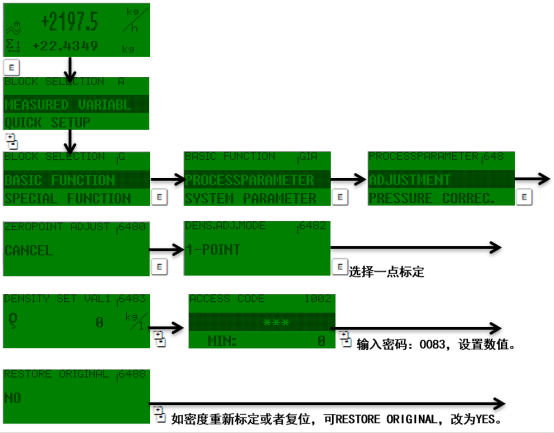

Pasos de operación del ajuste de densidad del Promass 83
Acceso al menú de ajuste de densidad
- Conectar el instrumento mediante la pantalla local o software de configuración como FieldCare
- Acceder al menú Setup (Configuración)
- Seleccionar el parámetro relacionado con Density (Densidad)
- Localizar la función Density Adjustment (Ajuste de densidad)

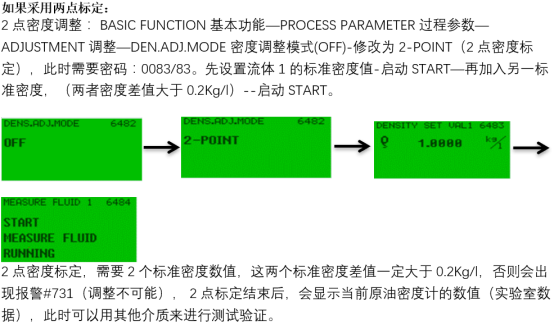

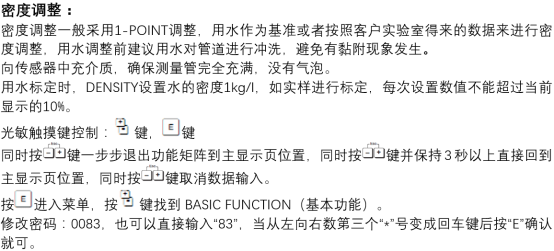

Ejecución del ajuste de densidad
- Introducir el valor de densidad estándar del medio actual
- Confirmar el valor de densidad medido actualmente por el instrumento
- Ejecutar el ajuste; el instrumento calcula automáticamente el nuevo coeficiente de densidad
- Guardar los parámetros y volver a la interfaz de medición
- Comparar el valor medido tras el ajuste con el valor estándar, confirmando que la desviación esté dentro del rango permitido
Coeficiente de densidad y descripción de parámetros
| Parámetro | Descripción | Rango típico |
|---|---|---|
| Coeficiente de densidad | Se utiliza para corregir la relación entre frecuencia y densidad | Configurado según el valor de calibración |
| Densidad de referencia | Valor de densidad del medio estándar | Depende del medio del proceso |
| Compensación de temperatura | Corrige la influencia de la temperatura sobre la densidad | Automática o manual |
| Desviación de medición | Diferencia respecto al valor estándar tras el ajuste | Cuanto menor, mejor |
Problemas comunes y solución
La densidad sigue desviada tras el ajuste
- Verificar si el tubo de medición contiene gas o no está completamente lleno
- Confirmar si el valor de densidad estándar es preciso
- Verificar si los parámetros de compensación de temperatura son correctos
Fluctuación evidente del valor de densidad
- Comprobar si el medio del proceso es estable
- Verificar si la instalación presenta interferencias por vibración
- Confirmar que la puesta a tierra del instrumento y el apantallamiento de los cables de señal sean adecuados
No se puede acceder al menú de ajuste
- Confirmar el nivel de permisos del usuario
- Verificar si el instrumento se encuentra en estado de protección contra escritura
- Confirmar que la comunicación entre el software de configuración y el instrumento sea normal
Resumen
El ajuste de densidad del Promass 83 es un trabajo de mantenimiento rutinario para garantizar la precisión de medición. Dominar el principio, prepararse adecuadamente y operar paso a paso puede reducir eficazmente las desviaciones.
Se recomienda realizar el ajuste en condiciones de proceso estable y con el medio llenando el tubo, y registrar los parámetros para facilitar la trazabilidad y el mantenimiento posterior.
