Resumen del ajuste de cero del Promass 83
El ajuste de cero es un paso clave antes de la puesta en marcha o durante el mantenimiento periódico del caudalímetro másico Coriolis Promass 83, y se utiliza para eliminar la deriva de cero causada por tensiones de instalación, cambios de temperatura y otros factores. Un ajuste de cero correcto garantiza que el caudalímetro mantenga una alta precisión en la medición de caudales pequeños. Este artículo se basa en el manual de operación de Endress+Hauser y describe en detalle el proceso de ajuste.
Preparación antes del ajuste de cero
Antes de realizar el ajuste de cero, se deben cumplir las siguientes condiciones; de lo contrario, el resultado del ajuste no será válido o incluso podría dañar el instrumento.
- Tubería completamente llena: el fluido debe llenar el tubo de medición, sin burbujas ni tubo vacío.
- Fluido en reposo: cierre las válvulas aguas arriba y aguas abajo para garantizar caudal cero.
- Temperatura estable: la temperatura del fluido y la temperatura ambiente del instrumento deben estar equilibradas, evitando fluctuaciones bruscas.
- Instalación sin tensiones: revise los soportes de la tubería para evitar tensiones adicionales.

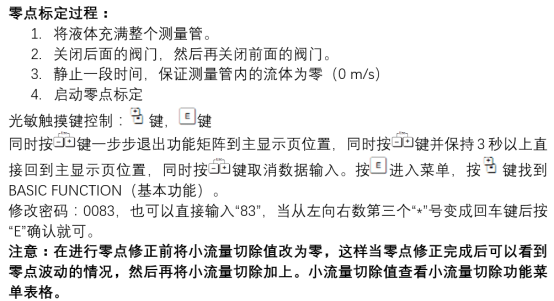

Pasos de operación del ajuste de cero
Ajuste de cero manual
El ajuste manual se realiza a través de la pantalla local del transmisor o del software FieldCare/DeviceCare, y es adecuado para el mantenimiento rutinario.

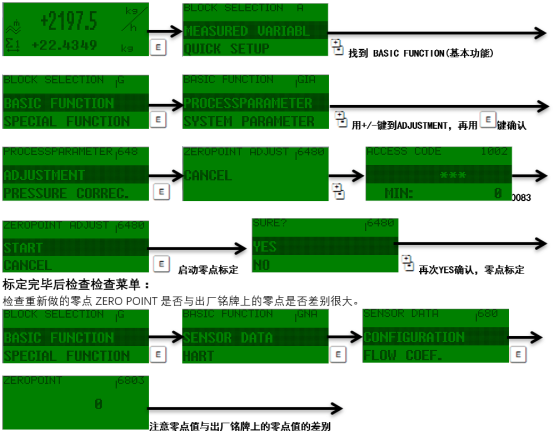

- Acceda al menú principal y seleccione “Setup” → “Zero point adjustment”.
- Confirme que la tubería está llena y el fluido en reposo, y pulse “OK” para iniciar el ajuste.
- Espere aproximadamente 30 segundos; el instrumento calculará automáticamente el cero y mostrará el nuevo valor de cero.
- Pulse “OK” para guardar y volver al modo de medición.
Ajuste de cero automático
Algunos modelos admiten el ajuste de cero automático, activado mediante relé o entrada digital, y es adecuado para sistemas automatizados.
- Configure la función de entrada digital como “Zero point adjustment”.
- Active la señal; el instrumento ejecutará automáticamente el ajuste de cero, con un proceso similar al manual.
- Una vez finalizado el ajuste, verifique que la salida de estado sea normal.
Precauciones y parámetros del ajuste de cero
Los siguientes parámetros y precauciones afectan directamente al resultado del ajuste; preste especial atención.
| Parámetro/Elemento | Descripción | Valor recomendado/Requisito |
|---|---|---|
| Tiempo de ajuste de cero | Tiempo de cálculo automático del instrumento | Aproximadamente 30 segundos, manteniendo el fluido en reposo durante ese tiempo |

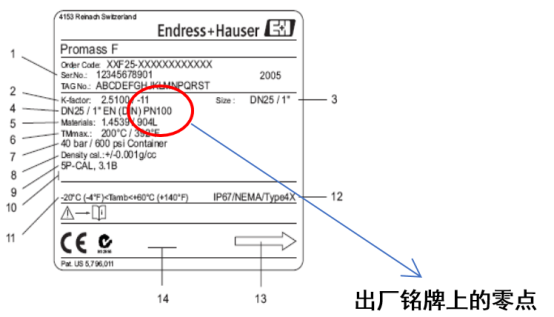

| Desviación de cero permitida | Desviación entre el cero ajustado y el valor de fábrica | Normalmente <0,1% FS; si es mayor, revise la instalación |
| Conductividad del fluido | No afecta al efecto Coriolis, pero hay que prestar atención a las burbujas | Asegúrese de que no haya burbujas |
| Vibración ambiental | La vibración introduce ruido | Evite vibraciones fuertes |
Nota: si después del ajuste el cero sigue siendo inestable, revise si la tubería está llena, si hay fugas internas en las válvulas o si el sensor tiene incrustaciones. Si es necesario, ejecute la restauración del cero de fábrica o contacte con el fabricante.
Problemas comunes y soluciones
- Fallo del ajuste de cero: compruebe si el fluido está en reposo y si la tubería está llena; vuelva a realizar el ajuste.
- Gran deriva del valor de cero: revise las tensiones de instalación y los cambios de temperatura; reinstale o espere a que la temperatura se estabilice.
- Gran error de medición después del ajuste: confirme si después del ajuste de cero se realizó la calibración de fondo de escala; si es necesario, vuelva a calibrar.
Siguiendo los pasos anteriores, se puede completar eficazmente el ajuste de cero del Promass 83 y garantizar el funcionamiento estable del caudalímetro a largo plazo.
