Promass 83 Descripción general de la configuración del rango de salida de corriente
Promass 83 es un caudalímetro másico Coriolis lanzado por Endress+Hauser, ampliamente utilizado en la medición de procesos industriales. La configuración de su rango de salida de corriente afecta directamente la correspondencia entre la señal de 4-20 mA y el valor de caudal. Una configuración correcta del rango garantiza que el sistema PLC/DCS reciba una señal de caudal precisa.
Trabajos preparatorios antes de la configuración
Herramientas y condiciones necesarias
- El caudalímetro Promass 83 debe estar energizado y en estado de medición normal.
- Módulo de visualización local o terminal de mano con permisos de operación.
- Confirme el canal de salida actual (generalmente canal 1 o canal 2) y la variable de caudal correspondiente.
Precauciones de seguridad
- Antes de la configuración, asegúrese de que no haya fugas de medios peligrosos en la tubería de proceso.
- Si el caudalímetro se utiliza en un sistema de enclavamiento de seguridad, primero debe obtener el permiso de operación.
Pasos para configurar el rango de salida de corriente

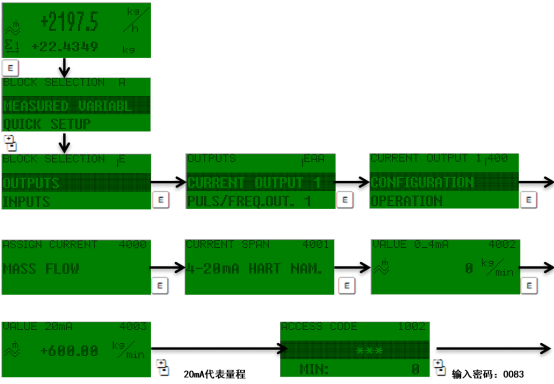

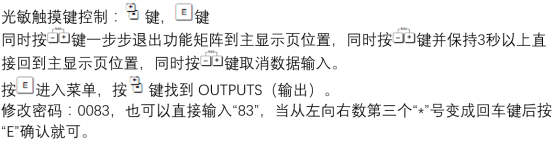

Paso 1: Acceder al menú de configuración de salida
- Presione la tecla E para entrar al menú principal.
- Use las teclas + o - para seleccionar “Setup” → “Current output 1” o “Current output 2”.
- Presione la tecla E para confirmar y entrar.
Paso 2: Configurar los parámetros del rango
- Assign current output: seleccione la variable de proceso correspondiente (como caudal másico o caudal volumétrico).
- Current span: seleccione 4-20mA (estándar) o 0-20mA.
- Value 0%: configure el valor de caudal correspondiente a 4 mA (generalmente 0).
- Value 100%: configure el valor de caudal de fondo de escala correspondiente a 20 mA.
Paso 3: Guardar y salir
- Presione la tecla E para guardar cada parámetro.
- Presione repetidamente la tecla E para volver a la interfaz de medición.
- Confirme que el valor mostrado sea estable y que no haya mensajes de alarma.
Tabla de referencia de parámetros de configuración del rango
| Parámetro | Valor típico | Descripción |
|---|---|---|
| Current span | 4-20mA | Señal industrial estándar, 4 mA corresponde a 0 %, 20 mA corresponde a 100 % |
| Value 0% | 0 kg/h | Puede configurarse en un valor distinto de cero según los requisitos del proceso |
| Value 100% | Caudal máximo | Se recomienda 1,1 a 1,2 veces el caudal máximo real |
| Failsafe mode | 22mA | Salida de alarma de límite superior en caso de falla |
Verificación y problemas comunes
Métodos de verificación
- Use un multímetro para medir la corriente de salida y confirmar que corresponde al caudal mostrado.
- Verifique en el lado del DCS si la señal es lineal.
Problemas comunes
- La salida siempre es 4 mA: verifique si no se ha asignado la variable o si la configuración del rango es incorrecta.
- La salida supera los 20 mA: verifique la configuración del modo de seguridad ante fallas o si el caudal del proceso excede el rango.
- La señal fluctúa mucho: confirme si la configuración del tiempo de amortiguación es razonable.
Resumen
Configurar correctamente el rango de salida de corriente del Promass 83 es clave para garantizar una transmisión precisa de la señal de caudal. Siguiendo los pasos anteriores, junto con la tabla de parámetros y los métodos de verificación, se puede completar rápidamente la puesta en marcha. Si necesita una guía más detallada, consulte el manual del equipo o comuníquese con el soporte técnico del fabricante.
