Resumen de la configuración del corte de flujo bajo del Promass 83
El corte de flujo bajo es una función importante del caudalímetro másico Promass 83, que se utiliza para forzar la salida a cero cuando el flujo es inferior al umbral establecido, evitando así las fluctuaciones de medición y la acumulación errónea causadas por la pulsación del fluido o las burbujas. La correcta configuración de este parámetro puede mejorar la estabilidad del control del proceso, especialmente en aplicaciones de procesamiento por lotes y dosificación que requieren un corte preciso.
Este artículo, basado en el transmisor Promass 83, presenta los pasos de configuración y los puntos clave del corte de flujo bajo, como referencia para el personal técnico de ingeniería y de compras.
Pasos de configuración de los parámetros del corte de flujo bajo

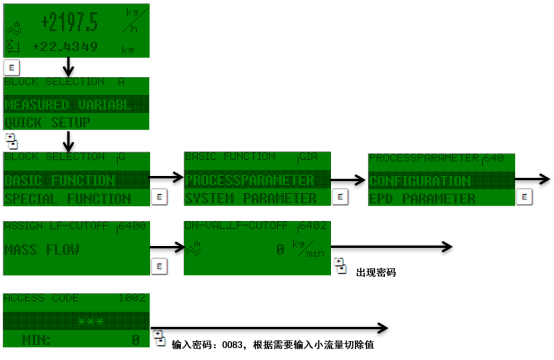

Acceso al menú de parámetros

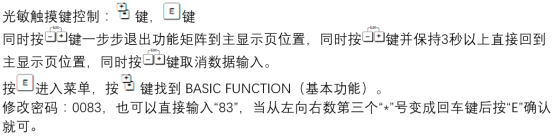

Acceda a los parámetros del transmisor a través de la pantalla local o de herramientas de configuración (como FieldCare, Simatic PDM). La ruta del menú principal suele ser: Setup → Advanced Setup → Sensor → Low Flow Cut Off. Las diferentes versiones de firmware pueden variar ligeramente; consulte el menú real.
Configuración del valor de corte
En el parámetro Low Flow Cut Off, introduzca el umbral de flujo deseado, con la misma unidad que la unidad de flujo actual (por ejemplo, kg/h, t/h). Se recomienda establecerlo según el flujo mínimo del proceso y el nivel de ruido, normalmente entre el 1% y el 5% del rango de medición.
Confirmación y guardado
Una vez introducido, pulse la tecla de confirmación para guardar; el transmisor aplicará automáticamente la nueva configuración. Se recomienda verificar el efecto del corte en estado de tubo vacío o de flujo bajo.
Precauciones de configuración y valores recomendados
- Evitar un valor demasiado alto: un valor de corte demasiado alto hará que se ignore el flujo bajo, afectando la precisión de la acumulación.
- Considerar las características del fluido: para fluidos con burbujas o flujo pulsante se recomienda aumentar adecuadamente el valor de corte, pero se debe evaluar el impacto en la medición.
- Consistencia de unidades: asegúrese de que la unidad del valor de corte coincida con la unidad de visualización para evitar configuraciones erróneas.
- Registrar los parámetros: tras el cambio, registre el valor original para facilitar la recuperación ante fallos.
| Escenario de aplicación | Valor de corte recomendado (% del rango de medición) |
|---|---|
| Líquido limpio | 1%~2% |
| Líquido con burbujas | 3%~5% |
| Fluido de alta viscosidad | 2%~4% |
Preguntas frecuentes y solución de problemas
El flujo sigue fluctuando después del corte
Compruebe si se debe a vibraciones de la tubería o tensiones de instalación; puede intentar ajustar el tiempo de amortiguación o volver a poner a cero.
No se puede acceder al menú de parámetros
Confirme si la protección de escritura está activada; es necesario introducir la contraseña o desbloquear mediante hardware.
La correcta configuración del corte de flujo bajo puede mejorar eficazmente la fiabilidad de medición del Promass 83; se recomienda revisarla periódicamente según los requisitos del proceso.
