Guía de instalación de Promass 100/200/300/500

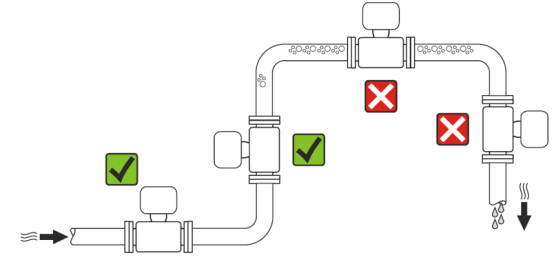

I. Posición de instalación
La acumulación de burbujas en el tubo de medición aumenta el error de medición. Por lo tanto, evite instalar el equipo en las siguientes posiciones de la tubería:
- El punto más alto de la tubería
- Directamente sobre una tubería con vaciado descendente
[Haga clic en la imagen para ampliarla]
Al instalar el caudalímetro en una tubería con vaciado descendente, se recomienda instalar una placa de orificio o un tramo de tubería reductora para evitar que el tubo quede vacío durante la medición.

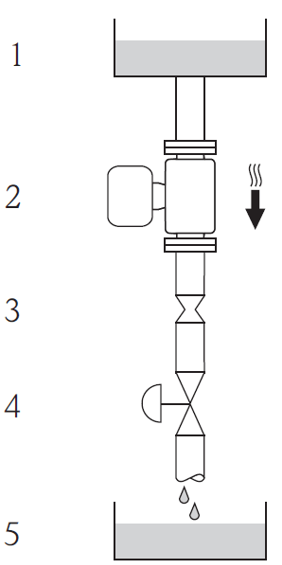

Instalación en tubería con vaciado descendente (por ejemplo, en aplicaciones por lotes)
[Haga clic en la imagen para ampliarla]
- 1 Tanque de alimentación
- 2 Sensor
- 3 Placa de orificio
- 4 Válvula
- 5 Tanque de medición

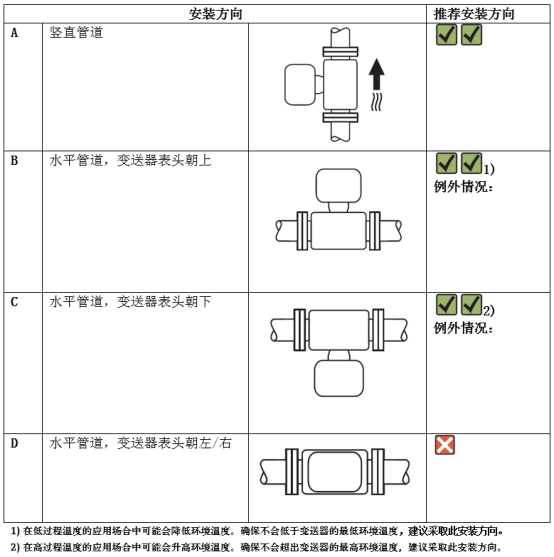

II. Orientación de instalación
Realice la instalación siguiendo la dirección de la flecha en la placa de características del sensor; asegúrese de que la flecha apunte en la misma dirección que el flujo del medio en la tubería.
[Haga clic en la imagen para ampliarla]

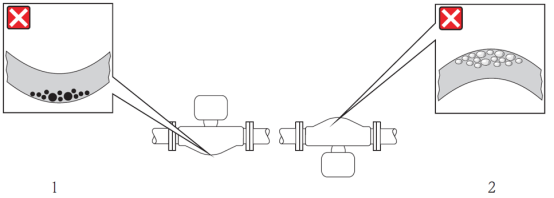

Cuando el sensor con tubo de medición curvado se coloca horizontalmente, la posición de instalación del sensor debe coincidir con las características del fluido.
[Haga clic en la imagen para ampliarla]
- 1 Al medir fluidos con sólidos, evite esta orientación de instalación: existe riesgo de acumulación de sólidos
- 2 Al medir fluidos con gas, evite esta orientación de instalación: existe riesgo de acumulación de gas

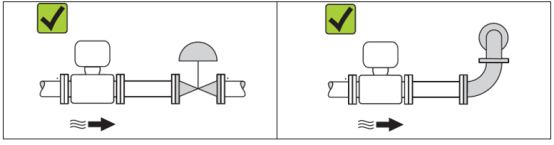

III. Tramos rectos aguas arriba y aguas abajo
Los caudalímetros másicos no requieren considerar la longitud de los tramos rectos aguas arriba y aguas abajo de las conexiones, siempre que no exista cavitación. Por ejemplo: válvulas, codos o tes.
[Haga clic en la imagen para ampliarla]
IV. Requisitos ambientales y del proceso

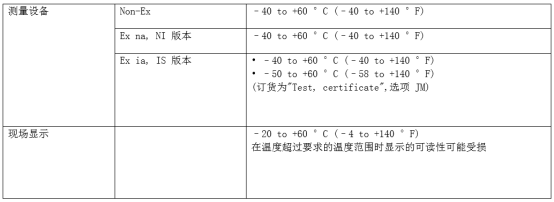

4.1 Rango de temperatura ambiente
[Haga clic en la imagen para ampliarla]
Si se instala en exteriores, evite la luz solar directa, especialmente en climas cálidos.
4.2 Presión del sistema
Es importante evitar la cavitación, o que el gas arrastrado en el líquido no pueda desgasificarse.
La cavitación se produce cuando la pérdida de presión cae por debajo de la presión de vapor de ebullición:
- En líquidos con medios de bajo punto de ebullición (por ejemplo: hidrocarburos, disolventes, gas licuado)
- En líneas de sifón, asegúrese de que la presión del sistema sea lo suficientemente alta para evitar la cavitación y la desgasificación

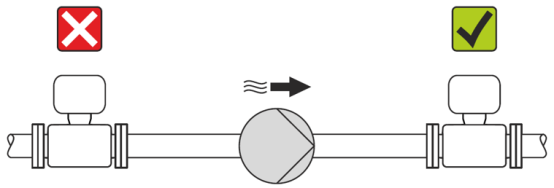

Por esta razón, se recomiendan las siguientes posiciones de instalación:
- El punto más bajo de una tubería vertical
- Aguas abajo de la bomba (sin riesgo de vacío)
[Haga clic en la imagen para ampliarla]

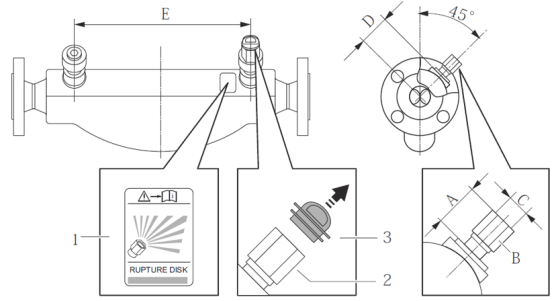

V. Directrices especiales de instalación - Disco de ruptura
Durante la instalación del instrumento, asegúrese de que el disco de ruptura no esté dañado. Sobre el disco de ruptura hay una etiqueta adhesiva que identifica su posición. Una vez utilizado el disco de ruptura, la etiqueta se daña. Por lo tanto, el disco de ruptura puede monitorearse visualmente.
[Haga clic en la imagen para ampliarla]
- 1 Etiqueta del disco de ruptura
- 2 Rosca interna NPT de 1/2', disco de ruptura de 1' de ancho a través de esquinas
- 3 Tapa de protección para el transporte
VI. Corrección del punto cero
Todos los equipos de medición se calibran estrictamente de fábrica en los sistemas de calibración más avanzados del mundo. La calibración se realiza en condiciones de operación de referencia, por lo que, por lo general, ¡no es necesario realizar una corrección del punto cero en campo! Según la experiencia de aplicación en campo, solo se recomienda la corrección del punto cero en aplicaciones específicas:
- Medición de altísima precisión con caudales extremadamente pequeños
- En condiciones extremas de proceso u operación (por ejemplo: temperatura de proceso extremadamente alta o fluidos de viscosidad extremadamente alta)
