Descripción general de la función de detección de tubo vacío en Promass 300/500
Promass 300 y Promass 500 son caudalímetros másicos Coriolis de alto rendimiento lanzados por Endress+Hauser, ampliamente utilizados en industrias química, alimentaria y farmacéutica. La detección de tubo vacío (Empty Pipe Detection, EPD) es una de sus funciones de diagnóstico importantes, que puede monitorear en tiempo real si el tubo de medición está vacío o no completamente lleno.
La detección de tubo vacío puede evitar eficazmente lecturas falsas de caudal causadas por tuberías vacías, mejorando la seguridad del proceso. Para condiciones de trabajo con fácil gasificación, transporte intermitente o fácil vaciado, activar esta función es especialmente crítico.
Principio de funcionamiento de la detección de tubo vacío
Promass 300/500 determina si la tubería está vacía mediante cambios en las características de vibración del tubo de medición. Cuando el tubo de medición está lleno de líquido, la frecuencia de vibración y el amortiguamiento se mantienen estables; cuando la tubería está vacía, las características de vibración cambian significativamente.
Mecanismo de detección
- Monitoreo de frecuencia de vibración: cuando el tubo está vacío, la masa del tubo de medición disminuye y la frecuencia de resonancia aumenta.
- Análisis de cambio de amortiguamiento: cuando el tubo está vacío, el amortiguamiento disminuye y la amplitud aumenta.
- Comparación de amplitud de señal: se determina mediante la relación entre la corriente de excitación y la señal del sensor.
El algoritmo interno del instrumento integra los parámetros anteriores y emite una alarma de tubo vacío o señal de fallo. El usuario puede configurar el umbral de sensibilidad según los requisitos del proceso.

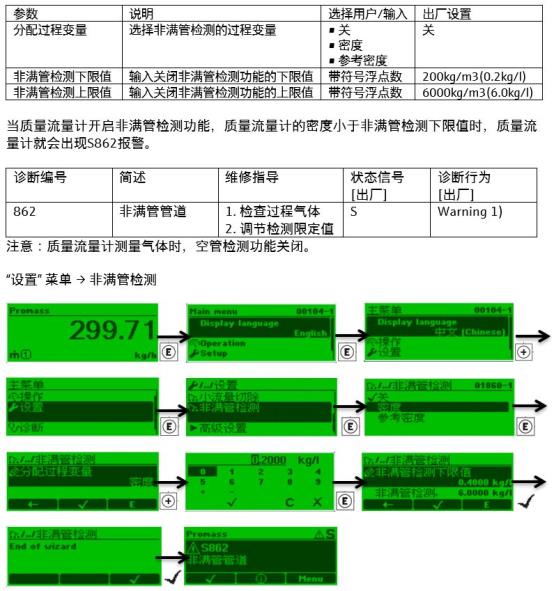

Pasos para activar la detección de tubo vacío
Para activar la detección de tubo vacío en Promass 300/500, se debe operar a través de la pantalla local o software de configuración (como FieldCare, DeviceCare). A continuación, los pasos generales:
- Acceda al menú principal, seleccione Setup (Configuración) → Advanced setup (Configuración avanzada).
- Seleccione la opción Empty pipe detection (Detección de tubo vacío).
- Establezca Empty pipe detection en On (Activado).
- Según las características del medio, ajuste Empty pipe detection sensitivity (Sensibilidad), el valor predeterminado es medio.
- Configure Empty pipe detection response time (Tiempo de respuesta), generalmente de 1 a 5 segundos.
- Guarde la configuración y salga; el instrumento aplicará automáticamente los nuevos parámetros.
Después de la activación, se recomienda realizar una prueba de simulación de tubo vacío para verificar que la salida de alarma sea normal.
Parámetros clave y configuraciones recomendadas
En diferentes condiciones de trabajo, los parámetros de detección de tubo vacío deben ajustarse adecuadamente. La siguiente tabla enumera los parámetros comunes y los valores sugeridos:
| Parámetro | Descripción | Valor/rango recomendado |
|---|---|---|
| Empty pipe detection | Interruptor de detección de tubo vacío | On / Off |
| Sensitivity | Sensibilidad de detección | Low / Medium / High |
| Response time | Tiempo de respuesta de alarma | 1~5 s |
| Empty pipe detection mode | Modo de detección | Standard / High sensitivity |
Cuanto mayor sea la sensibilidad, más fácil será activar la alarma de tubo vacío, pero también puede haber falsas alarmas debido a burbujas o vibraciones. Se recomienda seleccionar según el contenido de gas del medio y las condiciones de vibración de la tubería.
Preguntas frecuentes y precauciones
Manejo de falsas alarmas
- Verifique si la tubería está realmente vacía o no completamente llena.
- Confirme si el medio contiene una gran cantidad de burbujas; si es necesario, reduzca la sensibilidad.
- Revise el blindaje y la puesta a tierra del cable del sensor para evitar interferencias electromagnéticas.
No se puede activar la detección de tubo vacío
- Confirme que el modelo del instrumento admite esta función (tanto Promass 300 como 500 la admiten).
- Verifique si está en modo de bloqueo de seguridad o modo experto; se requiere ingresar contraseña.
- Confirme que el tubo de medición no esté dañado y que la señal del sensor sea normal.
Realice periódicamente la calibración de cero y la verificación de detección de tubo vacío para garantizar la estabilidad a largo plazo. Si las condiciones del sitio son complejas, se recomienda contactar al soporte técnico de Endress+Hauser para la optimización de parámetros.
