Descripción general de la configuración de salida de pulsos del T-mass 65
El T-mass 65 es un caudalímetro másico térmico de Endress+Hauser, ampliamente utilizado en la medición de caudal de gas. Su función de salida de pulsos puede convertir la señal de caudal en una señal de frecuencia, lo que facilita la conexión con contadores externos o PLC. La configuración correcta de la salida de pulsos es esencial para garantizar la precisión de la medición.
Pasos para la configuración de la salida de pulsos

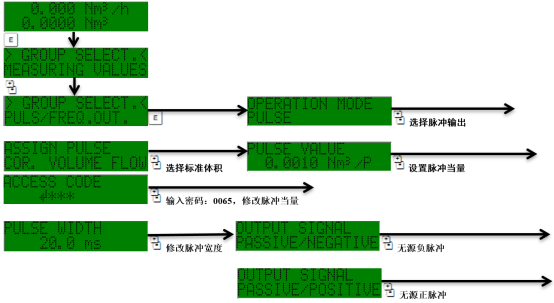

1. Acceder al menú de configuración de salidas

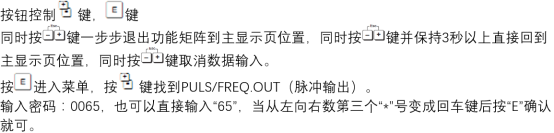

Acceda al menú Setup → Output → Pulse Output a través de la pantalla local o del software de configuración. Asegúrese de que el dispositivo esté en modo experto o modo de servicio, de lo contrario algunos parámetros no serán visibles.
2. Configurar los parámetros de la salida de pulsos
Configure los siguientes parámetros según los requisitos reales:
- Equivalencia de pulsos: valor de caudal que representa cada pulso, por ejemplo, 1 pulso = 0,1 kg.

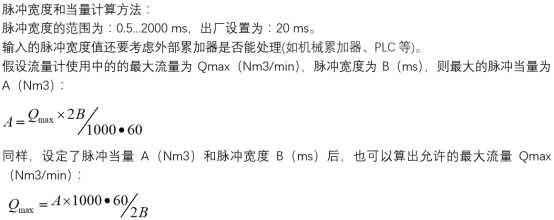

- Ancho de pulso: duración del pulso, normalmente de 0,5 ms a 100 ms; debe coincidir con el contador externo.
- Modo de salida: seleccione caudal directo, caudal inverso o caudal bidireccional.
- Frecuencia máxima: configúrela según el límite superior de caudal para evitar la pérdida de pulsos.
Una vez configurados los parámetros, guarde y salga.
3. Cableado y pruebas
Conecte los terminales de salida de pulsos al dispositivo externo, prestando atención a la polaridad. Utilice un osciloscopio o un frecuencímetro para monitorizar la señal de salida y confirme que la frecuencia de pulsos es proporcional al caudal. Si la señal es anómala, revise el cableado y la configuración de los parámetros.
Valores recomendados de los parámetros de salida de pulsos
A continuación se presentan parámetros de referencia para escenarios de aplicación comunes; en la práctica deben ajustarse según el rango de caudal y el dispositivo externo.
| Escenario de aplicación | Equivalencia de pulsos | Ancho de pulso | Frecuencia máxima |
|---|---|---|---|
| Medición de caudal pequeño | 0,01 kg | 1 ms | 5 kHz |
| Industria general | 0,1 kg | 0,5 ms | 10 kHz |
| Monitorización de caudal grande | 1 kg | 0,2 ms | 20 kHz |
Precauciones y preguntas frecuentes
- Una equivalencia de pulsos demasiado pequeña provocará una frecuencia excesiva que superará la capacidad de salida.
- El ancho de pulso debe ser mayor que el tiempo de respuesta mínimo del dispositivo externo.
- Asegúrese de que la frecuencia máxima sea superior a la frecuencia correspondiente al caudal máximo real.
- Si la salida de pulsos es inestable, compruebe que la alimentación y la puesta a tierra sean correctas.
- Tras modificar los parámetros, es necesario recalibrar el caudalímetro.
Siguiendo los pasos anteriores, se puede completar eficazmente la configuración de la salida de pulsos del T-mass 65, mejorando la integración del sistema y la precisión de la medición.
