Descripción general del corte de flujo bajo del T-mass 65
T-mass 65 es un caudalímetro másico térmico lanzado por Endress+Hauser, ampliamente utilizado en la medición de caudal de gas. En condiciones reales de operación, cuando el caudal de gas en la tubería es inferior a un determinado umbral, la salida del caudalímetro puede fluctuar debido al ruido o a la deriva del cero. La función corte de flujo bajo (Low Flow Cutoff) puede suprimir eficazmente este tipo de interferencias y garantizar la estabilidad de la salida de medición.
Mediante una configuración razonable del valor de corte de flujo bajo, se pueden evitar acumulaciones falsas o alarmas en estados sin flujo o de flujo mínimo. Este artículo presenta los pasos de configuración específicos basados en la interfaz de operación del T-mass 65.
Función y principio del corte de flujo bajo
Por qué se necesita el corte de flujo bajo
- Supresión de ruido: a flujo bajo, la señal del sensor es débil y es susceptible a interferencias electromagnéticas y pulsaciones del fluido, lo que provoca fluctuaciones en la salida.
- Evitar acumulaciones falsas: cuando el caudal real es cero, una señal muy pequeña puede ser acumulada, causando desviaciones en la medición.
- Mejorar la estabilidad del sistema: tras el corte, la salida se fuerza a cero, lo que facilita al sistema de control aguas abajo determinar las condiciones reales de operación.
Principio de funcionamiento
Cuando el caudal medido es inferior al umbral configurado, el caudalímetro fuerza la señal de salida a cero (o a nivel bajo) y detiene la acumulación. Este umbral generalmente se expresa como porcentaje o en unidades de ingeniería, según la configuración del instrumento.
Pasos de configuración del corte de flujo bajo del T-mass 65
Los siguientes pasos son aplicables a la operación local del T-mass 65 o a la configuración remota mediante el software FieldCare/DeviceCare. Asegúrese de haber entrado en el menú de experto o mantenimiento.

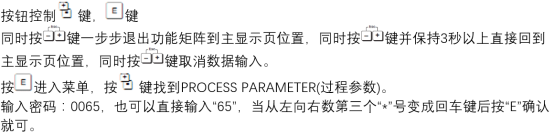

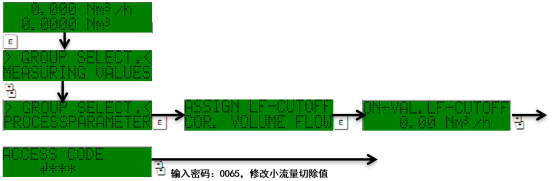

- Entrar en el menú de configuración: en la pantalla principal, pulse la tecla E para entrar en el menú y seleccione "Setup" → "Advanced Setup" → "Process Parameter" → "Low Flow Cutoff".
- Seleccionar el modo de corte: se puede elegir "Off" (desactivado) o "On" (activado). Normalmente se selecciona "On" para habilitar la función de corte.
- Configurar el valor de corte: introduzca el valor de corte de flujo bajo deseado, con la unidad coherente con la configuración del caudalímetro (por ejemplo, kg/h, Nm³/h). Se recomienda configurarlo entre el 1 % y el 3 % del rango completo, según las condiciones de operación.
- Configurar la histéresis: para evitar conmutaciones frecuentes cerca del umbral, se puede configurar un valor de histéresis (Hysteresis), normalmente entre el 10 % y el 20 % del valor de corte.
- Guardar y salir: pulse la tecla E para confirmar y volver a la pantalla principal. Observe la indicación de caudal para verificar si la función de corte está activa.
Descripción de parámetros y valores recomendados
| Parámetro | Descripción | Valor recomendado |
|---|---|---|
| Low Flow Cutoff | Activa o desactiva el corte de flujo bajo | On |
| Cutoff Value | Umbral de corte; por debajo de este valor la salida es cero | 1 %~3 % del rango completo |
| Hysteresis | Valor de histéresis para evitar conmutaciones frecuentes | 10 %~20 % del valor de corte |
| Unit | Unidad de caudal | Coherente con la pantalla principal |
Precauciones y preguntas frecuentes
Precauciones
- Antes de la configuración, confirme el valor de rango completo y la unidad de caudal para evitar errores en el valor de corte debido a confusión de unidades.
- El valor de corte no debe ser demasiado grande, de lo contrario se perderán señales reales de flujo bajo; tampoco debe ser demasiado pequeño, de lo contrario no cumplirá su función de supresión.
- Si el proceso permite un flujo inverso breve, es necesario confirmar si el corte afecta a la medición inversa.
- Después de modificar los parámetros, se recomienda realizar una calibración de cero para garantizar una salida estable cuando no haya flujo.
Preguntas frecuentes
- La indicación de caudal sigue fluctuando después del corte: compruebe si el valor de corte es demasiado pequeño o si el sensor está afectado por vibraciones.
- El totalizador no aumenta: confirme si el caudal real es inferior al umbral de corte o si el valor de corte está configurado demasiado alto.
- No se puede entrar en el menú: compruebe si se ha introducido la contraseña correcta o si el instrumento está bloqueado.
Una configuración correcta del corte de flujo bajo del T-mass 65 puede mejorar significativamente la fiabilidad de la medición en condiciones de flujo bajo. Si se requiere una optimización adicional, se puede realizar una puesta a punto combinándola con los parámetros del proceso en sitio.
