Guía de configuración del corte de flujo bajo para Prowirl 72/73
¿Qué es el corte de flujo bajo?
El corte de flujo bajo es una función importante en los caudalímetros de vórtice para eliminar errores de medición no lineales. Cuando el caudal del fluido cae por debajo de un cierto valor, la señal de salida del caudalímetro de vórtice se vuelve inestable, lo que provoca una disminución de la precisión de medición. Al configurar el valor de corte de flujo bajo, se puede eliminar eficazmente el rango no lineal inicial del rango de medición, asegurando que el caudalímetro opere dentro del rango lineal efectivo.
Principio para determinar el valor de corte de flujo bajo
El valor de activación de la función de corte de flujo bajo generalmente se puede establecer como el caudal correspondiente a un número de Reynolds = 20,000 del fluido. El objetivo principal de este principio es eliminar completamente el rango no lineal inicial del rango de medición, garantizando que el caudalímetro opere siempre dentro de una región lineal estable.
El caudal del fluido y el número de Reynolds se pueden calcular utilizando el software "APPLICATOR" de E+H. Este software está diseñado específicamente para la selección y el cálculo de caudalímetros, y permite calcular los datos que deben configurarse antes de la instalación del instrumento, proporcionando una referencia precisa al personal técnico de ingeniería.
Uso del software APPLICATOR
El software "APPLICATOR" se puede descargar a través de Internet en la siguiente dirección: www.applicator.com. Mediante este software, el usuario puede:
- Calcular el número de Reynolds del fluido en condiciones de operación específicas
- Determinar el valor de caudal correspondiente a un número de Reynolds de 20,000 para el caudal mínimo
- Obtener el valor de configuración recomendado para el corte de flujo bajo
- Realizar cálculos de selección del caudalímetro
Se recomienda utilizar el software APPLICATOR para realizar los cálculos antes de la instalación del instrumento, con el fin de determinar de antemano los parámetros que deben configurarse.
Rango de configuración del valor de corte de flujo bajo
Generalmente, el corte de flujo bajo ya viene configurado de fábrica. El valor de corte de flujo bajo del parámetro ON-VAL.LF-CUTOFF suele ser del 1% al 5% del rango de uso, y el valor específico debe determinarse según los requisitos de la aplicación real.
| Parámetro | Descripción | Valor recomendado |
|---|---|---|
| Referencia del número de Reynolds | Número de Reynolds mínimo para garantizar una medición lineal | 20,000 |
| ON-VAL.LF-CUTOFF | Valor de corte de flujo bajo (porcentaje del rango de uso) | 1%～5% |
| Herramienta de cálculo | Software APPLICATOR de E+H | www.applicator.com |
Pasos de configuración
- Utilice el software APPLICATOR para calcular el número de Reynolds en las condiciones de operación y determine el valor de caudal correspondiente a un número de Reynolds de 20,000.
- Según el resultado del cálculo, determine el valor de corte de flujo bajo (generalmente del 1% al 5% del rango de uso).

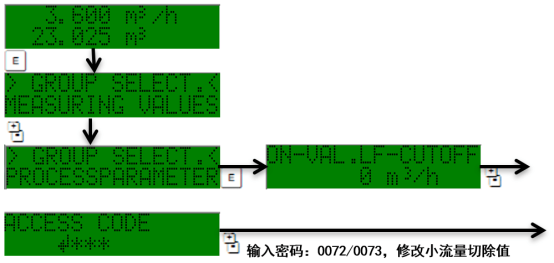

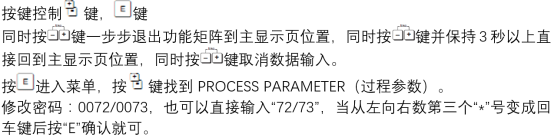

- Acceda al menú de configuración de parámetros del Prowirl 72/73 y localice el parámetro ON-VAL.LF-CUTOFF.
- Introduzca el valor de corte de flujo bajo calculado.
- Guarde la configuración y salga del menú.
Notas
- El corte de flujo bajo generalmente ya viene preconfigurado de fábrica; si es necesario modificarlo, consulte las condiciones de operación reales.
- Un valor de corte demasiado pequeño puede provocar errores no lineales, mientras que uno demasiado grande puede hacer perder rango de medición efectivo.
- Se recomienda utilizar el software APPLICATOR para realizar cálculos precisos y evitar configuraciones basadas en la experiencia.
- Para diferentes fluidos y condiciones de tubería, el valor de caudal correspondiente a un número de Reynolds de 20,000 es diferente y debe calcularse individualmente.
Configurar correctamente la función de corte de flujo bajo puede mejorar significativamente la precisión y estabilidad de medición del caudalímetro de vórtice Prowirl 72/73 en la región de flujo bajo, y es un paso clave que no debe pasarse por alto en la puesta en marcha de ingeniería y en la selección de compras.
