Descripción general de la salida de corriente simulada del Prowirl 72
Prowirl 72 es un caudalímetro de vórtice lanzado por Endress+Hauser, ampliamente utilizado en la medición de caudal de vapor, gases y líquidos. Su función de salida de corriente simulada permite que el instrumento emita manualmente una señal de corriente de 4-20 mA configurada sin depender del caudal real.
Esta función se utiliza principalmente para la calibración de lazos, pruebas de señal del sistema de control superior y resolución de problemas, siendo una herramienta práctica para la puesta en marcha y el mantenimiento en sitio.
Usos principales de la salida de corriente simulada
En el sitio de ingeniería, la salida de corriente simulada puede reemplazar la señal de caudal real, ayudando al personal técnico a verificar de forma independiente la cadena de señal.
- Calibración de lazos: verificar si el lazo de 4-20 mA desde el transmisor hasta el PLC/DCS es preciso.
- Resolución de problemas: distinguir si el problema es de medición del instrumento o de recepción del sistema posterior.
- Pruebas integradas del sistema: probar la lógica de visualización y alarma del sistema de control superior sin caudal real.
- Mantenimiento periódico: confirmar si la precisión de la salida de corriente cumple con los requisitos del proceso.
Pasos de operación

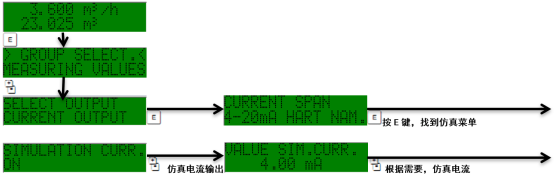

Entrar en modo de simulación
- Asegúrese de que el instrumento esté en modo de medición y con alimentación conectada.
- Acceda al menú de funciones a través de la pantalla local o el software de configuración.
- Seleccione la opción “Simulación” o “Simulation”.
- Introduzca el valor de corriente objetivo (por ejemplo, 4 mA, 12 mA, 20 mA).
Salir del modo de simulación
- Una vez completada la calibración, regrese al menú de simulación.
- Seleccione “Finalizar simulación” o “Exit Simulation”.
- Confirme que el instrumento vuelve al estado de salida de caudal real.
Valores de salida comunes y caudal correspondiente
La siguiente tabla muestra la correspondencia entre la salida estándar de 4-20 mA y el porcentaje de caudal, para una evaluación rápida.
| Corriente de salida | Porcentaje de caudal | Uso típico |
|---|---|---|
| 4 mA | 0% | Calibración de cero |
| 8 mA | 25% | Prueba de caudal bajo |
| 12 mA | 50% | Calibración de punto medio |
| 16 mA | 75% | Prueba de caudal alto |
| 20 mA | 100% | Calibración de fondo de escala |
Precauciones
- Durante la simulación, el instrumento no responde al caudal real; es necesario confirmar la seguridad del proceso.

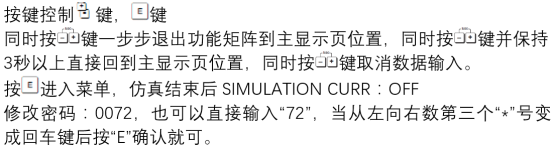

- Algunas versiones requieren introducir una contraseña de autorización para entrar en el modo de simulación.
- Una vez completada la calibración, asegúrese de salir de la simulación para evitar afectar la medición normal.
- Si la desviación de salida es grande, se recomienda verificar la carga del lazo y el conexionado.
Resumen
La salida de corriente simulada del Prowirl 72 es una herramienta eficiente para la puesta en marcha y el mantenimiento en sitio, que permite verificar rápidamente el lazo de 4-20 mA. Dominar sus pasos de operación y precauciones ayuda a mejorar la fiabilidad del sistema de instrumentación y la eficiencia del mantenimiento.
