Resumen de la selección del tipo de medio para Prowirl 200
El Prowirl 200 es un caudalímetro de vórtice lanzado por Endress+Hauser, ampliamente utilizado en la medición de caudal de vapor, gases y líquidos. La correcta selección del tipo de medio es el primer paso en la configuración del instrumento y afecta directamente la precisión de la medición y la señal de salida.
El tipo de medio determina el modelo de cálculo interno del instrumento, el sistema de unidades y el método de compensación de temperatura y presión. Seleccionar un tipo de medio incorrecto puede provocar anomalías en la indicación del caudal o un aumento del error de medición.
Tipos de medio compatibles con Prowirl 200
El Prowirl 200 ofrece varias opciones de tipo de medio en el menú de configuración, y el usuario debe seleccionar la que coincida con el medio real del proceso.
Opciones comunes de tipo de medio
- Vapor (Steam): incluye vapor saturado y vapor sobrecalentado; requiere compensación de temperatura y presión.
- Gas (Gas): como aire, gas natural, nitrógeno, etc.; requiere introducir la densidad en condiciones estándar o el factor de compresibilidad.
- Líquido (Liquid): como agua, productos petrolíferos, soluciones químicas, etc.; normalmente solo requiere el parámetro de densidad.
- Definido por el usuario (Custom): para medios especiales o escenarios que requieren la introducción manual de todos los parámetros.
Relación entre el tipo de medio y el principio de medición
El caudalímetro de vórtice mide el caudal volumétrico basándose en el principio de los vórtices de Kármán. Según el tipo de medio, el instrumento procesa de forma diferente la densidad, la viscosidad y el factor de compresibilidad.
Por ejemplo, la medición de vapor requiere compensación de temperatura y presión en tiempo real, mientras que la medición de líquidos normalmente solo necesita establecer una densidad fija.

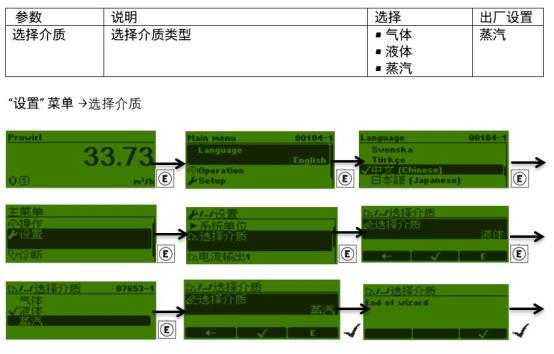

Pasos para seleccionar el tipo de medio
Acceda al menú de configuración a través de la pantalla local o del software de configuración y siga estos pasos:
- Entre en el menú Setup (Configuración) y seleccione la opción Medium (Medio).
- En la lista de tipos de medio, seleccione la opción que coincida con el proceso real, como Steam, Gas o Liquid.
- Según el medio seleccionado, introduzca los parámetros adicionales necesarios, como densidad, temperatura, presión o factor de compresibilidad.
- Confirme y guarde la configuración, y compruebe si la indicación del caudal es normal.
- Si es necesario, verifique la exactitud de la configuración mediante la salida analógica o el caudal real.
Comparación de parámetros entre distintos tipos de medio
La siguiente tabla enumera los parámetros clave requeridos para los tipos de medio comunes del Prowirl 200, como referencia para la selección de ingeniería y la configuración.
| Tipo de medio | ¿Requiere compensación de temperatura y presión? | Parámetros de entrada clave | Aplicaciones típicas |
|---|---|---|---|
| Vapor saturado | Sí | Presión o temperatura | Calefacción, calderas |
| Vapor sobrecalentado | Sí | Presión + temperatura | Generación de energía, vapor de proceso |
| Gas | Generalmente sí | Densidad en condiciones estándar, presión, temperatura | Gas natural, aire comprimido |
| Líquido | Generalmente no | Densidad | Agua, productos petrolíferos, líquidos químicos |
Consideraciones al seleccionar el tipo de medio
La selección del tipo de medio no solo afecta las unidades mostradas, sino también la precisión del cálculo de la señal de salida y del caudal acumulado.
- Confirme si el medio experimenta un cambio de fase en las condiciones de operación, por ejemplo, si el vapor puede condensarse en agua.
- En la medición de gases, preste atención a la influencia del factor de compresibilidad sobre la precisión, especialmente en condiciones de alta presión.
- En la medición de líquidos con alta viscosidad, confirme si se cumple el requisito de número de Reynolds del caudalímetro de vórtice.
- Tras cambiar el tipo de medio, vuelva a comprobar los parámetros de configuración del rango de medición y de corte de caudal bajo.
Preguntas frecuentes y recomendaciones
¿Qué ocurre si se selecciona mal el tipo de medio?
Si el tipo de medio es incorrecto, el instrumento puede emitir un valor de caudal erróneo, o la compensación de temperatura y presión puede fallar y provocar desviaciones en la medición. Se recomienda realizar una verificación de cero y una comparación con el caudal real una vez finalizada la configuración.
¿Cómo confirmar que el tipo de medio está configurado correctamente?
Puede verificarlo de las siguientes maneras:
- Compruebe si el valor mostrado coincide con el valor esperado según la experiencia del proceso.
- Utilice el modo de simulación para introducir una señal conocida y observar si la salida corresponde.
- Consulte las tablas de propiedades de los medios y verifique si la densidad, la presión y otros parámetros introducidos son correctos.
La correcta selección del tipo de medio del Prowirl 200 es la base para garantizar el funcionamiento estable del sistema de medición de caudal; se recomienda que, durante la fase de puesta en marcha, el personal de proceso y de instrumentación lo confirmen conjuntamente.
