Resumen del cableado del transmisor de temperatura TMT180
El TMT180 es un transmisor utilizado para la medición de temperatura, y su método de cableado afecta directamente la precisión de la medición y la seguridad del equipo. Este artículo, basado en información oficial, explica detalladamente los métodos correctos de conexión de la alimentación y el sensor.

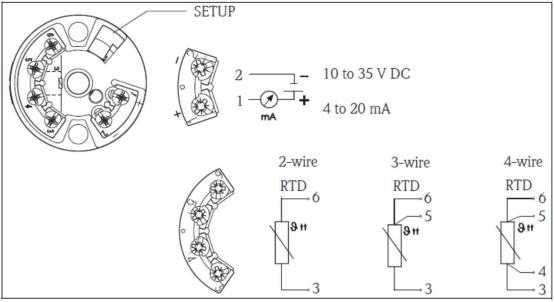

Cableado de alimentación
El TMT180 utiliza alimentación de dos hilos, con un rango de voltaje de alimentación de 10-35 V DC. Los terminales de alimentación se definen de la siguiente manera:
- 1+: positivo de alimentación
- 2-: negativo de alimentación
Asegúrese de que el voltaje de alimentación esté dentro del rango especificado para evitar daños al equipo o errores de medición por sobretensión o subtensión.
Cableado del sensor
El TMT180 solo admite entrada de resistencia térmica (RTD), no se puede conectar a termopares (TC). Según el tipo de conexión de la resistencia térmica, el cableado es el siguiente:
Resistencia térmica de dos hilos
La resistencia térmica de dos hilos tiene el cableado más simple, pero la resistencia del cable introduce errores de medición. Los terminales de conexión son:
- Un extremo se conecta al terminal 3
- El otro extremo se conecta al terminal 6
Resistencia térmica de tres hilos
La resistencia térmica de tres hilos puede compensar la resistencia del cable y mejorar la precisión de la medición. El cableado es:
- Un extremo se conecta al terminal 3
- Los dos cables del otro extremo se conectan a los terminales 5 y 6 respectivamente
Resistencia térmica de cuatro hilos
La resistencia térmica de cuatro hilos elimina completamente el efecto de la resistencia del cable y ofrece la mayor precisión. El cableado es:
- Los dos cables de un extremo se conectan a los terminales 3 y 4
- Los dos cables del otro extremo se conectan a los terminales 5 y 6
Comparación de métodos de cableado
| Tipo de resistencia térmica | Terminal 3 | Terminal 4 | Terminal 5 | Terminal 6 |
|---|---|---|---|---|
| Dos hilos | Un extremo | - | - | El otro extremo |
| Tres hilos | Un extremo | - | Cable 1 del otro extremo | Cable 2 del otro extremo |
| Cuatro hilos | Cable 1 de un extremo | Cable 2 de un extremo | Cable 1 del otro extremo | Cable 2 del otro extremo |
Precauciones
- Está estrictamente prohibido conectar termopares al TMT180; de lo contrario, puede causar errores de medición o daños al equipo.
- Antes de realizar el cableado, confirme la polaridad de la alimentación; una conexión inversa puede dañar el transmisor.
- Para los sistemas de tres y cuatro hilos, asegúrese de que la resistencia de los cables sea uniforme para obtener el mejor rendimiento.
El cableado correcto es la base para garantizar el funcionamiento estable a largo plazo del TMT180; asegúrese de seguir las instrucciones anteriores.
