Resumen del cableado del transmisor de temperatura TMT72
El transmisor de temperatura TMT72 es un transmisor de temperatura de montaje en campo de alto rendimiento, ampliamente utilizado en el control de procesos industriales. Un cableado correcto es la base para garantizar su precisión de medición y su funcionamiento estable a largo plazo. Este artículo describe en detalle la definición de los terminales de conexión, los pasos de cableado y las precauciones del TMT72.
Definición y función de los terminales de conexión
Los terminales de conexión del TMT72 suelen estar ubicados dentro del transmisor y se pueden ver abriendo la carcasa. La disposición de los terminales puede variar ligeramente según el modelo, pero las funciones básicas son las mismas. A continuación se presentan las definiciones de terminales comunes:
| Número de terminal | Función | Descripción |
|---|---|---|
| 1 | Polo positivo de alimentación (+) | Conectar al polo positivo de la fuente de alimentación de CC, normalmente 24 V CC |
| 2 | Polo negativo de alimentación (-) | Conectar al polo negativo de la fuente de alimentación de CC, también actúa como polo negativo del circuito de señal |
| 3 | Polo positivo de salida de señal | Conectar al polo positivo de entrada de señal del sistema de control o instrumento indicador |
| 4 | Polo negativo de salida de señal | Conectar al polo negativo de entrada de señal del sistema de control o instrumento indicador |
| 5/6 | Entrada de sensor | Conectar al sensor de resistencia térmica o termopar, según el modelo |
Nota: Antes del cableado real, consulte siempre el manual específico del producto TMT72 para confirmar el número y la función de los terminales.
Pasos de cableado y guía de operación
Siga los pasos a continuación para realizar el cableado del TMT72, garantizando seguridad y corrección:
- Operación sin energía: Antes del cableado, asegúrese de que la alimentación esté apagada para evitar descargas eléctricas o daños al equipo.
- Abrir la carcasa: Utilice la herramienta adecuada para abrir la carcasa del transmisor y dejar al descubierto los terminales de conexión.
- Conectar el sensor: Según el tipo de sensor (como Pt100, termopar), conecte los cables del sensor a los terminales de entrada de sensor correspondientes (5/6). Preste atención a la polaridad; para termopares, utilice cables de compensación.
- Conectar la alimentación: Conecte el polo positivo de la fuente de alimentación de 24 V CC al terminal 1 y el polo negativo al terminal 2.
- Conectar la salida de señal: Conecte el polo positivo de la salida de señal al terminal 3 y el polo negativo al terminal 4, y conéctelos al sistema de control o instrumento indicador.
- Verificar y apretar: Verifique que todo el cableado esté firme, sin cortocircuitos ni circuitos abiertos, y luego apriete los tornillos de los terminales.
- Restaurar la carcasa: Después de confirmar que el cableado es correcto, vuelva a instalar la carcasa y asegúrese de que el sellado sea adecuado.
Diagrama de cableado típico y ejemplos de configuración

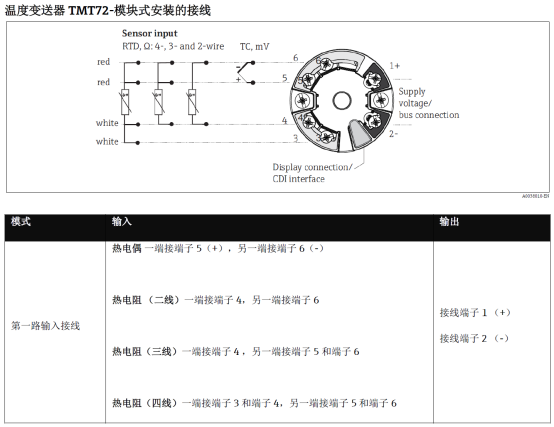

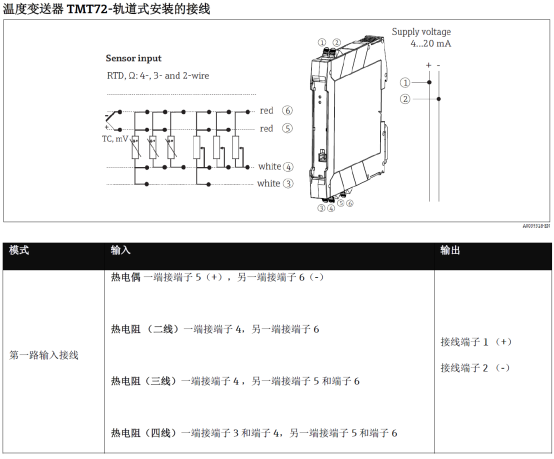

La figura anterior muestra la conexión típica del TMT72 con un sensor de resistencia térmica, la alimentación y el sistema de control. A continuación se presentan las configuraciones comunes:
- Cableado de dos hilos: La alimentación y la señal comparten dos cables, aplicable a algunos modelos; preste atención a la polaridad.
- Cableado de cuatro hilos: La alimentación y la señal están separadas, lo que mejora la capacidad antiinterferencia y se recomienda para transmisión a larga distancia.
- Conexión del sensor: Para resistencias térmicas, se recomienda utilizar conexión de tres o cuatro hilos para eliminar el efecto de la resistencia de los cables; para termopares, utilice cables de compensación adecuados.
Asegúrese de que el cableado sea coherente con la configuración del transmisor (como tipo de sensor, rango de medición) y, si es necesario, realice la configuración mediante un comunicador o software.
Precauciones de cableado y problemas comunes
Para evitar fallos, tenga en cuenta los siguientes puntos durante el cableado:
- Polaridad de la alimentación: La inversión de polaridad puede dañar el transmisor; asegúrese de confirmar los polos positivo y negativo.
- Aislamiento de señal: Si el sistema requiere aislamiento, utilice un transmisor aislado o añada un aislador.
- Puesta a tierra: Asegúrese de que la carcasa del transmisor esté conectada a tierra de forma fiable para reducir la interferencia electromagnética.
- Protección ambiental: Después del cableado, asegúrese de que la carcasa esté sellada para evitar la entrada de humedad y polvo.
- Problemas comunes: Cuando no hay señal de salida, verifique la alimentación, la polaridad del cableado y la conexión del sensor; cuando la desviación de salida es grande, verifique el tipo de sensor y la configuración del rango de medición.
Siguiendo las pautas anteriores, se puede garantizar el cableado correcto del transmisor de temperatura TMT72, mejorando la fiabilidad del sistema y la precisión de medición. Si tiene dudas, consulte al soporte técnico del fabricante.
