Descripción general del cableado del transmisor de temperatura TMT82
El transmisor de temperatura TMT82 es un transmisor de temperatura inteligente HART de uso común en el campo industrial, compatible con entradas de sensores como resistencias térmicas (RTD) y termopares (TC). Un cableado correcto es la premisa para garantizar la precisión de medición y una operación estable a largo plazo.
Este artículo, combinado con diagramas de cableado reales, presenta la definición de terminales del TMT82, los métodos de cableado típicos y las precauciones, para referencia del personal técnico de ingeniería y de compras.

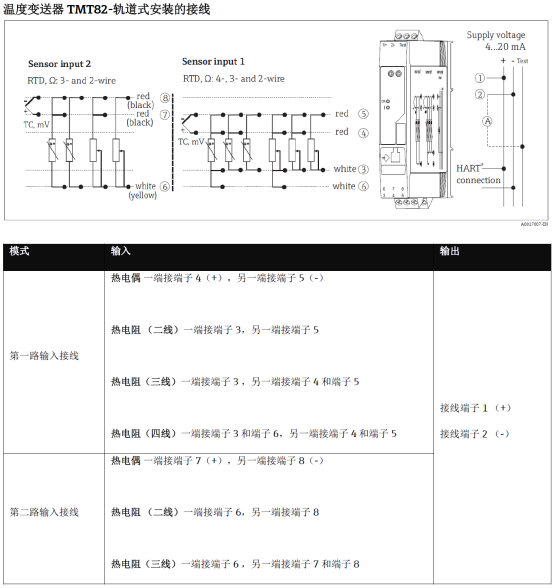

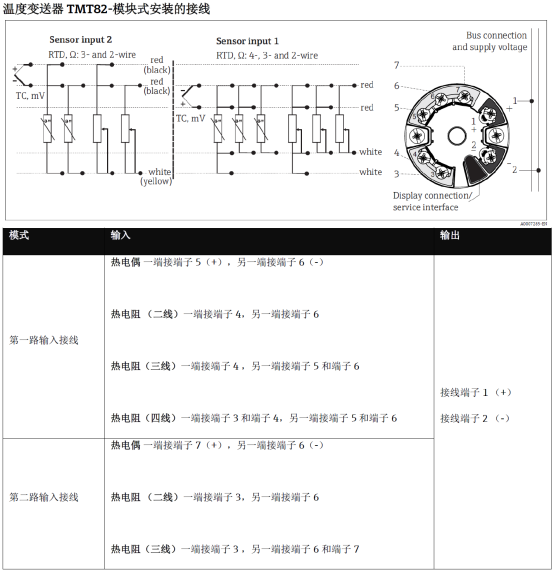

Definición e identificación de los terminales del TMT82
Antes del cableado, se debe confirmar primero el modelo en la placa de características del transmisor y la numeración de los terminales de conexión. El TMT82 generalmente utiliza terminales de conexión tipo tornillo, y la numeración de los terminales corresponde uno a uno con sus funciones.
Funciones comunes de los terminales
- Entrada del sensor: se utiliza para conectar los cables de señal de RTD o termopar.
- Salida de alimentación y señal: circuito a dos hilos, la alimentación y la señal de 4-20 mA comparten un par de conductores.
- Terminal de puesta a tierra: se utiliza para la puesta a tierra de la malla de blindaje o de la carcasa, para suprimir interferencias.
Antes del cableado, asegúrese de desconectar la energía y verificar la numeración de los terminales, para evitar que la alimentación se conecte por error al terminal del sensor y cause daños.

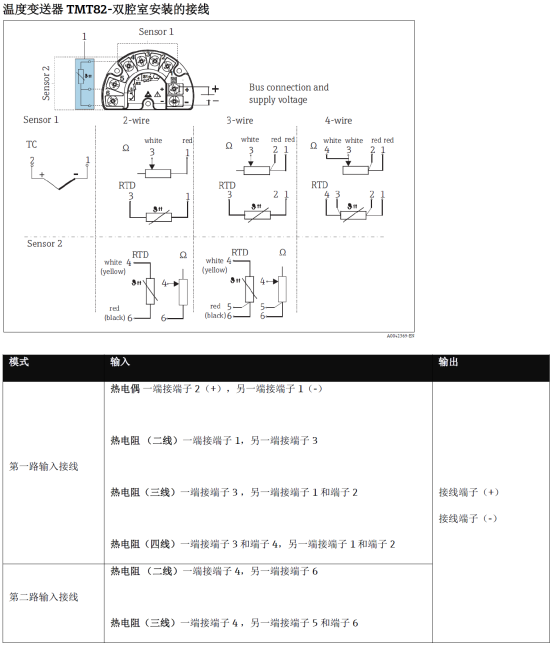

Métodos de cableado típicos del TMT82
El TMT82 admite formas de cableado como dos hilos y cuatro hilos, según el tipo de sensor y las condiciones de alimentación en el sitio. A continuación se presentan los pasos de cableado comunes.
Pasos de cableado a dos hilos
- Confirme que la fuente de alimentación sea DC 24V y que esté desconectada.
- Conecte el polo positivo de la alimentación al terminal + del transmisor y el polo negativo al terminal -.
- La señal de 4-20 mA y la alimentación comparten el mismo circuito; la resistencia de carga se conecta en serie en el circuito.
- Después de verificar que el cableado esté firme, energice y observe si la corriente de salida es normal.
Pasos de cableado a cuatro hilos
- Conecte los cables de señal del sensor a los terminales de entrada correspondientes, prestando atención a la polaridad positiva y negativa.
- Conecte la alimentación por separado a los terminales de alimentación y la salida de señal al equipo de adquisición.
- La malla de blindaje se conecta a tierra en un solo extremo, para reducir la interferencia electromagnética.
- Después de energizar, verifique si el valor medido coincide con la temperatura real.
Comparación de métodos de cableado y referencia de parámetros
Los diferentes métodos de cableado presentan diferencias en alimentación, señal y capacidad de antiinterferencia. Para la selección y la construcción se puede consultar la siguiente tabla.
| Método de cableado | Modo de alimentación | Salida de señal | Escenario de aplicación |
|---|---|---|---|
| Dos hilos | Alimentación por lazo DC 24V | 4-20mA | Medición de campo convencional, cableado simple |
| Cuatro hilos | Alimentación independiente | 4-20mA/voltaje | Alta precisión, altos requisitos de antiinterferencia |
Precauciones de cableado
- Antes del cableado, asegúrese de desconectar la energía para evitar cortocircuitos o daños al transmisor.
- Utilice cable blindado; la malla de blindaje debe conectarse a tierra en un solo extremo para evitar interferencias por bucle de tierra.
- La resistencia de los cables del sensor debe ser lo más pequeña posible; para RTD se recomienda compensación a tres hilos.
- Después de energizar, verifique si la salida de 4-20mA corresponde a la temperatura; si es necesario, calibre con un comunicador HART.
- Los terminales de conexión deben apretarse bien para evitar que se aflojen y provoquen saltos en la señal.
Seguir las normas de cableado anteriores puede mejorar eficazmente la precisión de medición y la fiabilidad de operación del transmisor de temperatura TMT82.
