Descripción general del cableado del transmisor de temperatura TMT84
El transmisor de temperatura TMT84 es un instrumento de medición de temperatura de uso común en el sitio industrial; la corrección de su cableado afecta directamente la precisión de la medición y la estabilidad del sistema. Este artículo describe en detalle el método de cableado del TMT84, la definición de terminales y las precauciones, para ayudar al personal técnico de ingeniería a completar rápidamente la instalación.

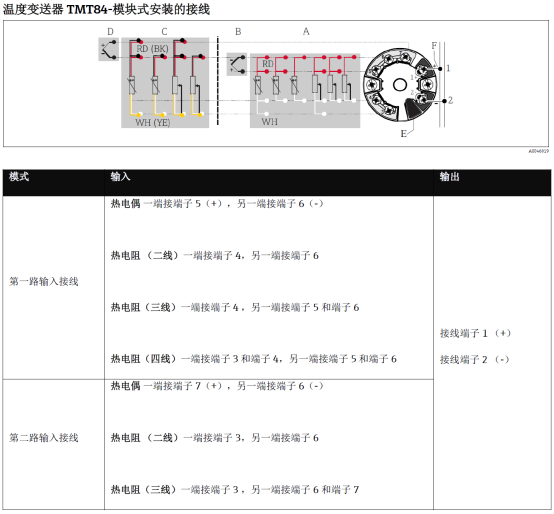

Descripción de los terminales de conexión
El TMT84 suele utilizar una carcasa de doble cámara; los terminales de conexión se encuentran en el lado de la cámara electrónica. La definición de los terminales se muestra en la siguiente tabla:
| Número de terminal | Función | Descripción |
|---|---|---|
| 1 | Polo positivo de alimentación (+) | Conectar al polo positivo de la fuente de 24 V CC |
| 2 | Polo negativo de alimentación (-) | Conectar al polo negativo de la fuente de 24 V CC, también sirve como circuito de señal de 4-20 mA |
| 3 | Entrada de sensor (+) | Conectar al extremo positivo de la resistencia térmica/termopar |
| 4 | Entrada de sensor (-) | Conectar al extremo negativo de la resistencia térmica/termopar |
Nota: El número específico de terminal puede variar ligeramente según la versión del modelo; consulte la placa de características o el manual del producto.
Pasos de cableado
- Operación con corte de energía: Asegúrese de que la alimentación esté apagada para evitar descargas eléctricas o daños al transmisor.
- Abrir la carcasa: Desenrosque la tapa de la cámara electrónica para dejar al descubierto los terminales de conexión.
- Conectar la alimentación y la línea de señal: Conecte el polo positivo de la fuente de 24 V CC al terminal 1 y el negativo al terminal 2. Si se utiliza salida de 4-20 mA, la línea de señal también se deriva del terminal 2 hacia el sistema de control.
- Conectar el sensor: Según el tipo de sensor (resistencia térmica o termopar), conecte las líneas de señal a los terminales 3 y 4. Para resistencias térmicas de tres hilos, se debe conectar adicionalmente un cable de compensación.
- Verificar y apretar: Confirme que todas las conexiones estén firmes, sin cortocircuitos ni circuitos abiertos.
- Restaurar la alimentación: Cierre la carcasa, conecte la alimentación y observe si el transmisor funciona normalmente.
Precauciones de cableado
- Polaridad de la alimentación: Está estrictamente prohibido invertir la alimentación, de lo contrario se puede dañar el transmisor.
- Aislamiento de señal: Si existe una fuerte interferencia electromagnética en el sitio, se recomienda utilizar cable blindado y conectar el blindaje a tierra en un solo extremo.
- Compatibilidad del sensor: Asegúrese de que la configuración del transmisor coincida con el tipo de sensor (por ejemplo, Pt100, termopar tipo K, etc.).
- Protección ambiental: Después de completar el cableado, asegúrese de que la carcasa esté sellada para evitar la entrada de humedad o polvo.
- Entornos a prueba de explosión: Cuando se utilice en áreas peligrosas, se deben cumplir las normas a prueba de explosión, utilizando cableado de seguridad intrínseca o a prueba de explosión.
Preguntas frecuentes y solución de problemas
Sin señal de salida
- Verifique si la alimentación es normal y si la polaridad es correcta.
- Verifique si el sensor está dañado o si el cableado está flojo.
- Confirme si la configuración del transmisor es correcta.
Fluctuación de la señal de salida
- Verifique si el cable blindado está bien conectado a tierra.
- Elimine fuentes de interferencia intensa cercanas.
- Verifique si el cableado del sensor está firme.
Resumen
El cableado correcto es la base para el funcionamiento fiable del transmisor de temperatura TMT84. Si se siguen los pasos y precauciones anteriores, se pueden evitar eficazmente las fallas comunes y garantizar la precisión de la medición. Para obtener información más detallada sobre configuración y puesta en marcha, consulte el manual del producto o comuníquese con el soporte técnico.
