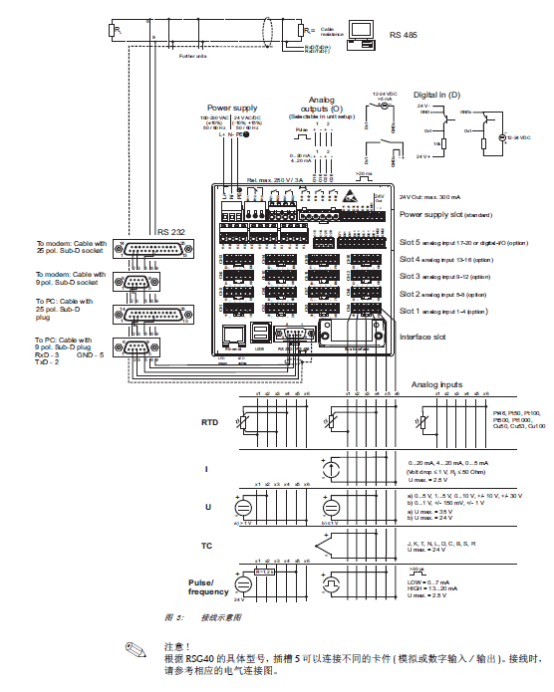

Resumen del cableado del RSG40
El cableado del RSG40 utiliza un diseño modular y admite varios tipos de sensores y salidas de señal. Todos los conectores detrás del instrumento son bloques de terminales de rosca o de resorte, con protección de polaridad, lo que garantiza una conexión cómoda y rápida. Un cableado correcto es la base para garantizar la precisión de la medición y la seguridad del equipo.
Cableado de la salida de tensión auxiliar del sensor
El RSG40 puede proporcionar una salida de tensión auxiliar para sensores de dos o cuatro hilos. Seleccione el método de cableado correspondiente según el tipo de sensor para garantizar que el circuito de señal sea correcto.

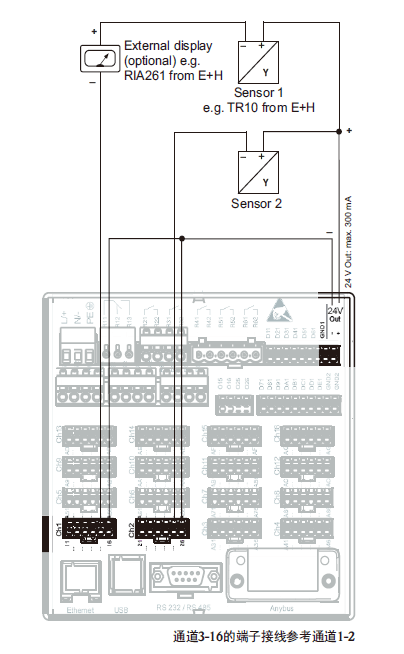

Cableado de sensores de dos hilos
Los sensores de dos hilos comparten dos cables para alimentación y señal; al cablear, se debe prestar atención a la polaridad. El terminal de salida de tensión auxiliar proporciona alimentación al sensor y, al mismo tiempo, recibe la señal de corriente.

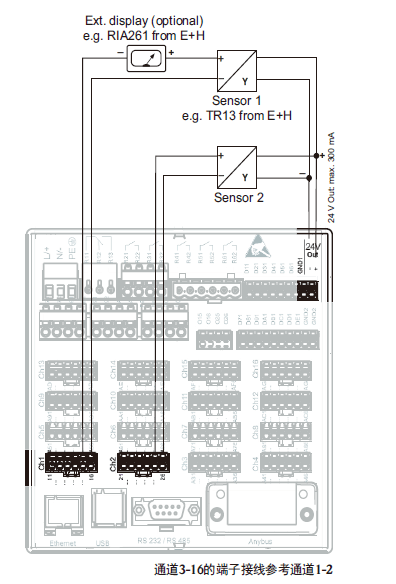

Cableado de sensores de cuatro hilos
Los sensores de cuatro hilos separan la alimentación y la señal; al cablear, se deben conectar por separado el positivo y negativo de la alimentación y el positivo y negativo de la señal. El terminal de salida de tensión auxiliar alimenta de forma independiente al sensor, y los terminales de señal se conectan al instrumento.
Especificaciones del cable y terminales de resorte
El RSG40 utiliza terminales de resorte, que permiten una conexión rápida sin necesidad de tornillos. Utilice un destornillador de tamaño 0 para abrir el terminal de resorte, inserte el conductor y suéltelo para bloquearlo. Al realizar el cableado, seleccione el diámetro de conductor adecuado según el tipo de señal.
Requisitos de diámetro del conductor y longitud de pelado
Los diferentes tipos de señal tienen requisitos claros sobre la sección transversal del conductor y la longitud de pelado; los parámetros específicos se muestran en la siguiente tabla.
| Tipo de conexión | Tipo de terminal | Diámetro máximo del conductor | Longitud de pelado |
|---|---|---|---|
| E/S digital, RS485, entrada analógica | Terminal de resorte | 1,5 mm² (14 AWG) | 10 mm (0,39 in) |
| Señal de alimentación | Terminal de rosca | 2,5 mm² (13 AWG) | 6 mm (0,24 in) |
| Relé | Terminal de resorte | 2,5 mm² (13 AWG) | 10 mm (0,39 in) |
Pasos de la operación de cableado
Siga los pasos a continuación para garantizar un cableado firme y confiable:
- Confirme que la alimentación esté desconectada para evitar operar con tensión.
- Pele el aislamiento del conductor según el tipo de cableado; la longitud de pelado debe cumplir con los requisitos de la tabla anterior.
- Inserte un destornillador de tamaño 0 en el orificio de liberación del terminal de resorte para abrir el terminal.
- Inserte el conductor desnudo hasta el fondo del orificio del terminal, retire el destornillador y el terminal se bloqueará automáticamente.
- Tire suavemente del conductor para confirmar que la conexión es firme y no está floja.
Precauciones de cableado
- Todos los conectores tienen protección de polaridad; una conexión inversa no dañará el instrumento, pero la señal puede ser anómala.
- Las señales de E/S digital, RS485 y entrada analógica deben utilizar terminales de resorte, con un diámetro de conductor no superior a 1,5 mm².
- La señal de alimentación utiliza terminales de rosca, con un diámetro de conductor no superior a 2,5 mm² y una longitud de pelado de 6 mm.
- La salida de relé utiliza terminales de resorte, con un diámetro de conductor no superior a 2,5 mm² y una longitud de pelado de 10 mm.
- Después de completar el cableado, verifique que todos los terminales estén apretados para evitar errores de medición por conexiones falsas.
