Guía de operación de salida de corriente analógica PMX5x/FMX5x

Los instrumentos de las series PMX5x y FMX5x admiten la función de salida de corriente analógica, que puede utilizarse para pruebas o calibración. Este artículo proporciona pasos detallados basados en operaciones reales de teclas. Antes de la operación, asegúrese de que el instrumento esté en estado de funcionamiento normal.

Pasos de operación

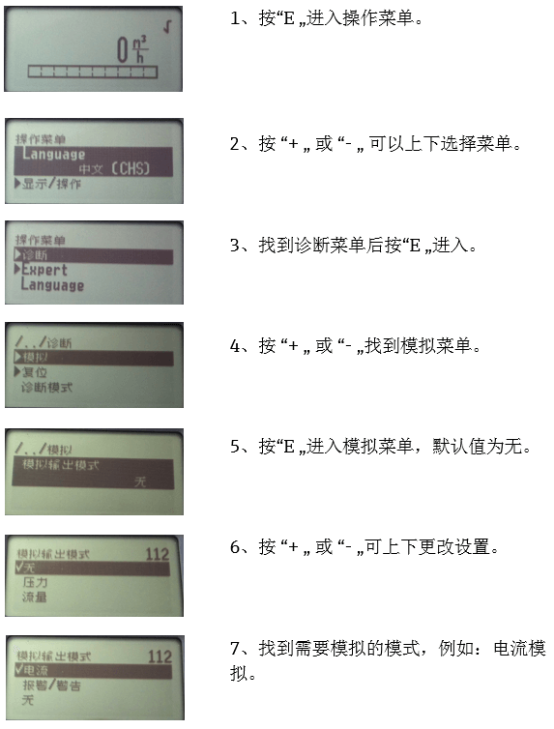

  1. Presione la tecla “E” para entrar al menú de operación.
  2. Presione las teclas “+” o “-” para seleccionar el menú hacia arriba o hacia abajo.
  3. Después de encontrar el menú de diagnóstico, presione la tecla “E” para entrar.
  4. Presione las teclas “+” o “-” para encontrar el menú de simulación.
  5. Presione la tecla “E” para entrar al menú de simulación; el valor predeterminado es ninguno.
  6. Presione las teclas “+” o “-” para cambiar la configuración hacia arriba o hacia abajo.
  7. Encuentre el modo que necesita simular, por ejemplo, simulación de corriente.

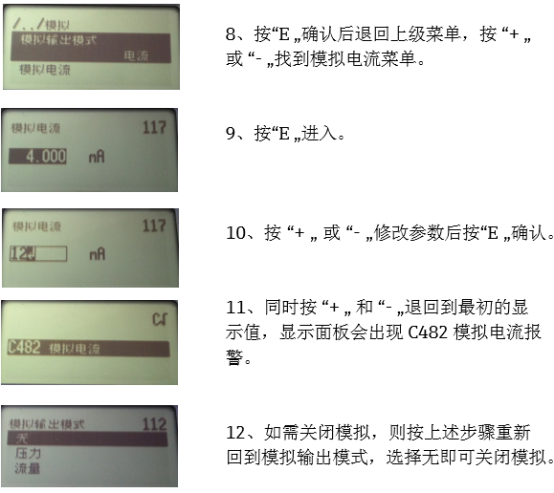

  1. Presione la tecla “E” para confirmar y luego regrese al menú superior; presione las teclas “+” o “-” para encontrar el menú de corriente de simulación.
  2. Presione la tecla “E” para entrar.
  3. Presione las teclas “+” o “-” para modificar los parámetros y luego presione la tecla “E” para confirmar.
  4. Presione simultáneamente las teclas “+” y “-” para volver al valor de visualización inicial; en el panel de visualización aparecerá la alarma de corriente analógica C482.
  5. Si necesita desactivar la simulación, siga los pasos anteriores para volver al modo de salida de simulación y seleccione ninguno para desactivarla.

Precauciones

  • No apague la alimentación durante la operación para evitar la pérdida de la configuración.
  • La salida de corriente analógica solo se utiliza para pruebas; desactívela a tiempo después de finalizar.
  • Si aparece una alarma, desactive la simulación siguiendo los pasos o comuníquese con el soporte técnico.
