Resumen del cableado del registrador de datos RSG35
El registrador de datos universal RSG35 se utiliza para la lectura electrónica, visualización, registro, análisis, transmisión remota y copia de seguridad de señales de entrada analógicas y digitales. El dispositivo puede diseñarse para montaje en panel o en armario, y también puede operarse opcionalmente en una carcasa de sobremesa o de campo. A continuación se describe su conexión de líneas y el método de configuración básica.
Pasos detallados del cableado del RSG35

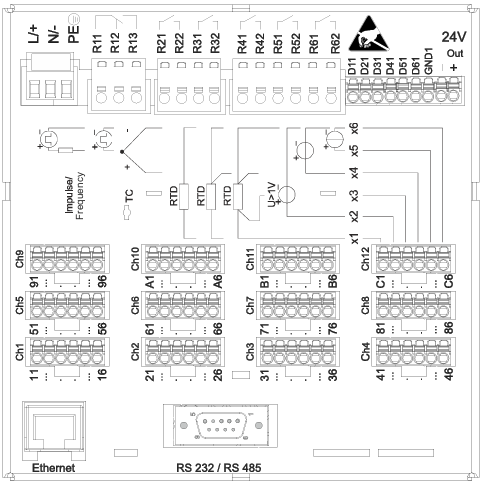

Tomando como ejemplo la conexión del transmisor de temperatura TM82 con el RSG35, realice la operación según el diagrama de cableado del RSG35. A continuación se presentan los pasos específicos de cableado:
- Conectar la alimentación de 24 V: Conecte el cable de alimentación de 24 V al terminal de alimentación del RSG35, donde L es el polo positivo y N es el polo negativo.
- Conectar el polo positivo del transmisor: Conecte el polo positivo del transmisor al polo positivo del terminal auxiliar.
- Conectar el polo negativo del transmisor: Conecte el polo negativo del terminal auxiliar a la entrada analógica (Ch1 o Ch2, cualquiera de las dos), y al mismo tiempo conecte el polo negativo del terminal auxiliar a la sexta interfaz, y el polo negativo del transmisor de temperatura a la quinta interfaz.
- Otros transmisores: Otros tipos de transmisores también pueden cablearse siguiendo este método de conexión.
Una vez que el cableado sea correcto, se puede operar y configurar el dispositivo.
Formas de conexión del termopar
Si se conecta un termopar, se deben seleccionar los terminales correspondientes según el tipo de hilos:
| Tipo de termopar | Terminales de conexión |
|---|---|
| Dos hilos | Conectar a los puertos 1 y 6 |
| Tres hilos | Conectar a los terminales 1, 4 y 6 |
Asegúrese de que las conexiones estén firmes para evitar interferencias en la señal.
