E+H超声波液位计概述
E+H超声波液位计是工业物位测量中的主流仪表，采用非接触式测量原理，适用于液体、浆料及部分固体颗粒的连续液位监测。其核心优势在于安装简便、维护量低，且不受介质密度、粘度等参数影响。
工作原理与技术特点

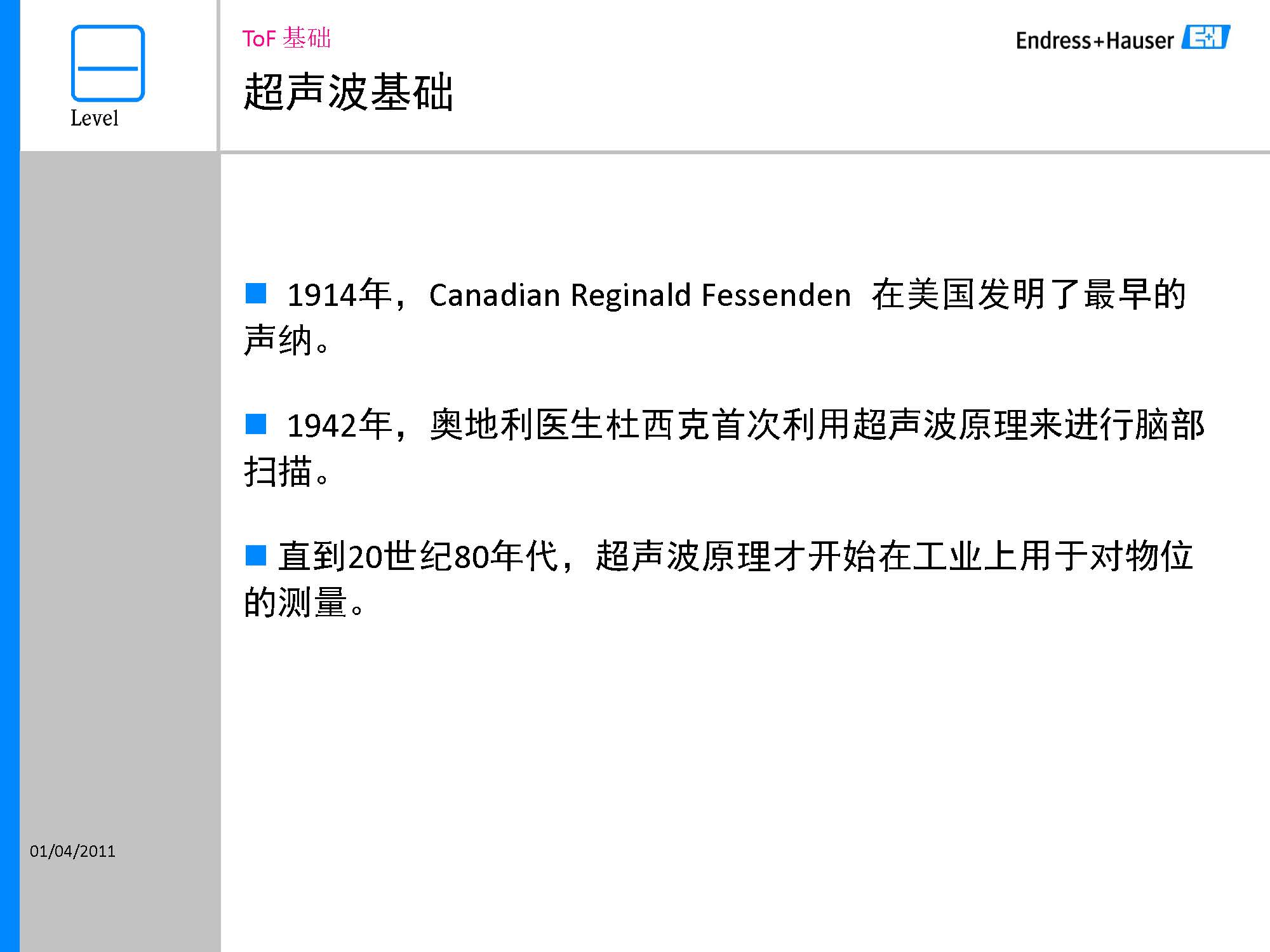

超声波测距原理

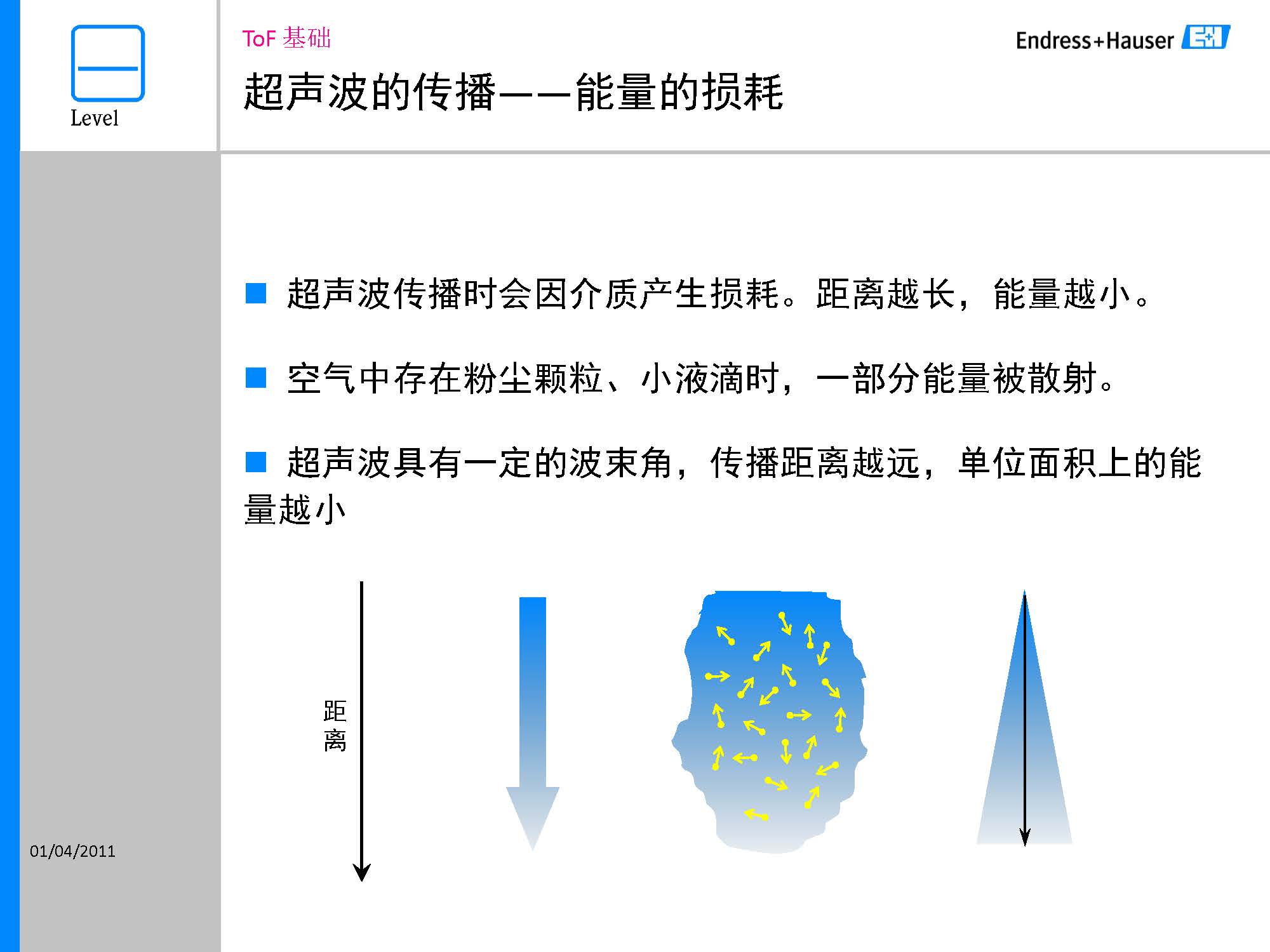

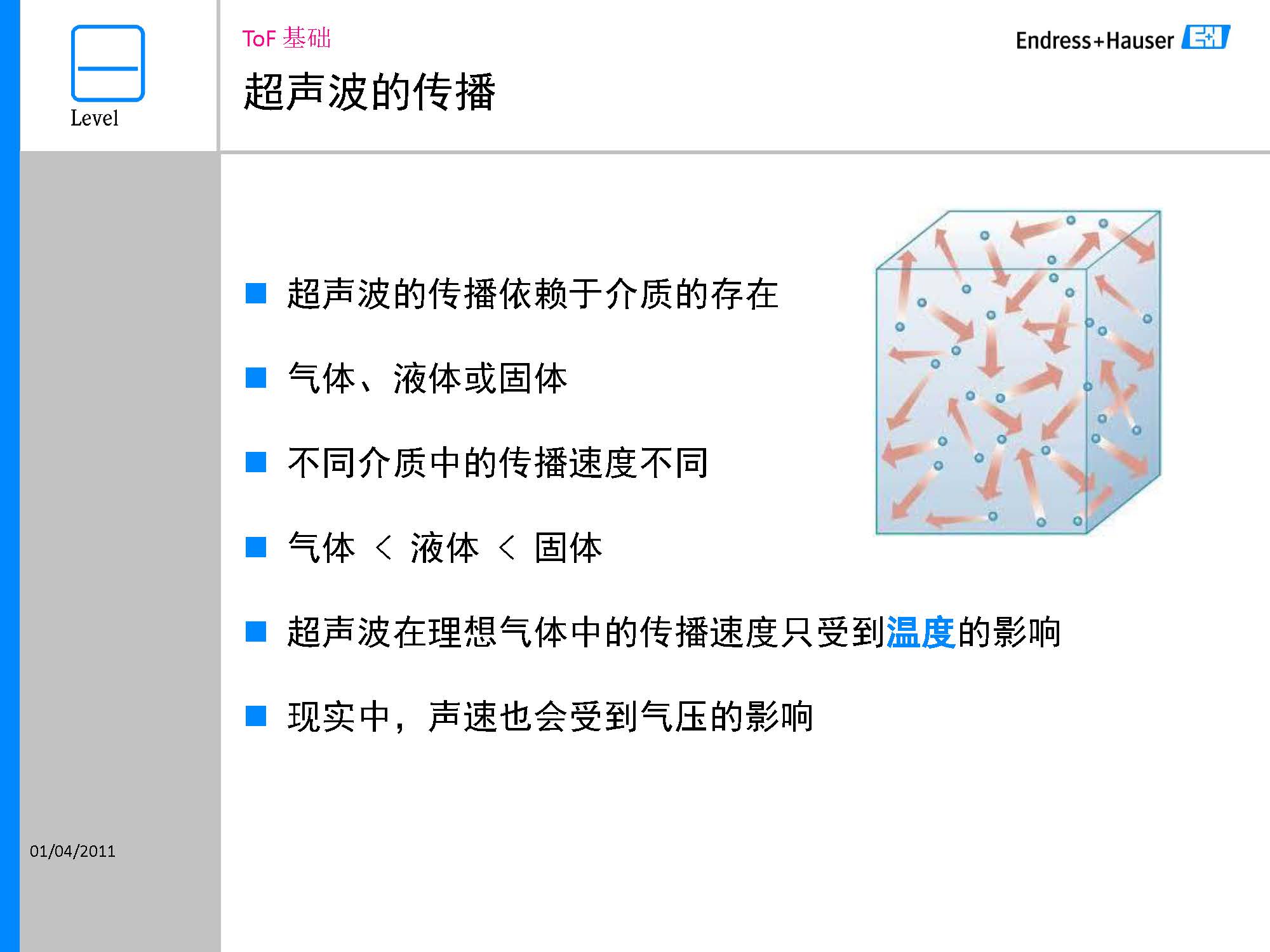

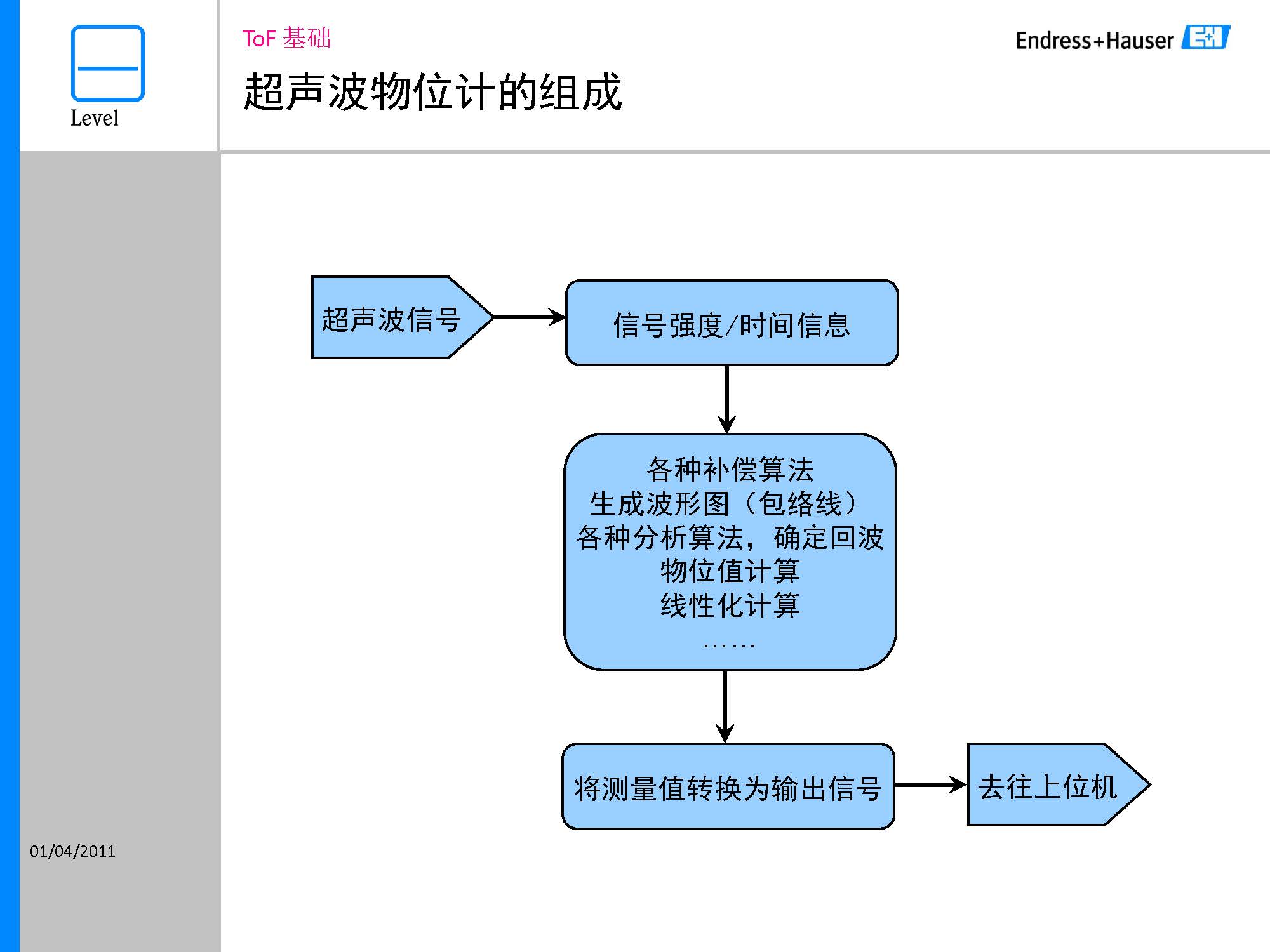

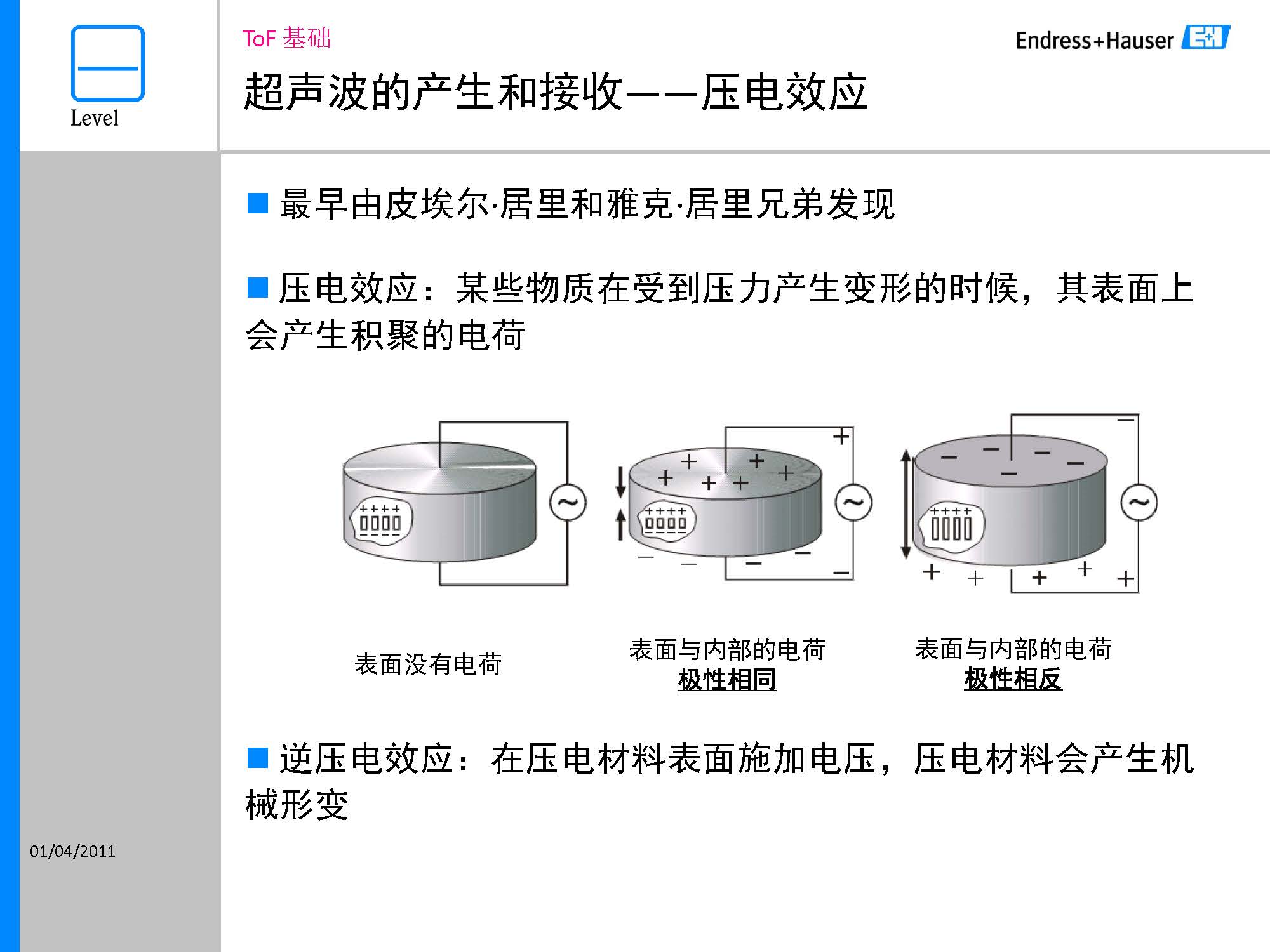

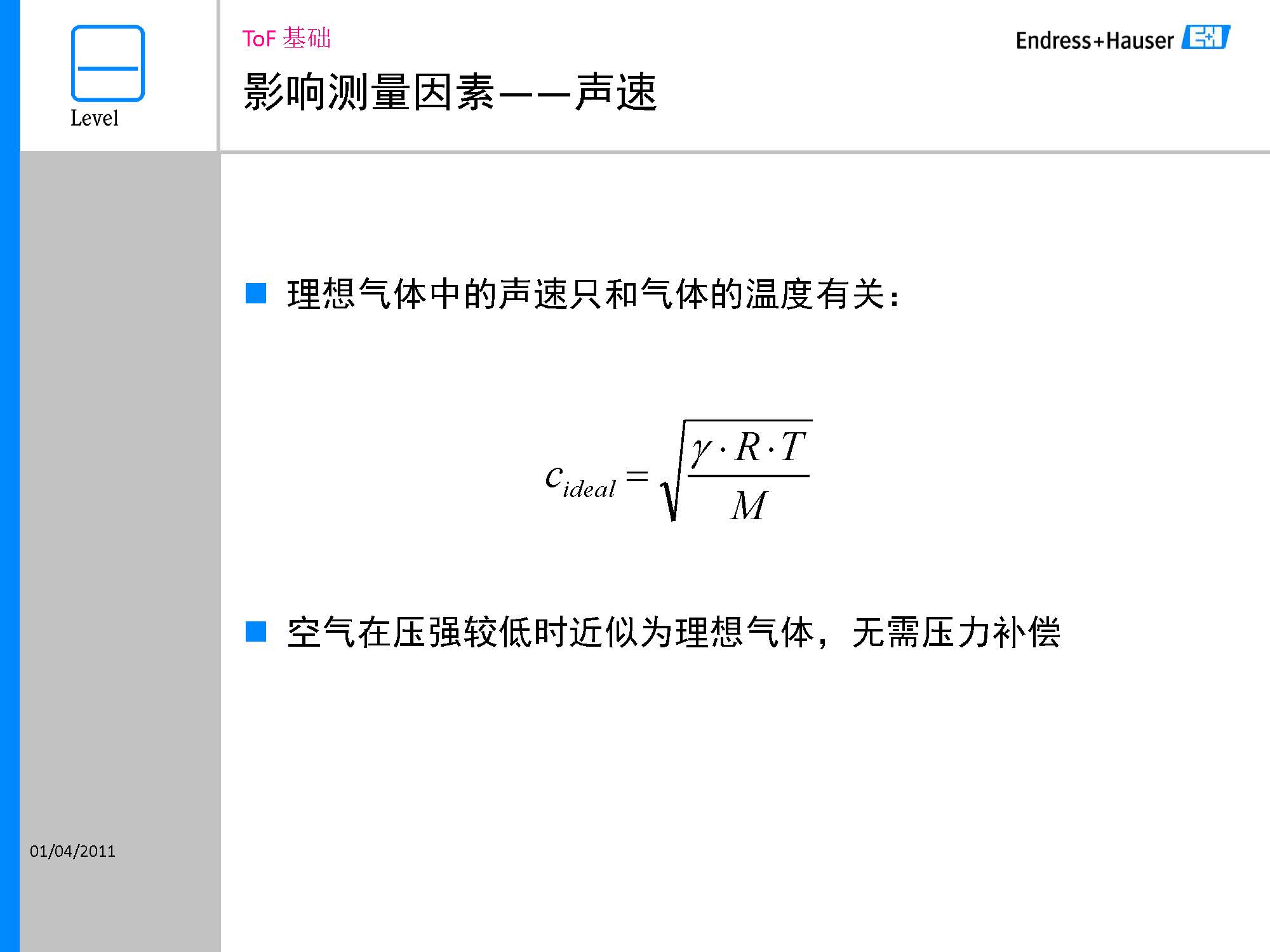

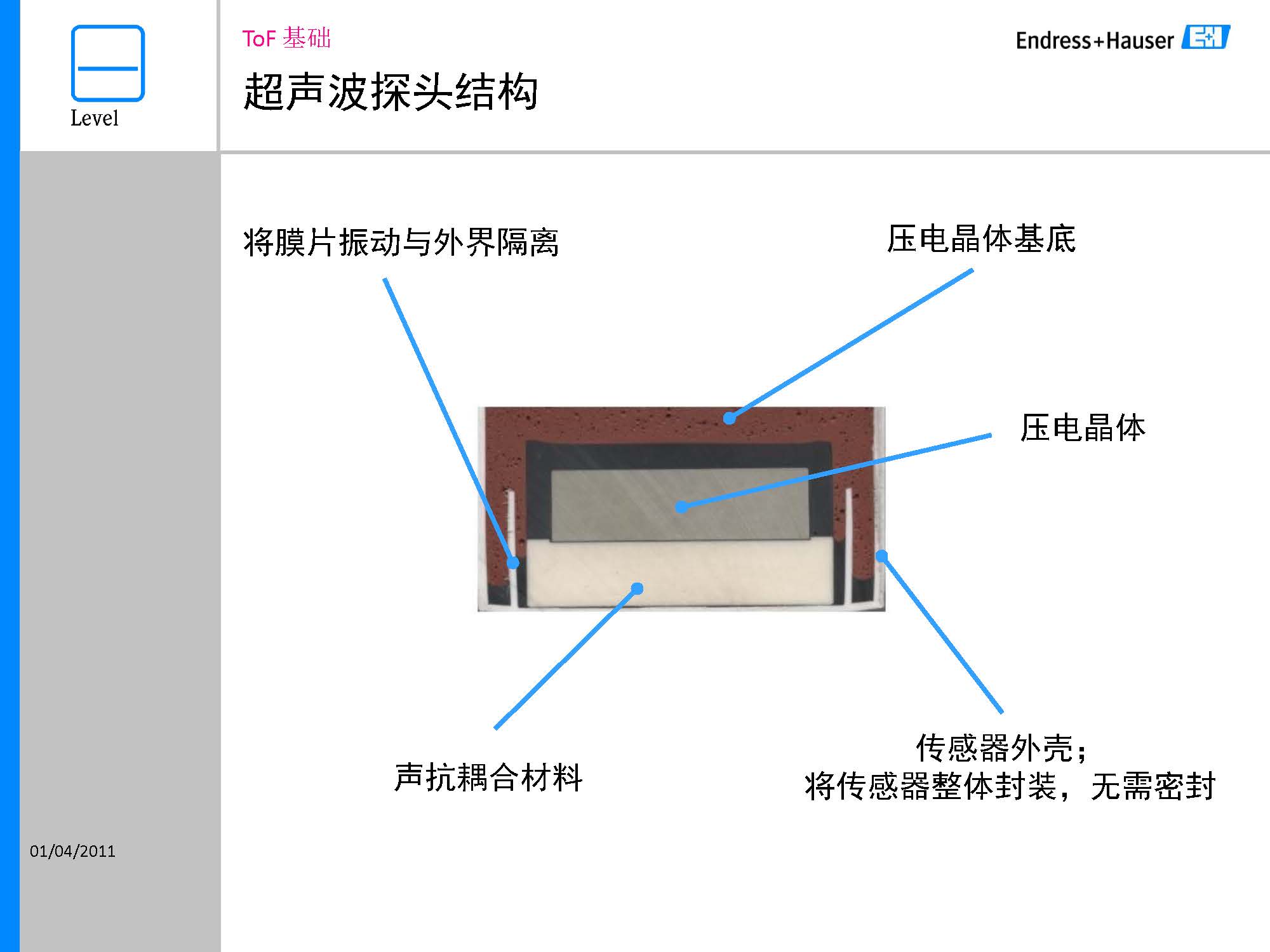

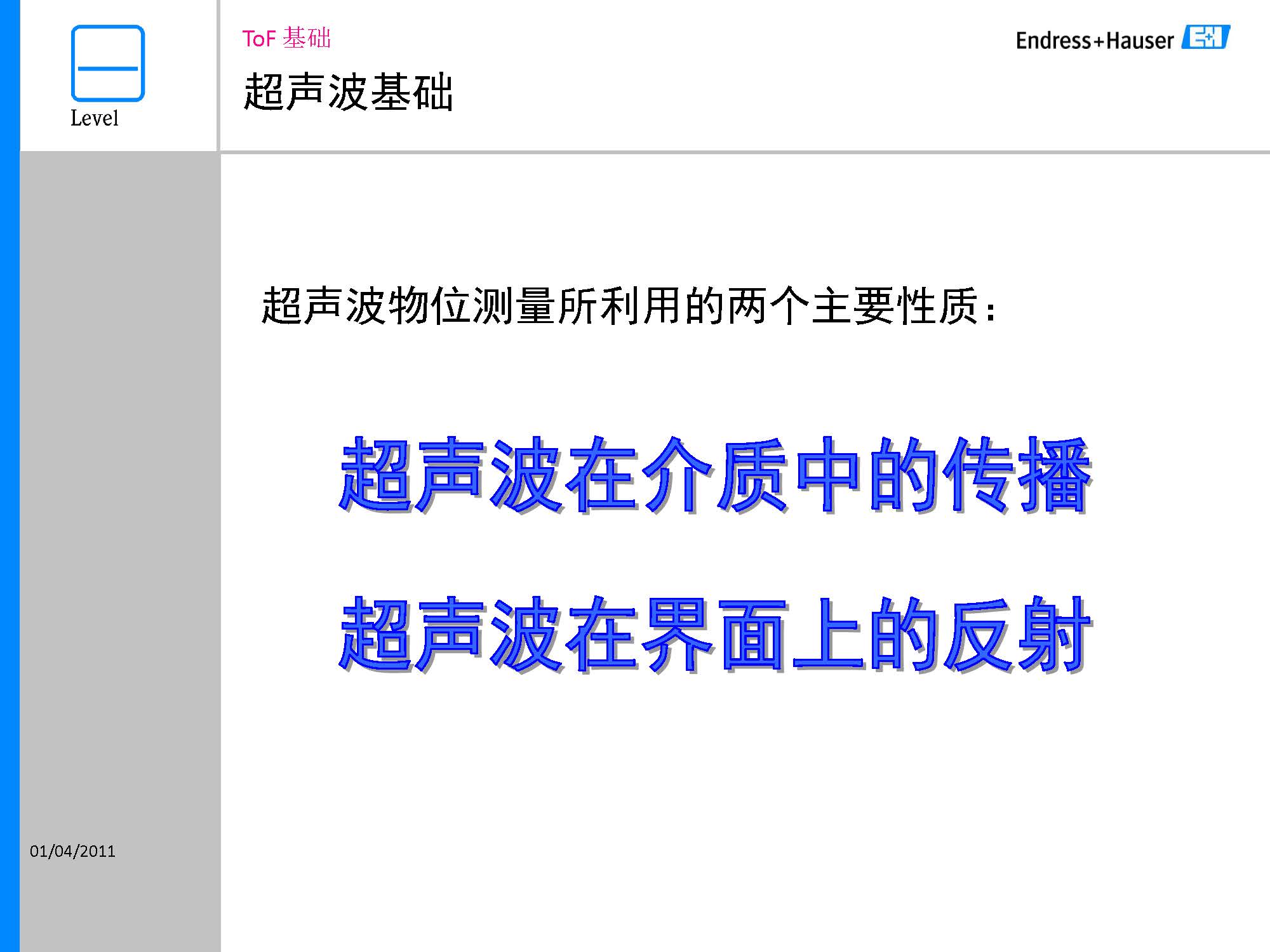

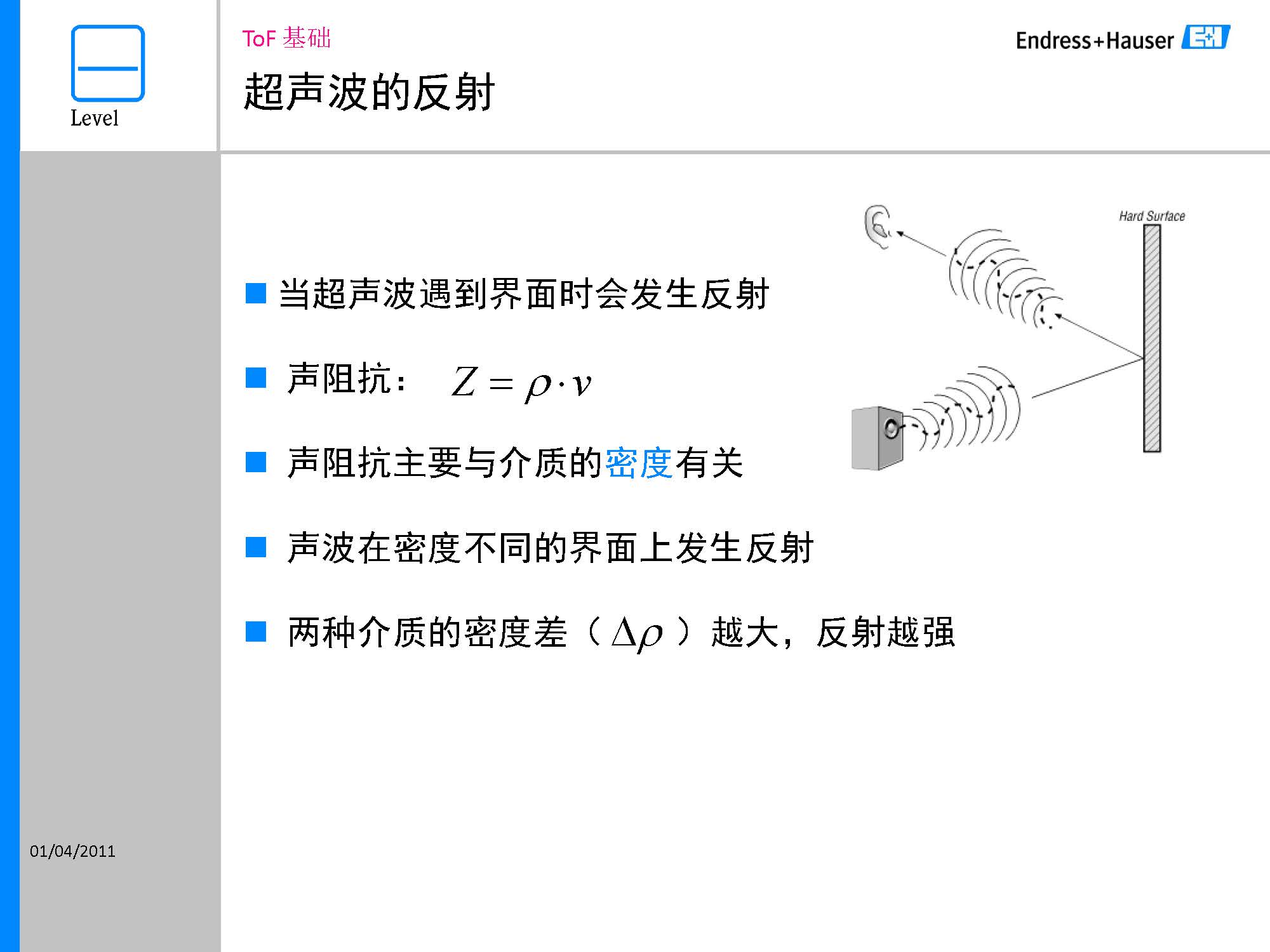

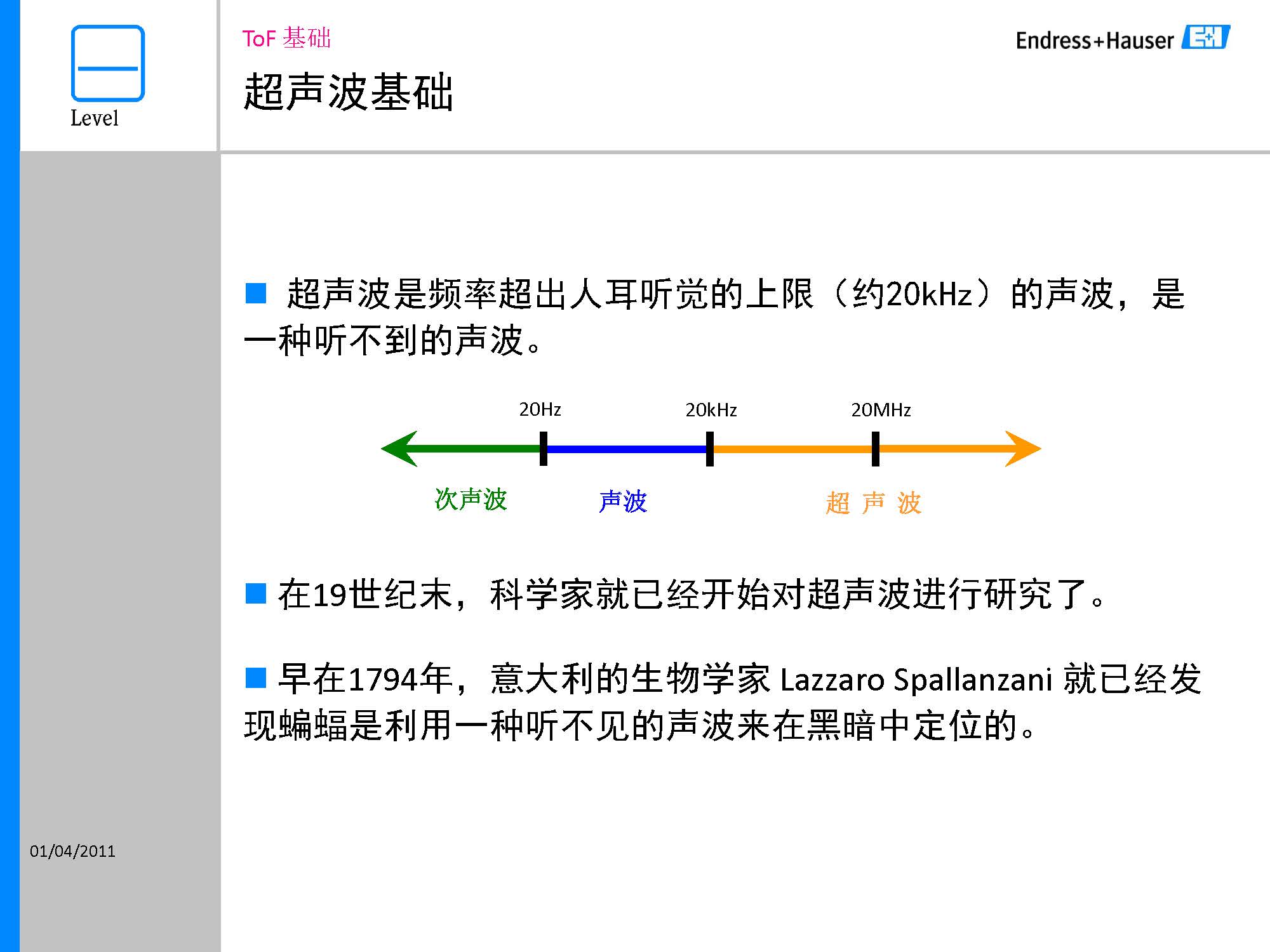

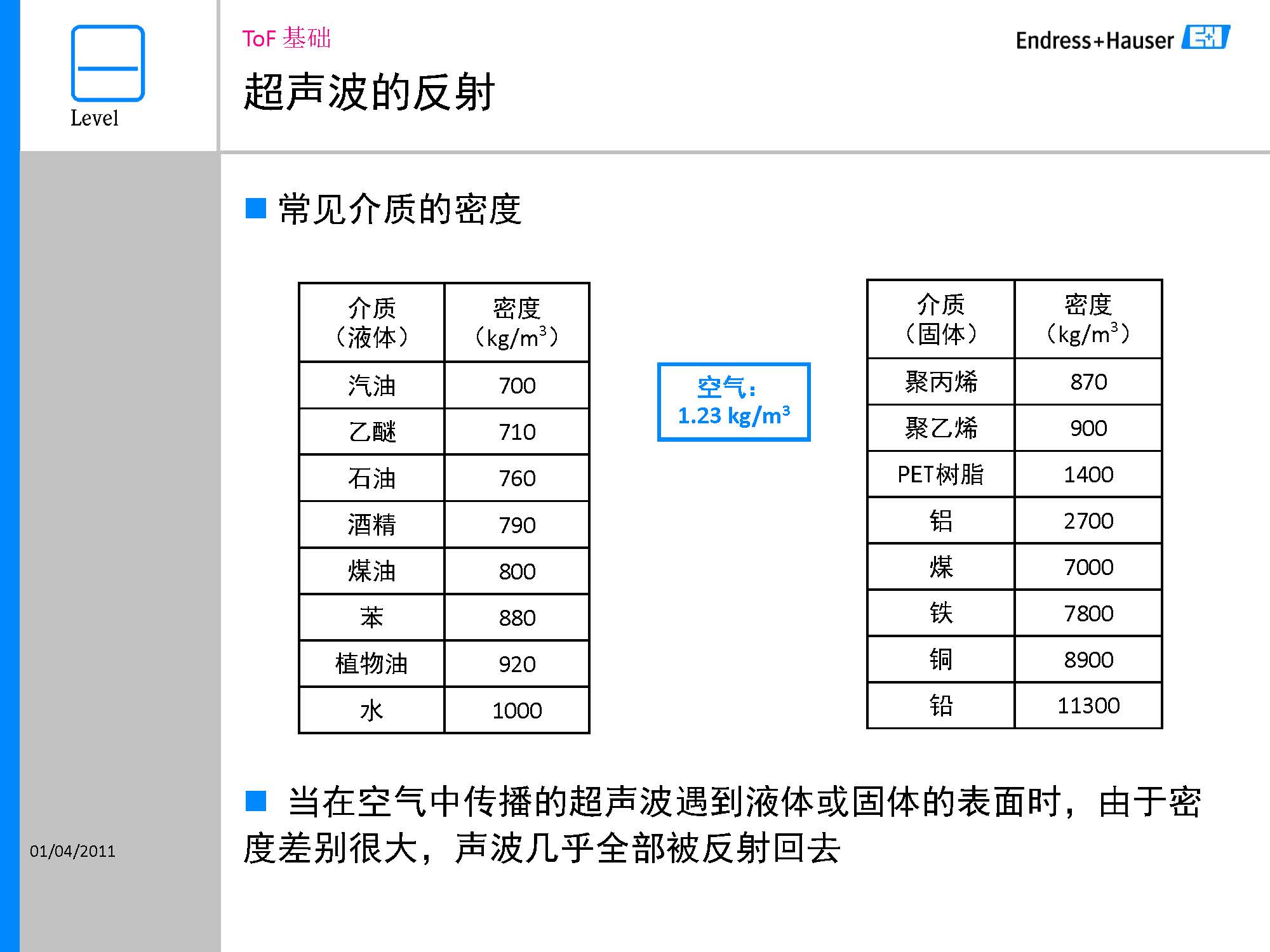

E+H超声波液位计通过换能器发射高频声波脉冲，声波遇到液面反射后被同一换能器接收。仪表根据声波传播时间与声速计算距离，进而换算出液位高度。

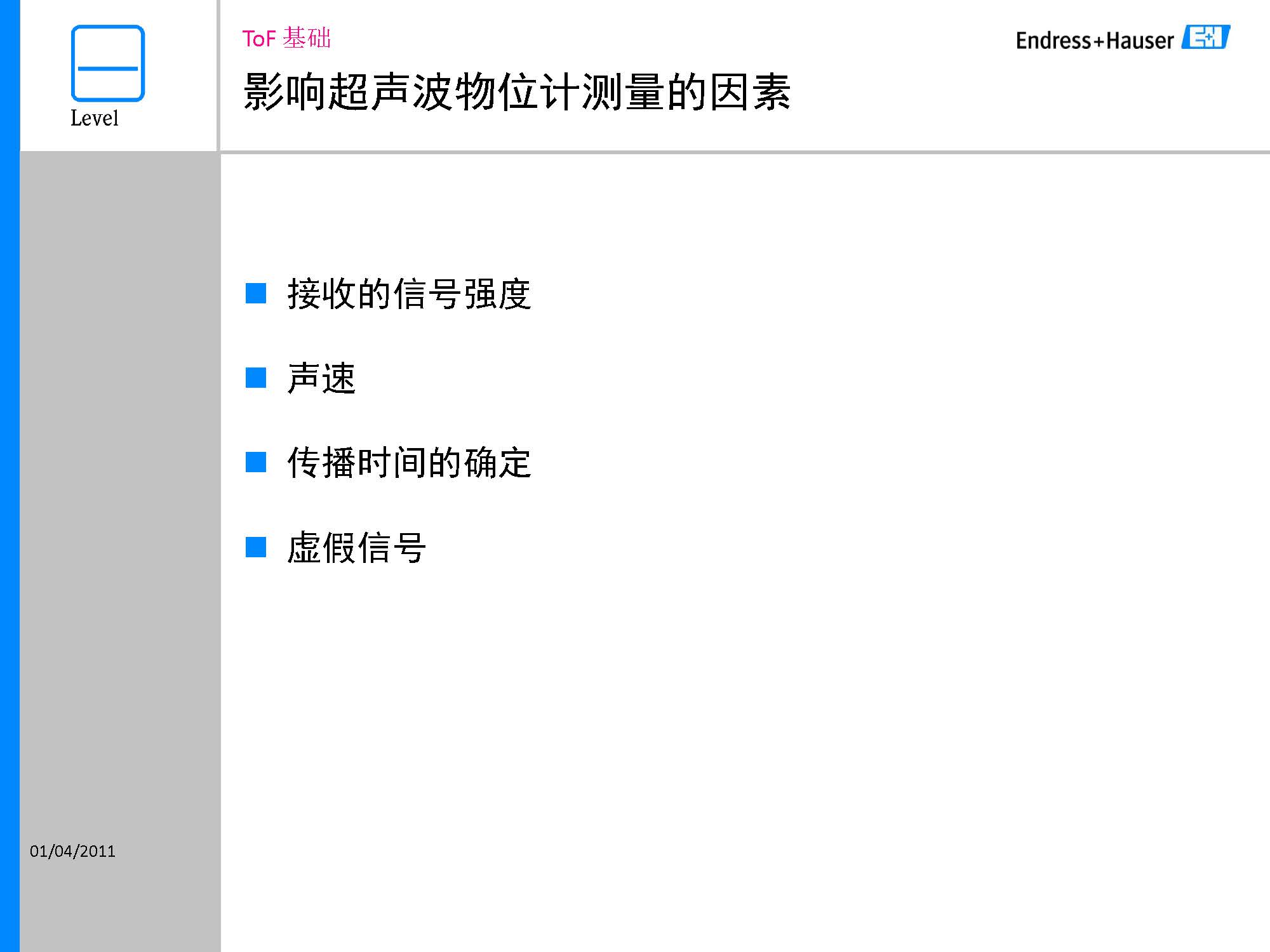

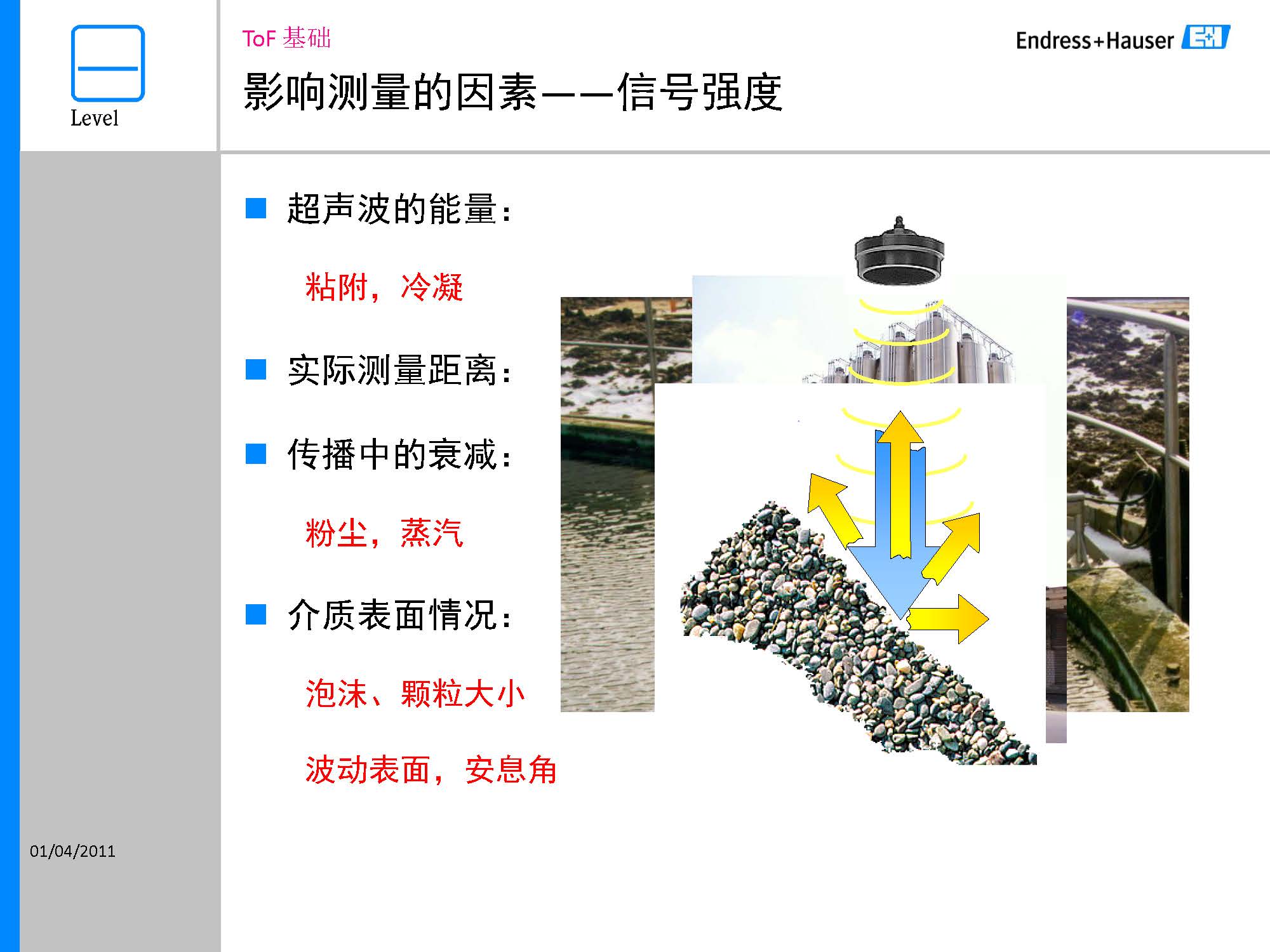

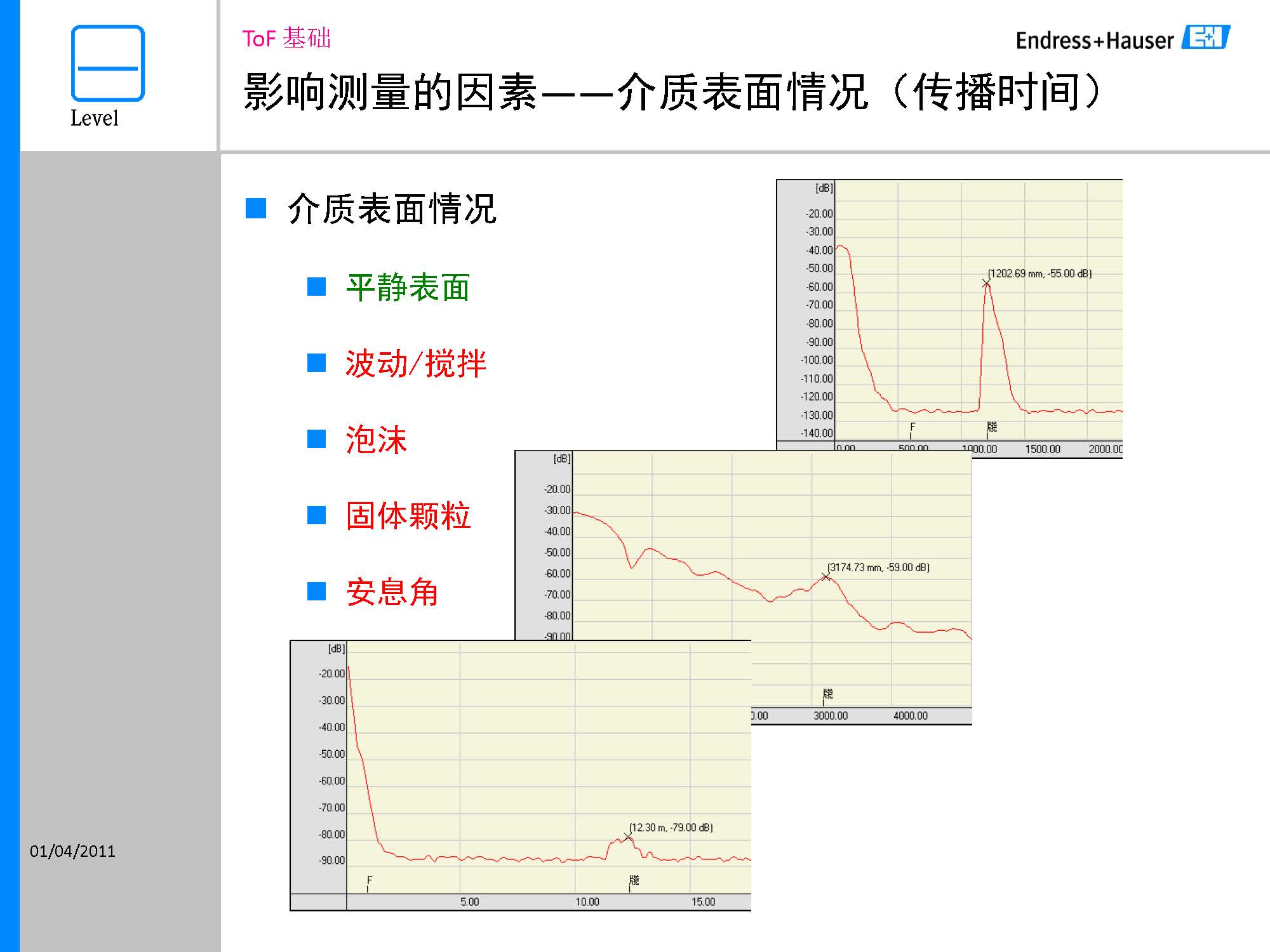

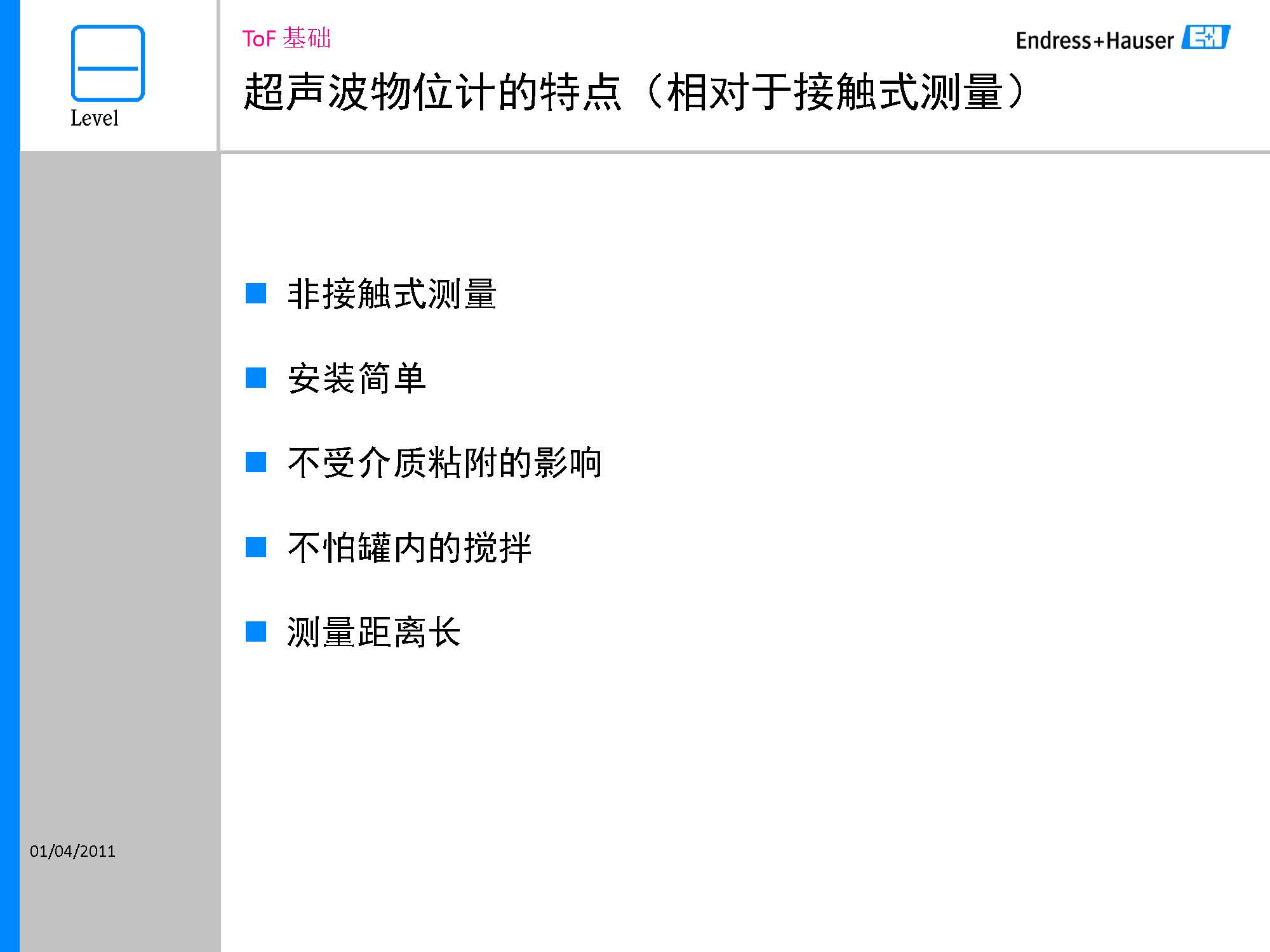

- 非接触测量：不与介质直接接触，避免腐蚀和污染。
- 适用广泛：可测水、酸碱溶液、油品及泥浆等。
- 响应快速：典型响应时间小于1秒，满足实时控制需求。
关键技术参数

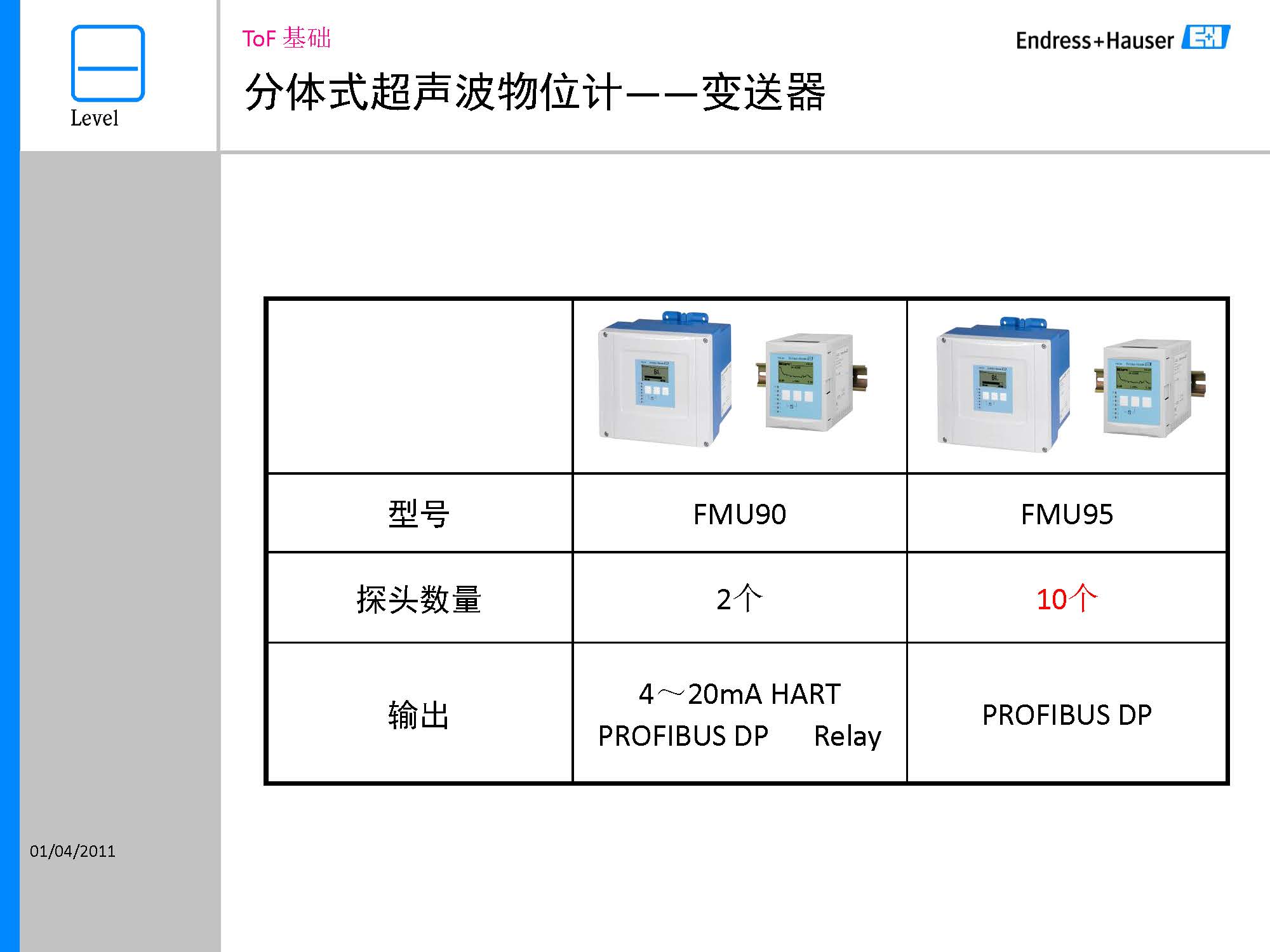

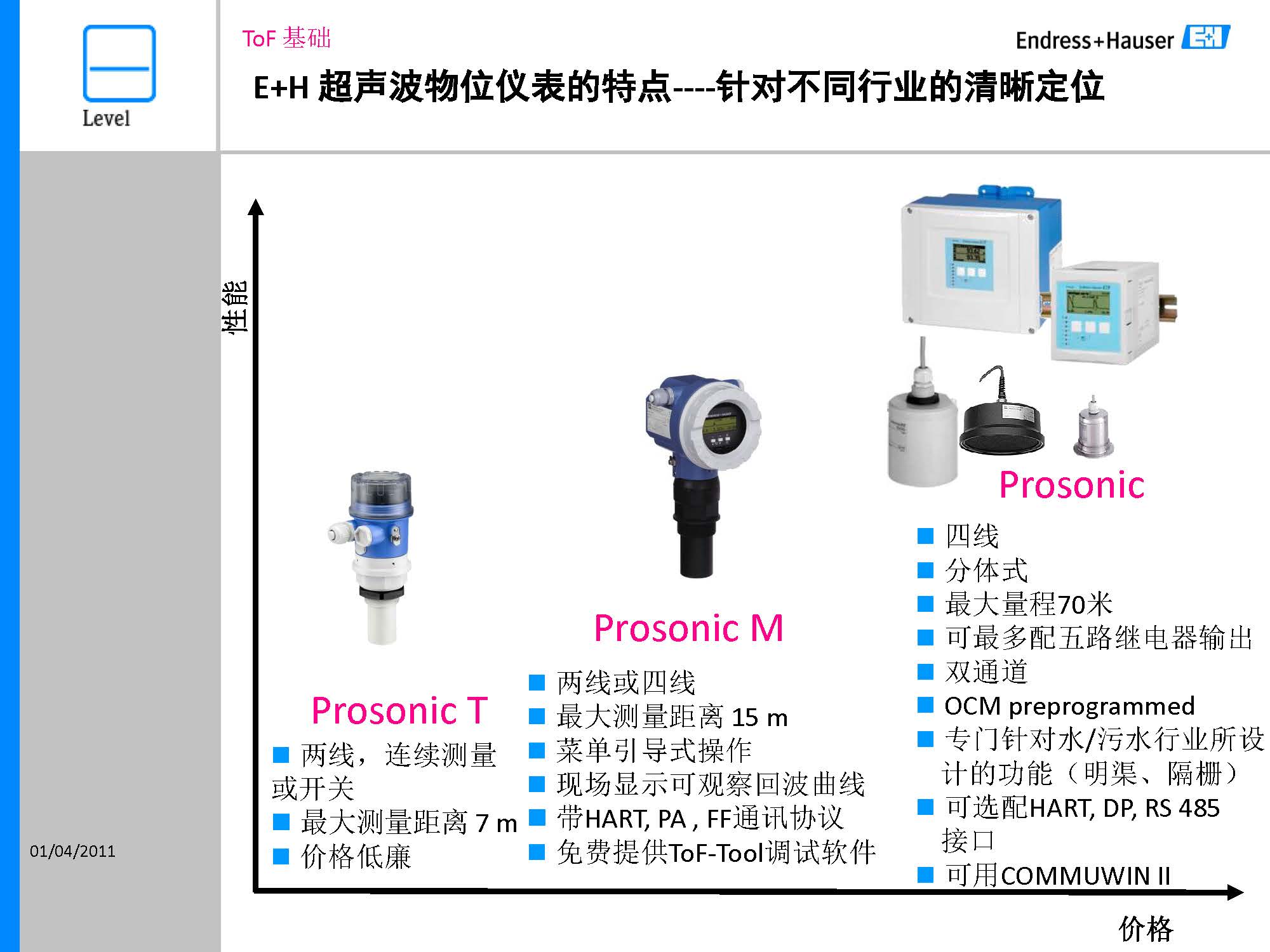

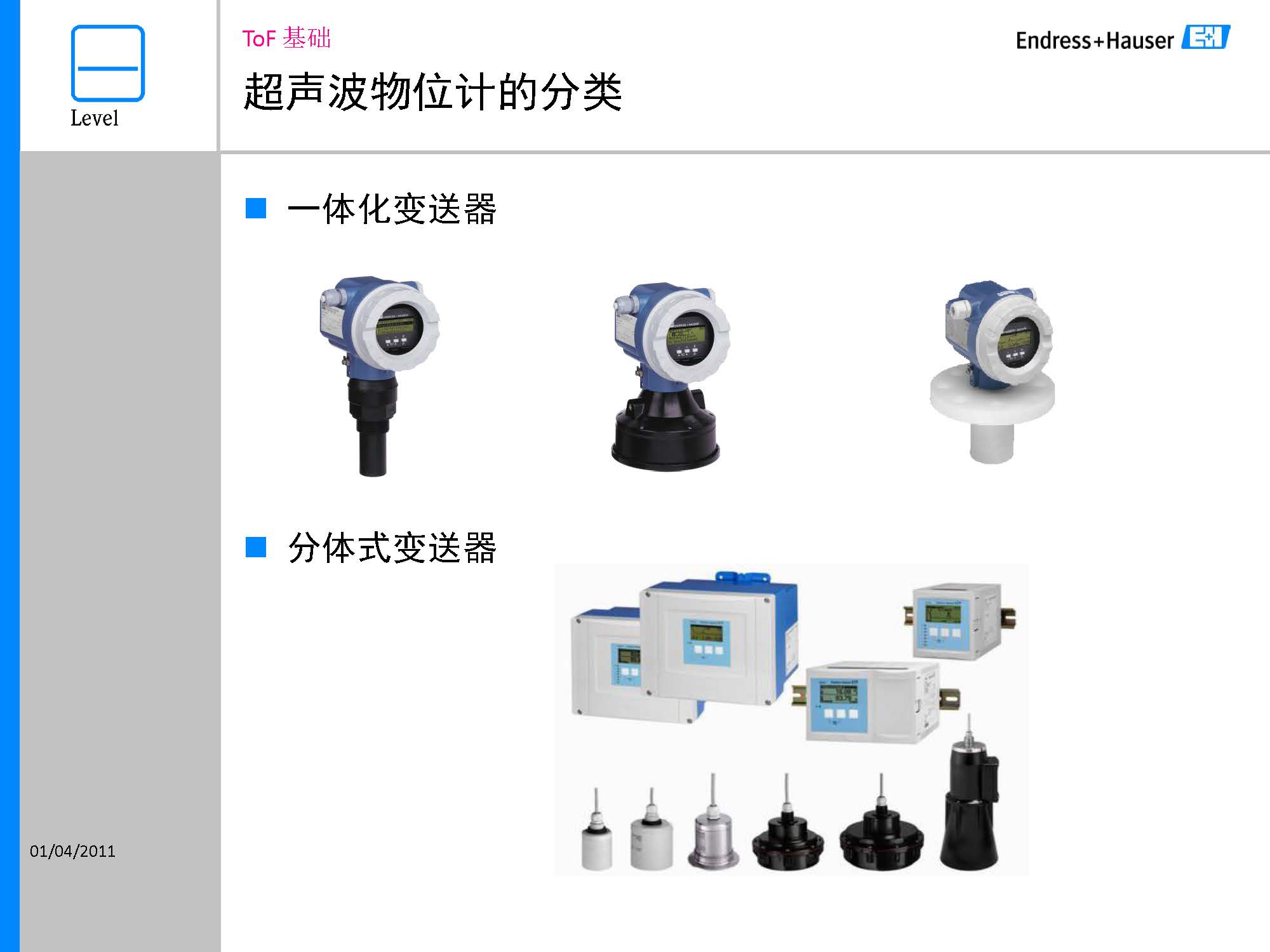

选型时需重点关注量程、精度、过程连接及输出信号。下表列出E+H常见系列的核心参数对比。

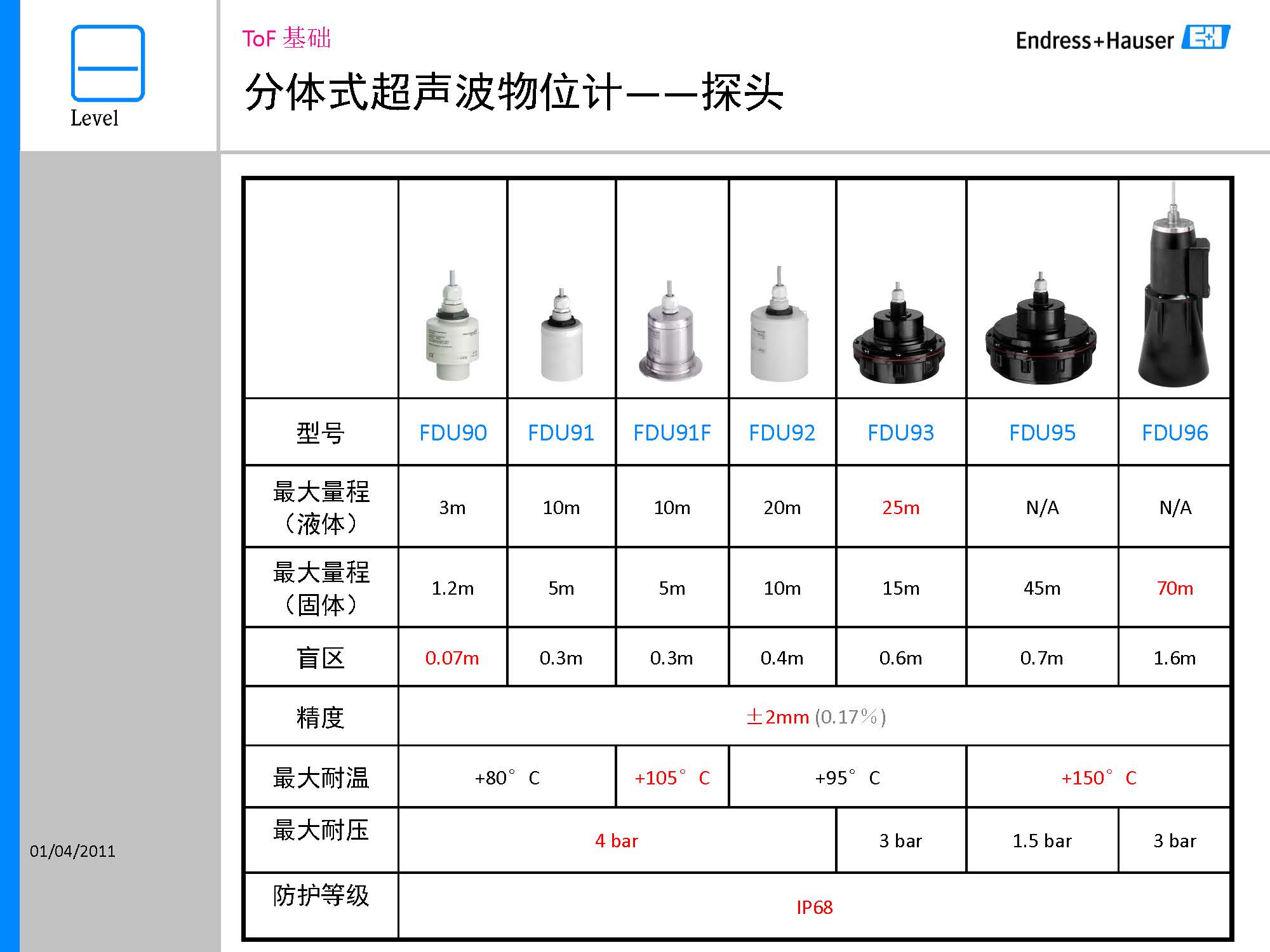

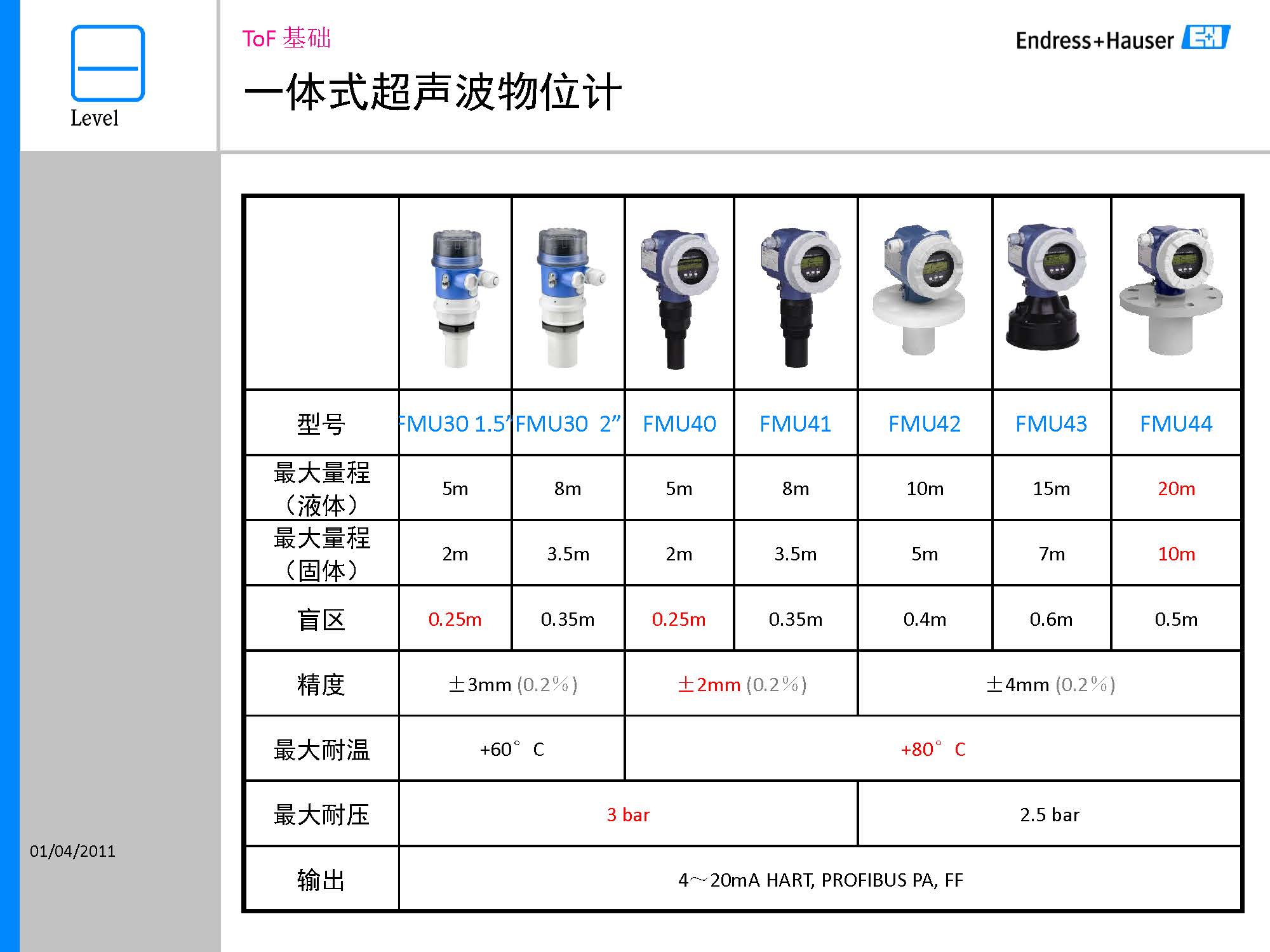

| 参数 | Prosonic S | Prosonic T | Levelflex |
|---|---|---|---|
| 测量范围 | 0~20m | 0~15m | 0~45m |
| 精度 | ±0.2% | ±0.3% | ±0.1% |
| 输出信号 | 4-20mA/HART | 4-20mA | 4-20mA/Profibus |
| 防护等级 | IP67 | IP66 | IP68 |
安装与调试指南
安装注意事项
正确的安装是保证测量精度的前提。以下要点需严格遵循：

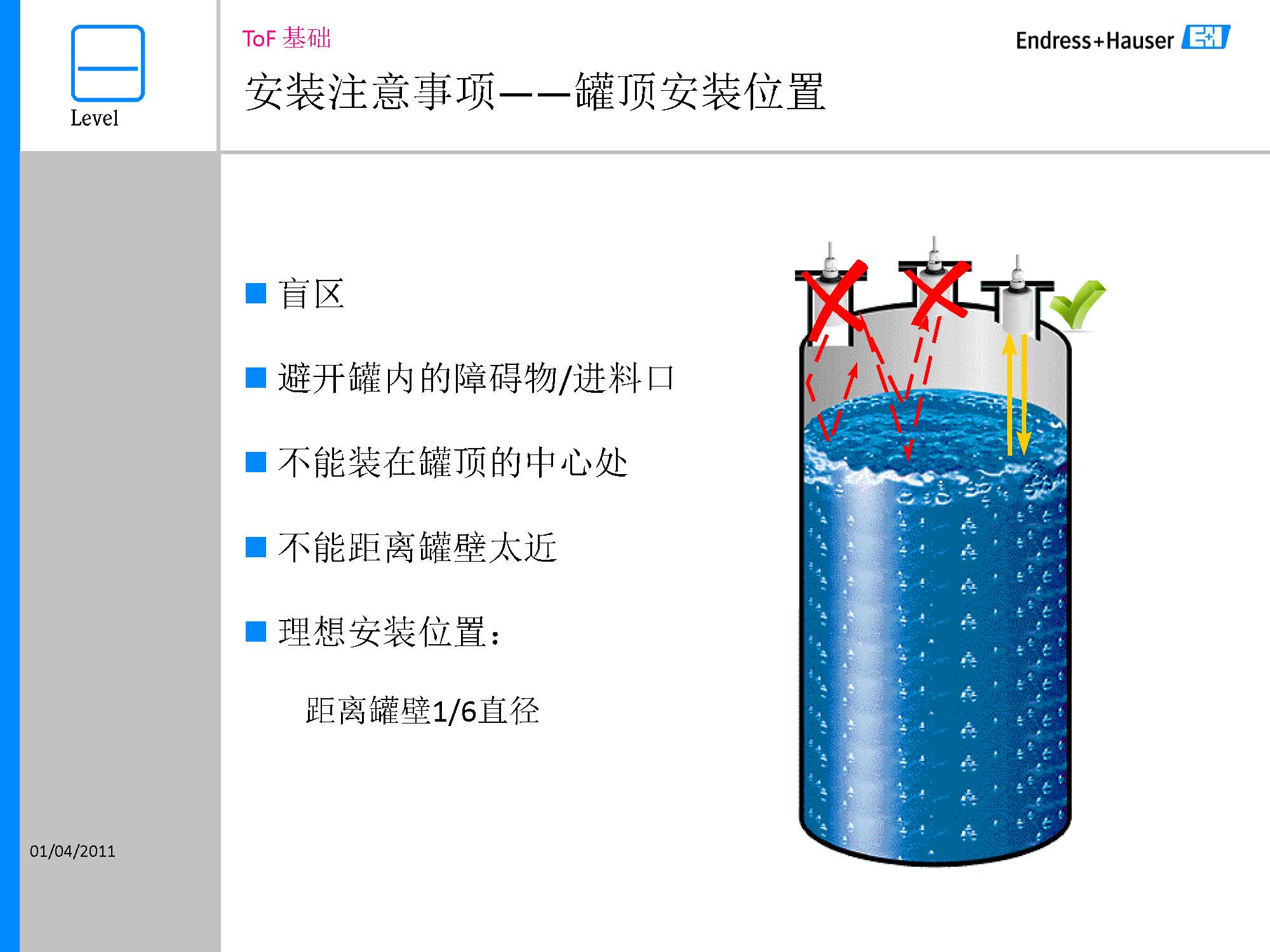

- 确保换能器垂直于液面，倾斜角不超过3°。
- 避免安装在进料口、搅拌器或障碍物正上方。

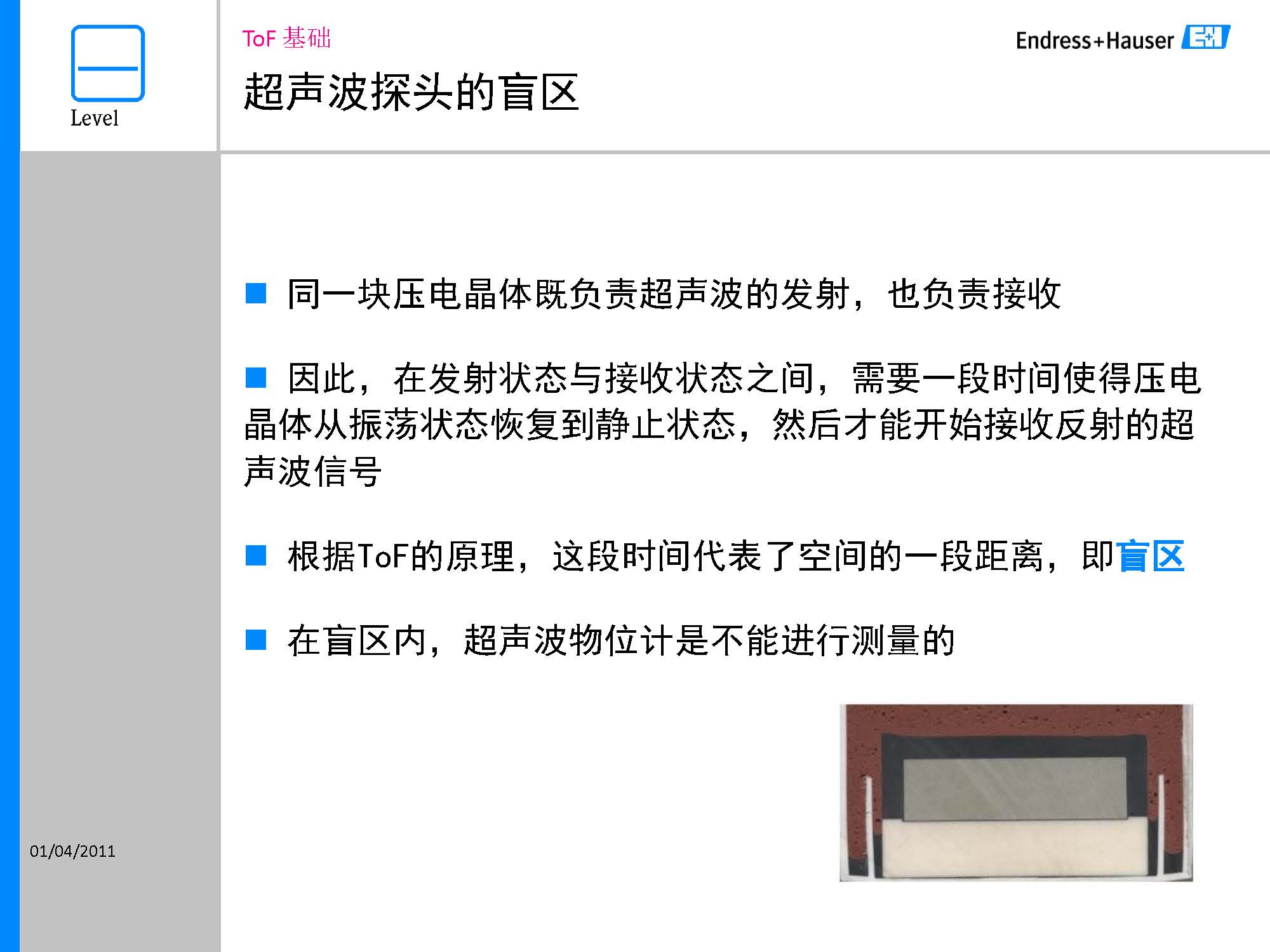

- 预留足够的盲区，通常为0.3~0.5m。
- 室外安装需加装遮阳罩，防止温度漂移。
调试步骤
调试可通过本地显示单元或HART手操器完成。基本流程如下：
- 通电后进入菜单，选择语言和单位。
- 输入空罐高度（E）和满罐高度（F）。
- 设置盲区和输出电流范围。

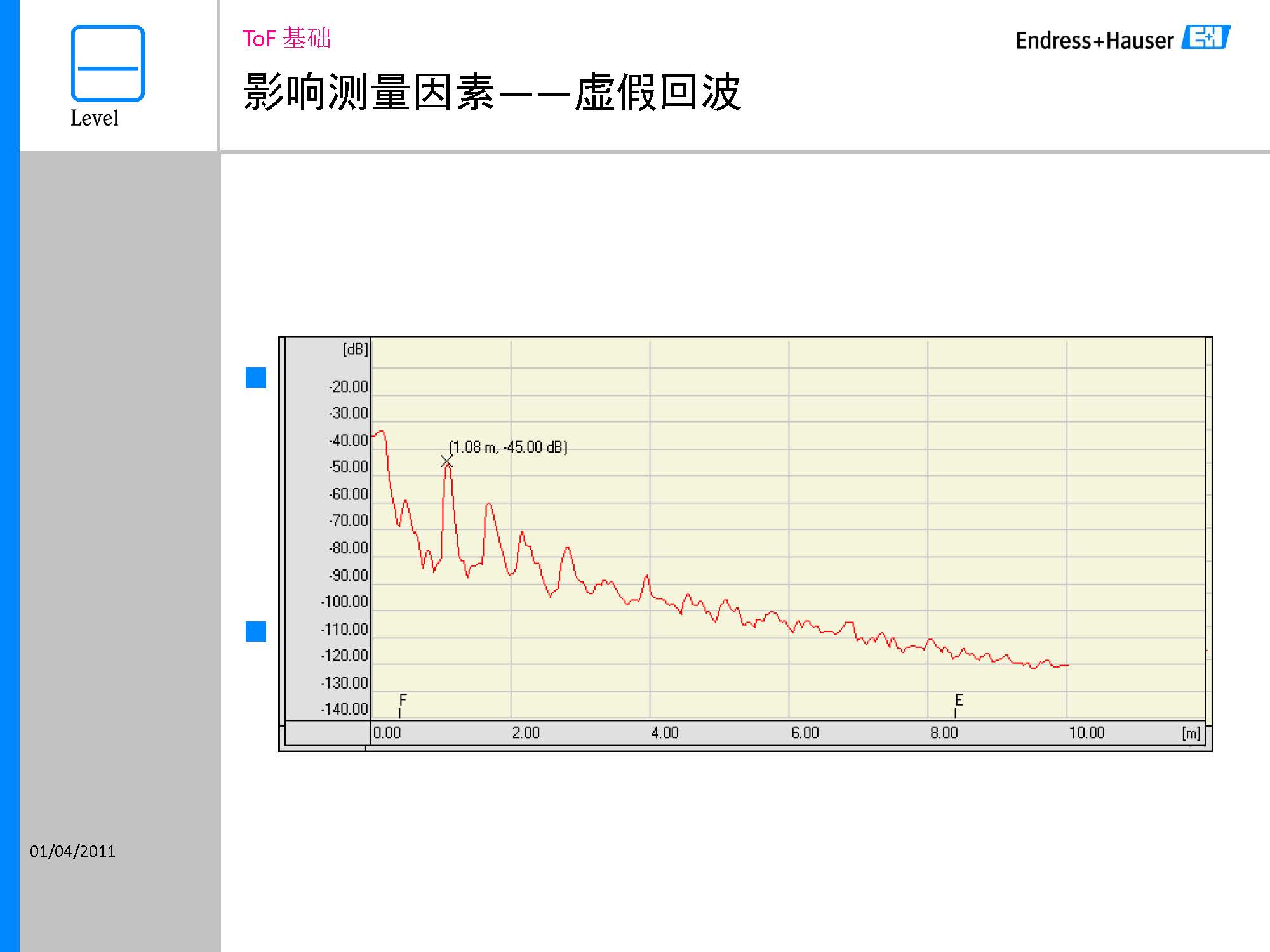

- 进行回波抑制，排除虚假回波。
- 保存参数并返回测量模式。
常见故障与维护
故障排查表
现场常见问题多与安装环境或参数设置有关，可参考下表快速定位。
| 现象 | 可能原因 | 解决措施 |
|---|---|---|
| 读数波动大 | 液面有泡沫或搅拌 | 启用回波抑制或加装导波管 |
| 无回波信号 | 换能器表面结垢 | 清洁换能器 |
| 测量值偏低 | 盲区设置过小 | 重新设置盲区 |
| 电流输出异常 | 接线松动或干扰 | 检查屏蔽线接地 |
日常维护要点
- 定期检查换能器表面是否清洁，无结垢或冷凝。
- 每季度校验4-20mA输出精度。
- 检查电缆密封接头，防止进水。
- 记录回波曲线，便于趋势分析。
行业应用与选型建议

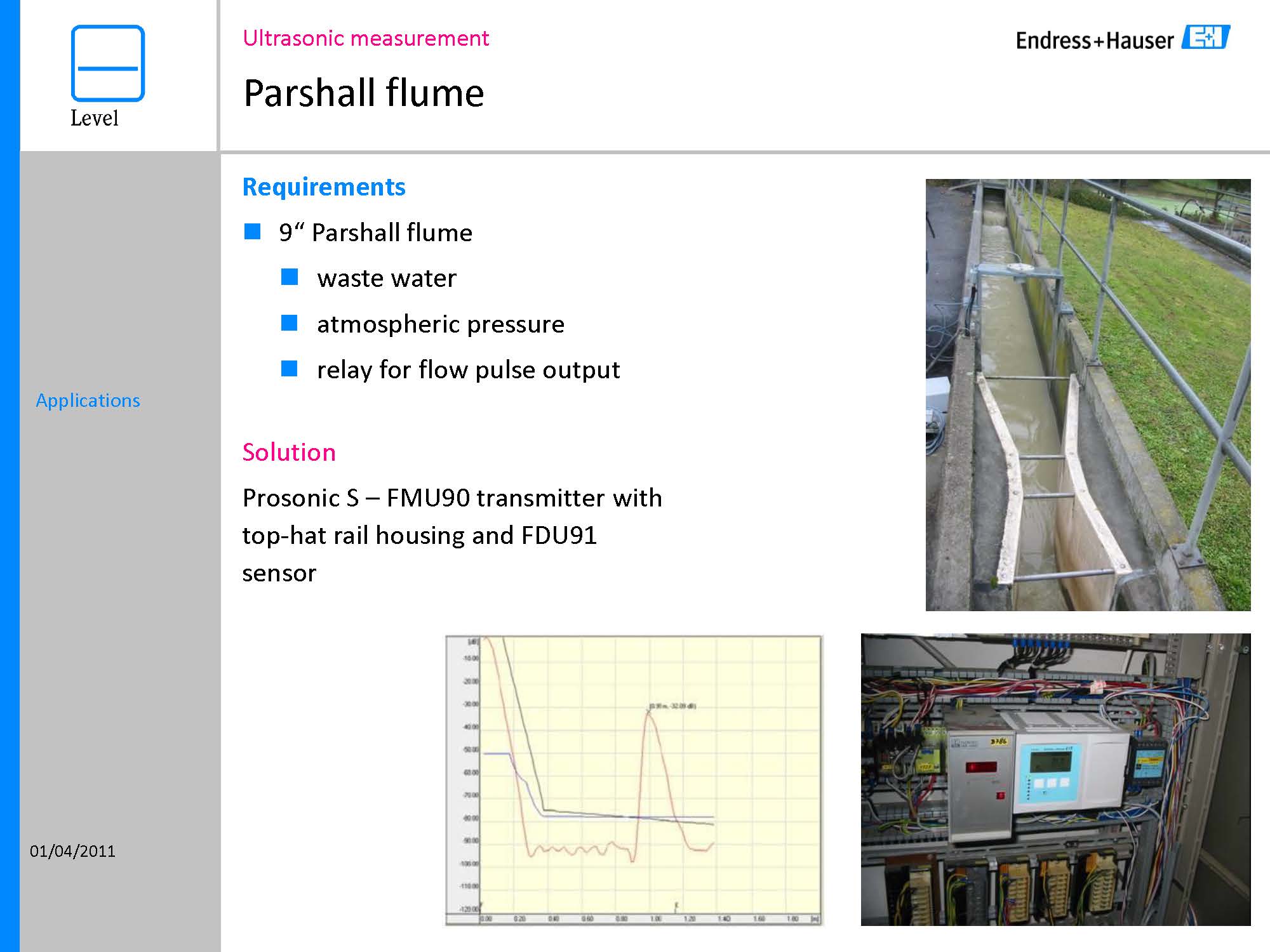

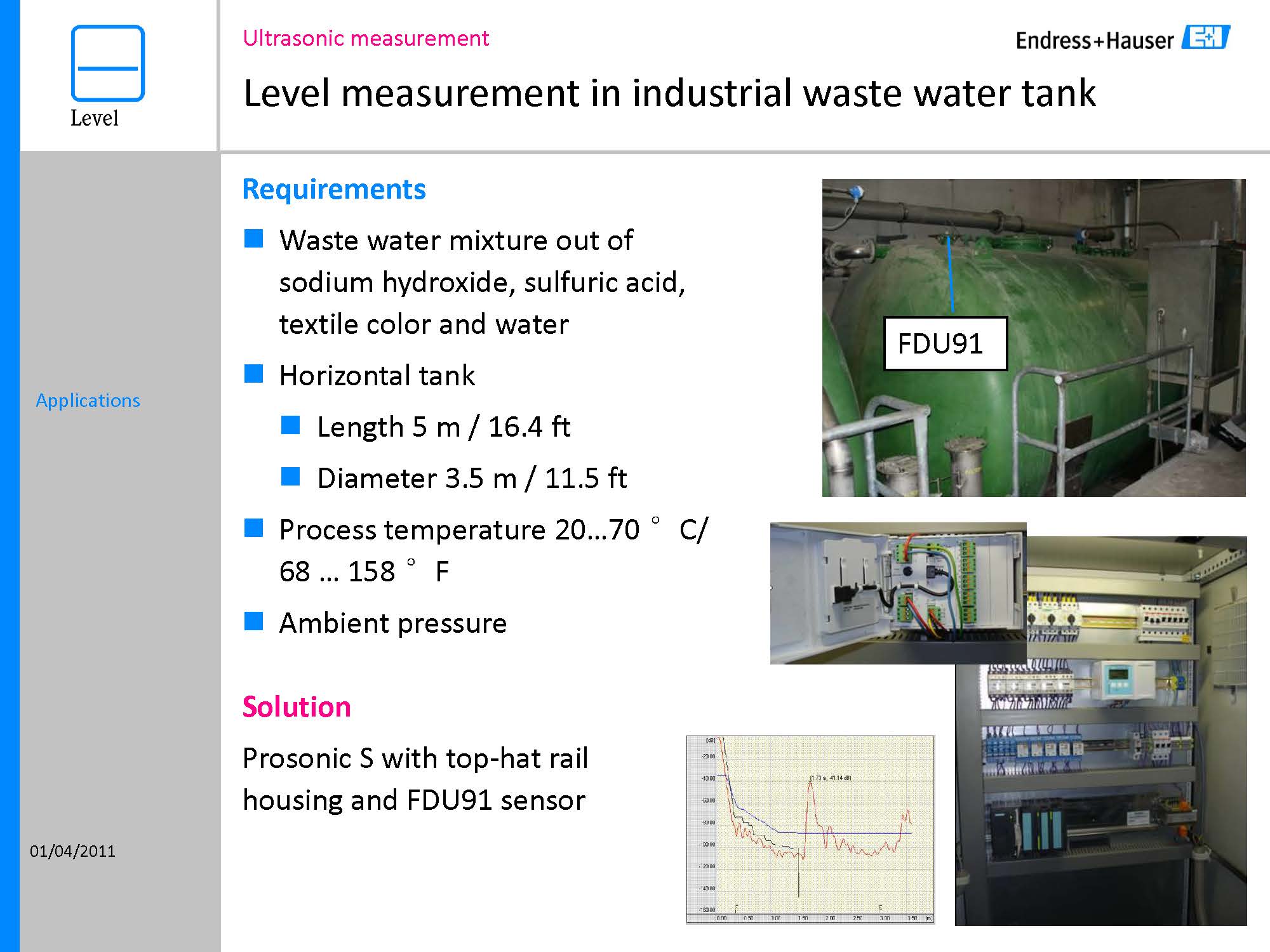

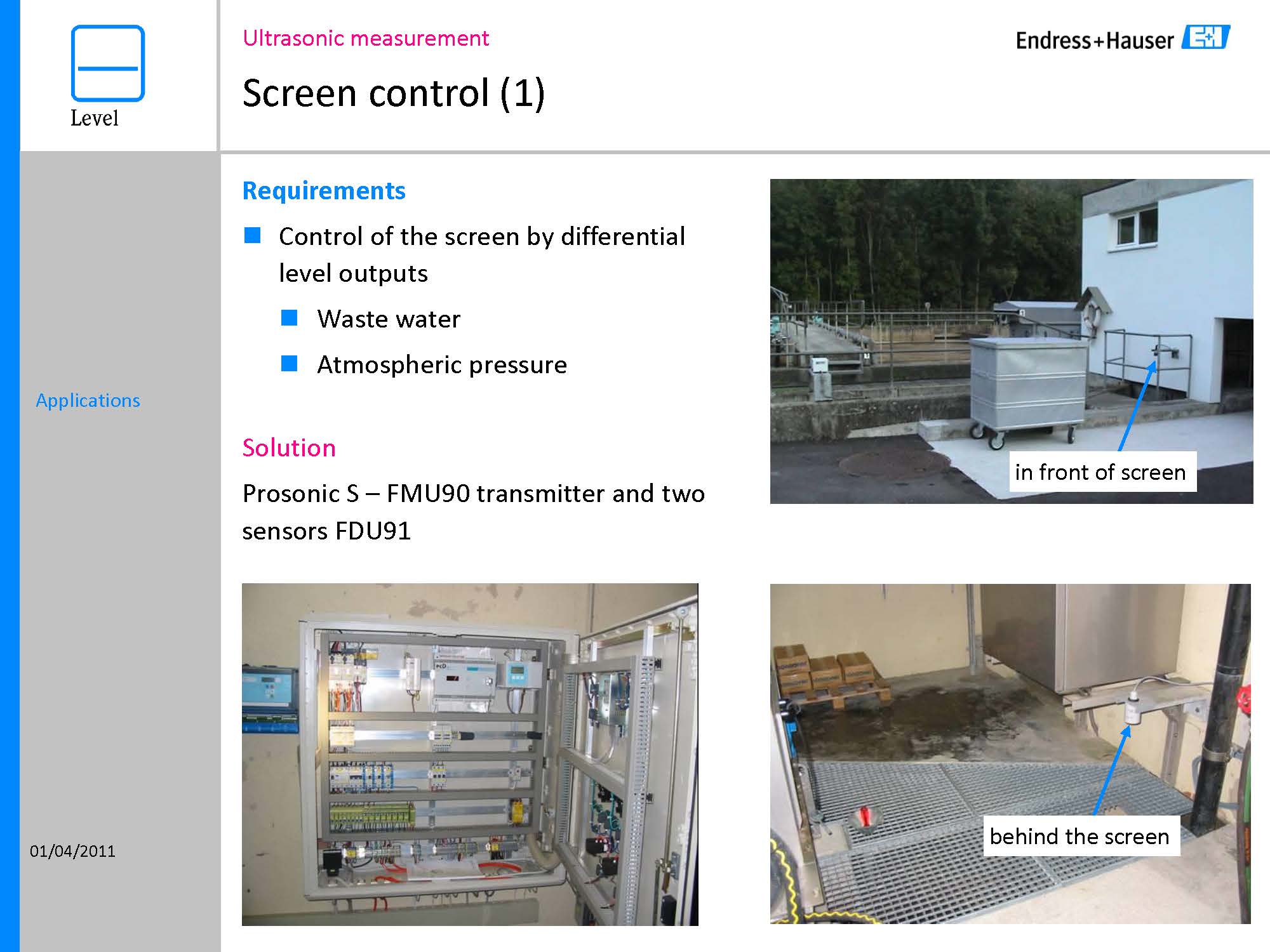

典型应用场景

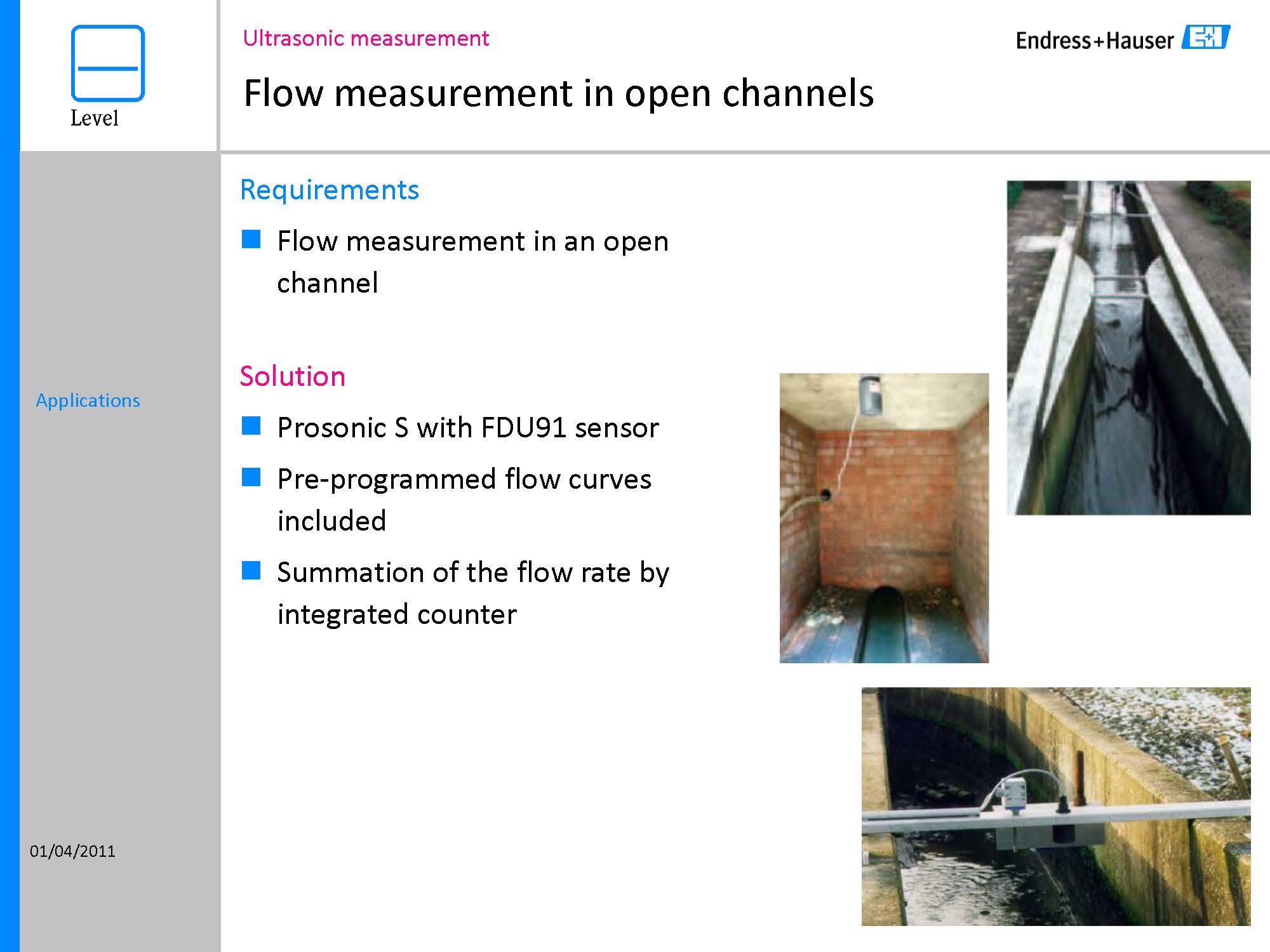

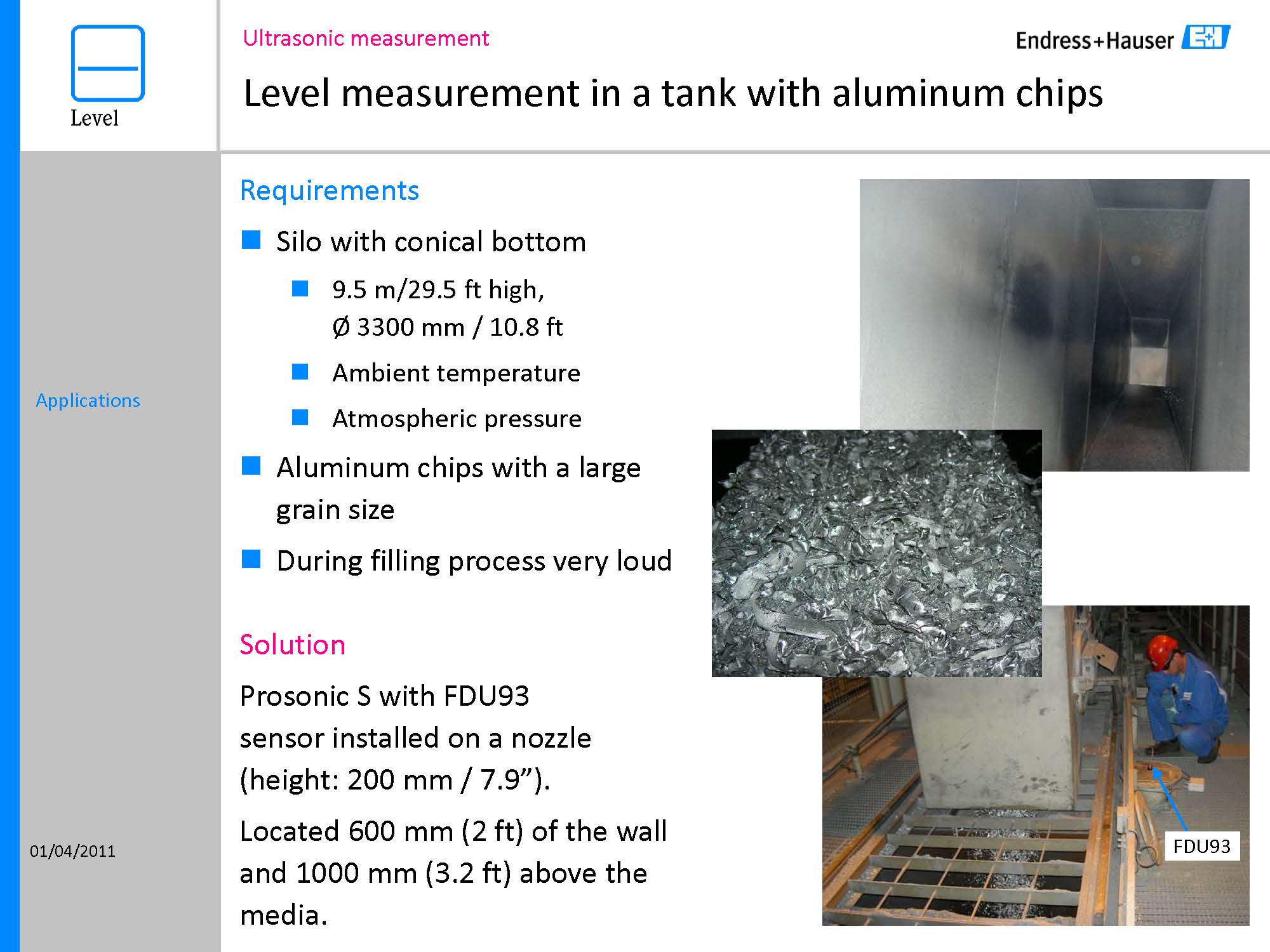

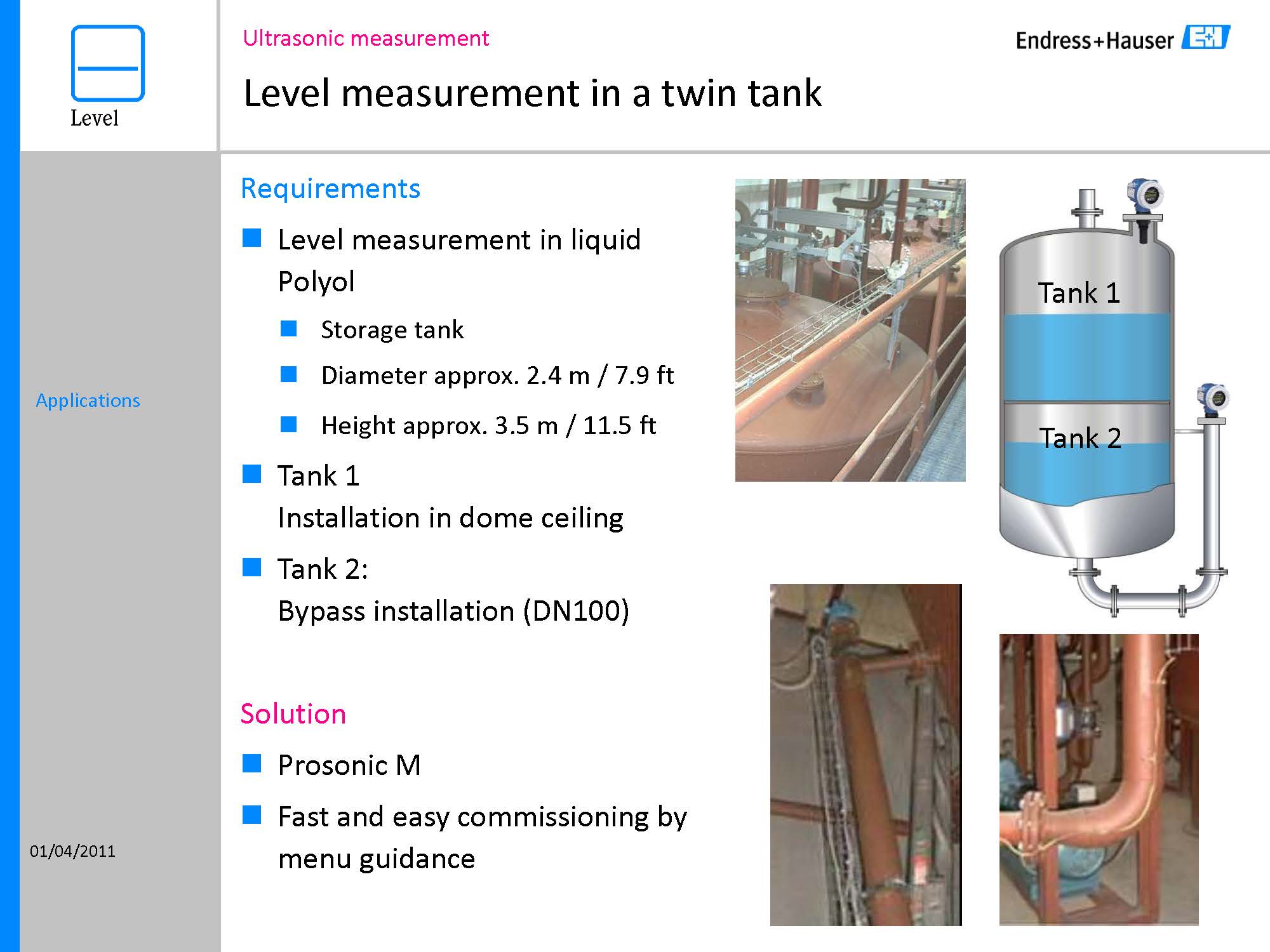

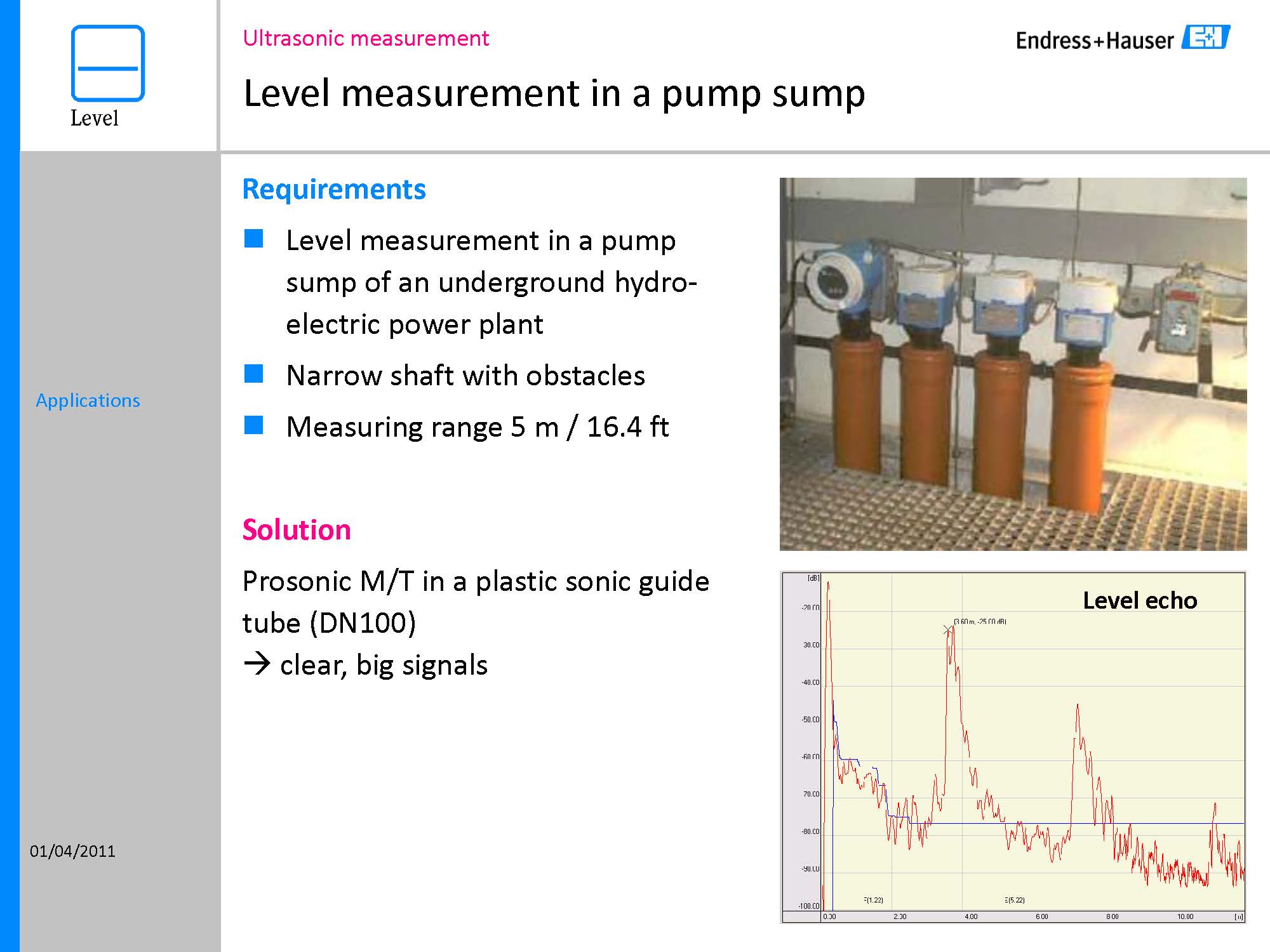

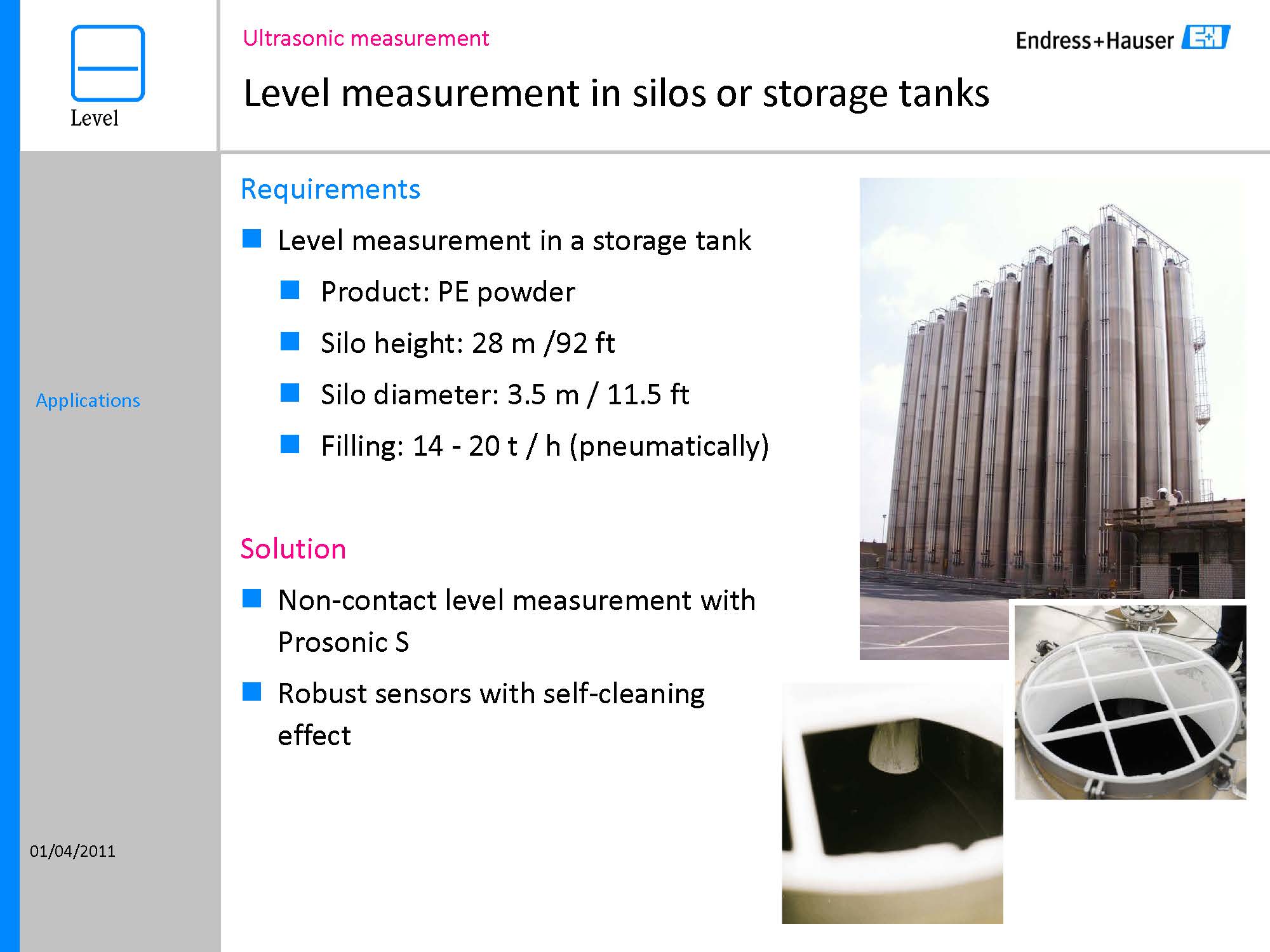

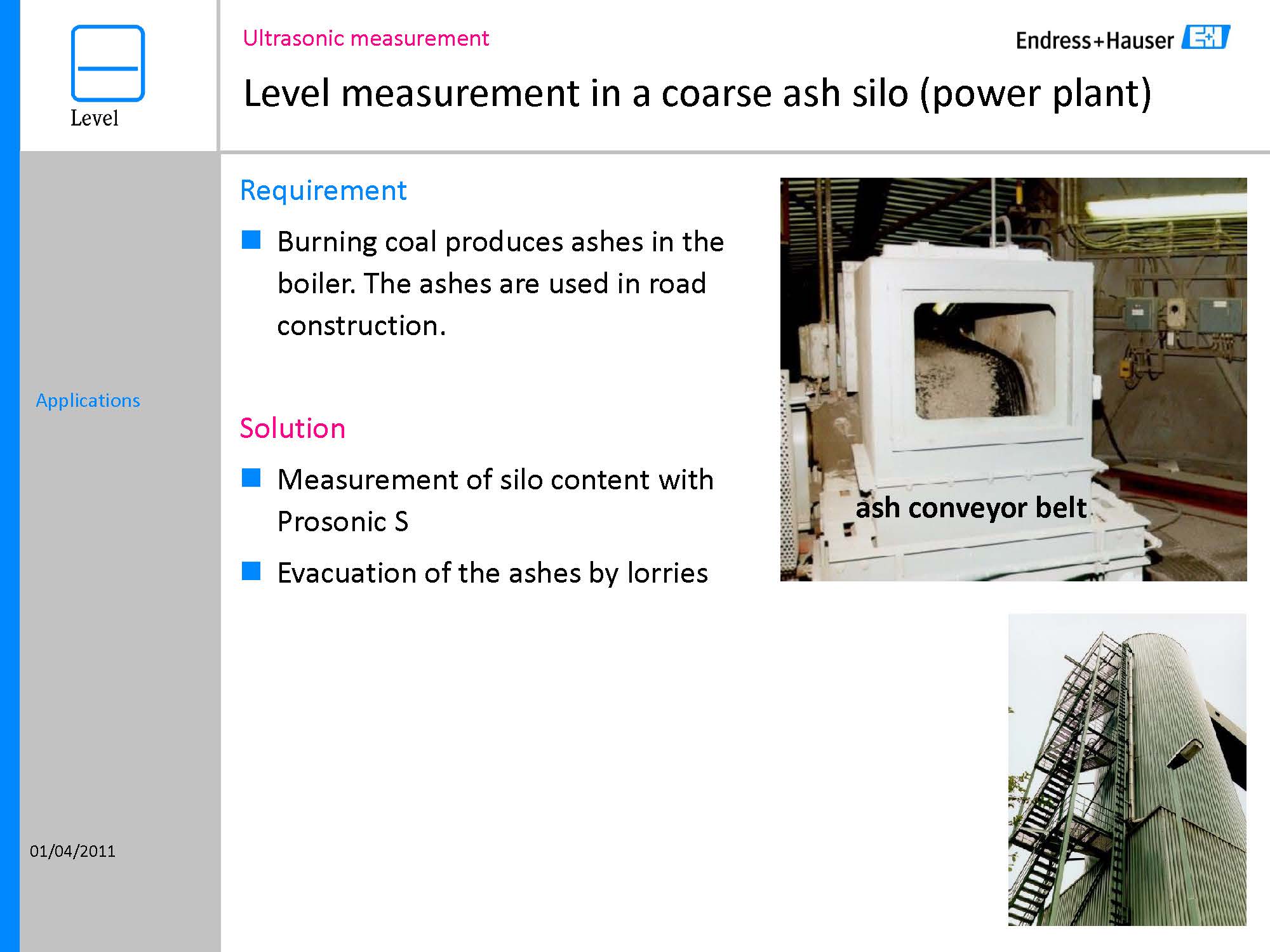

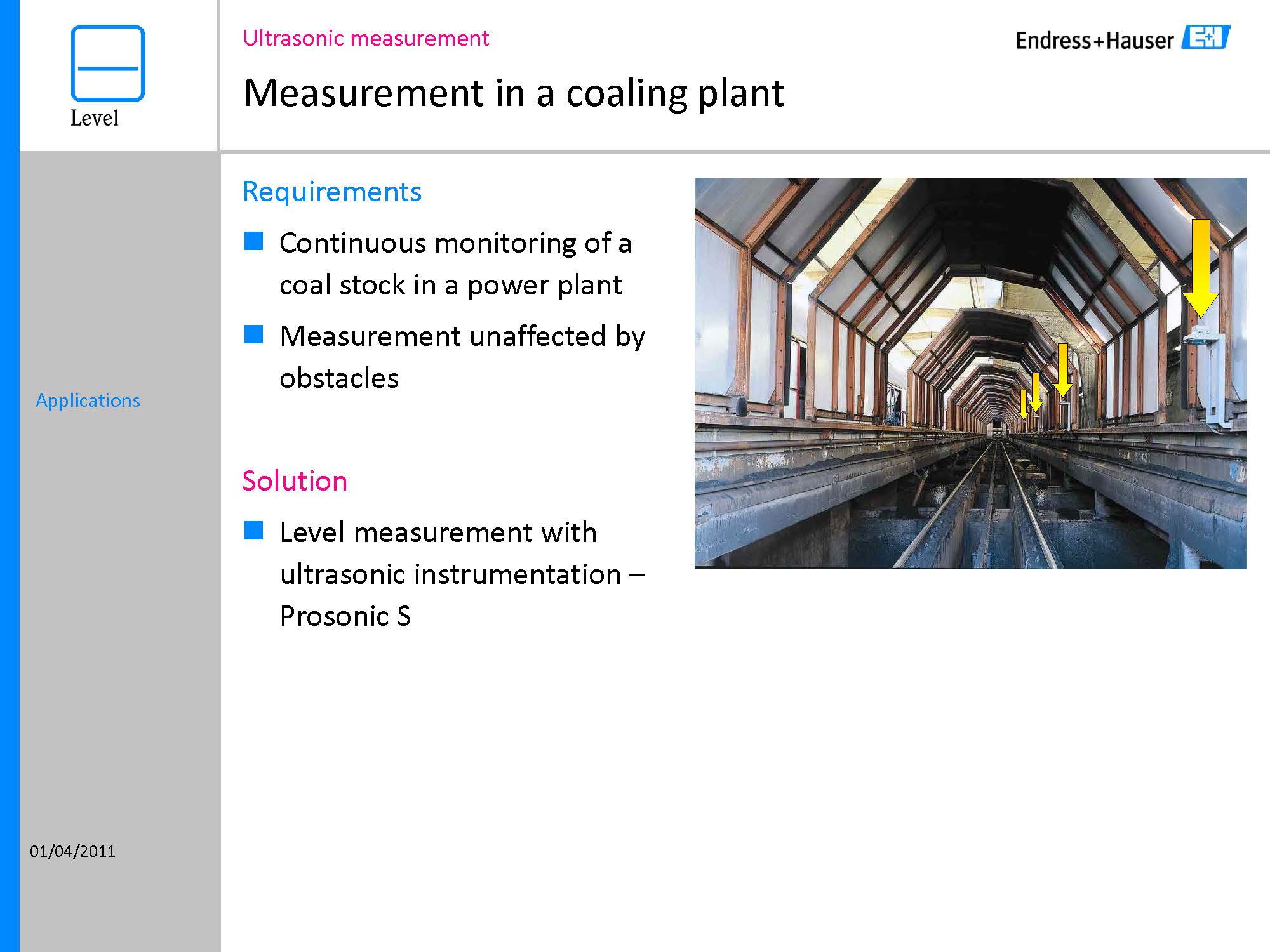

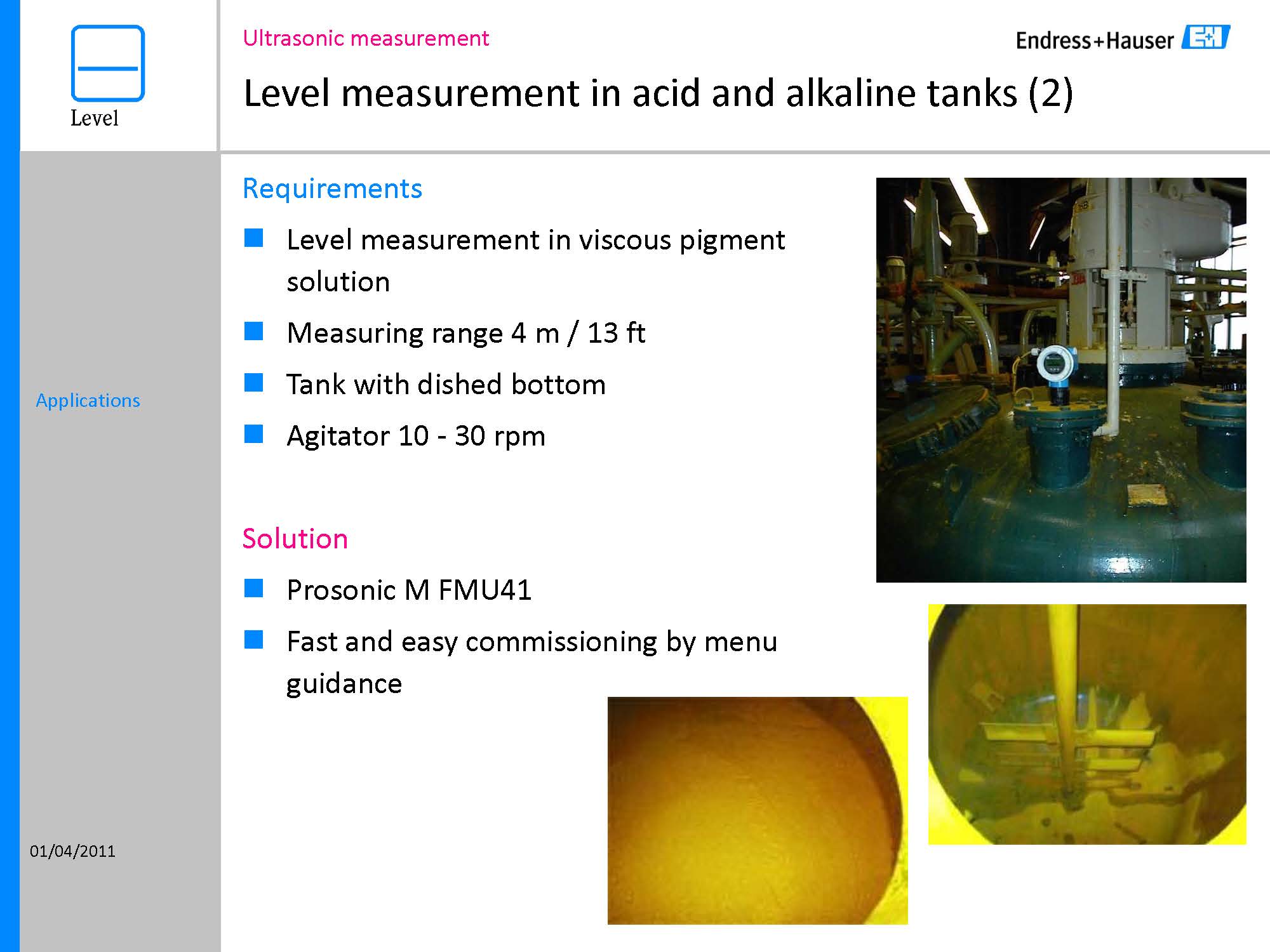

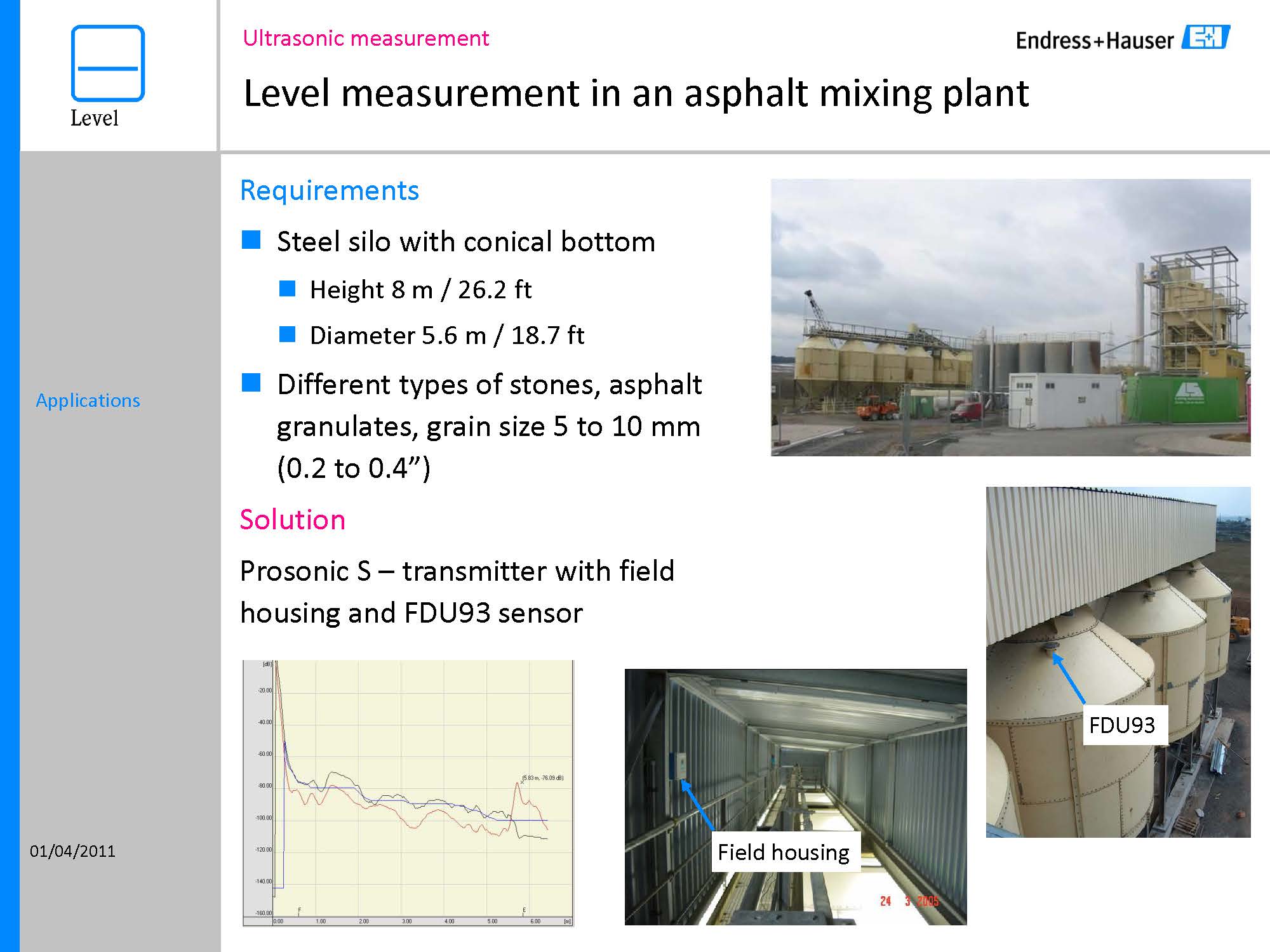

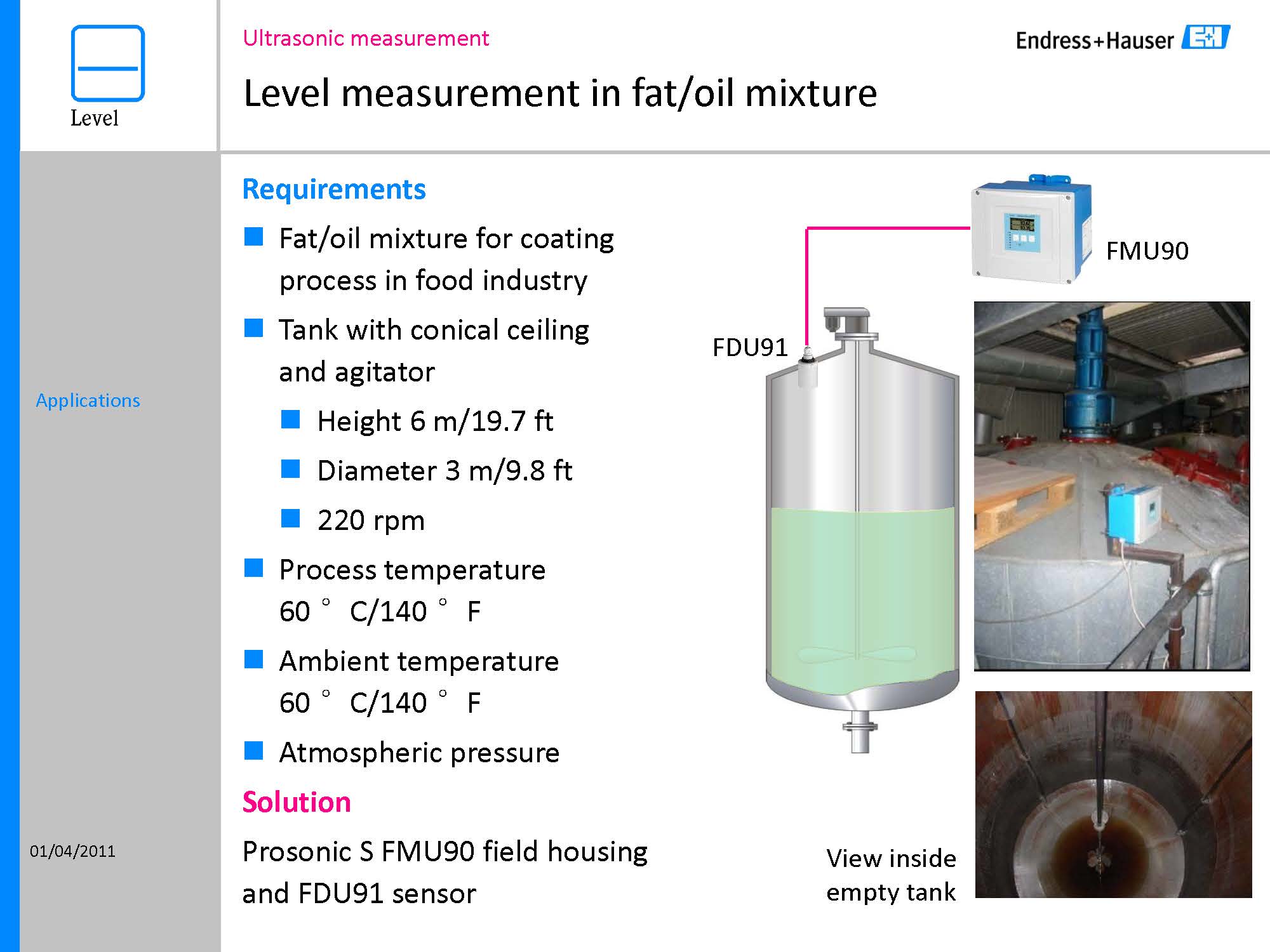

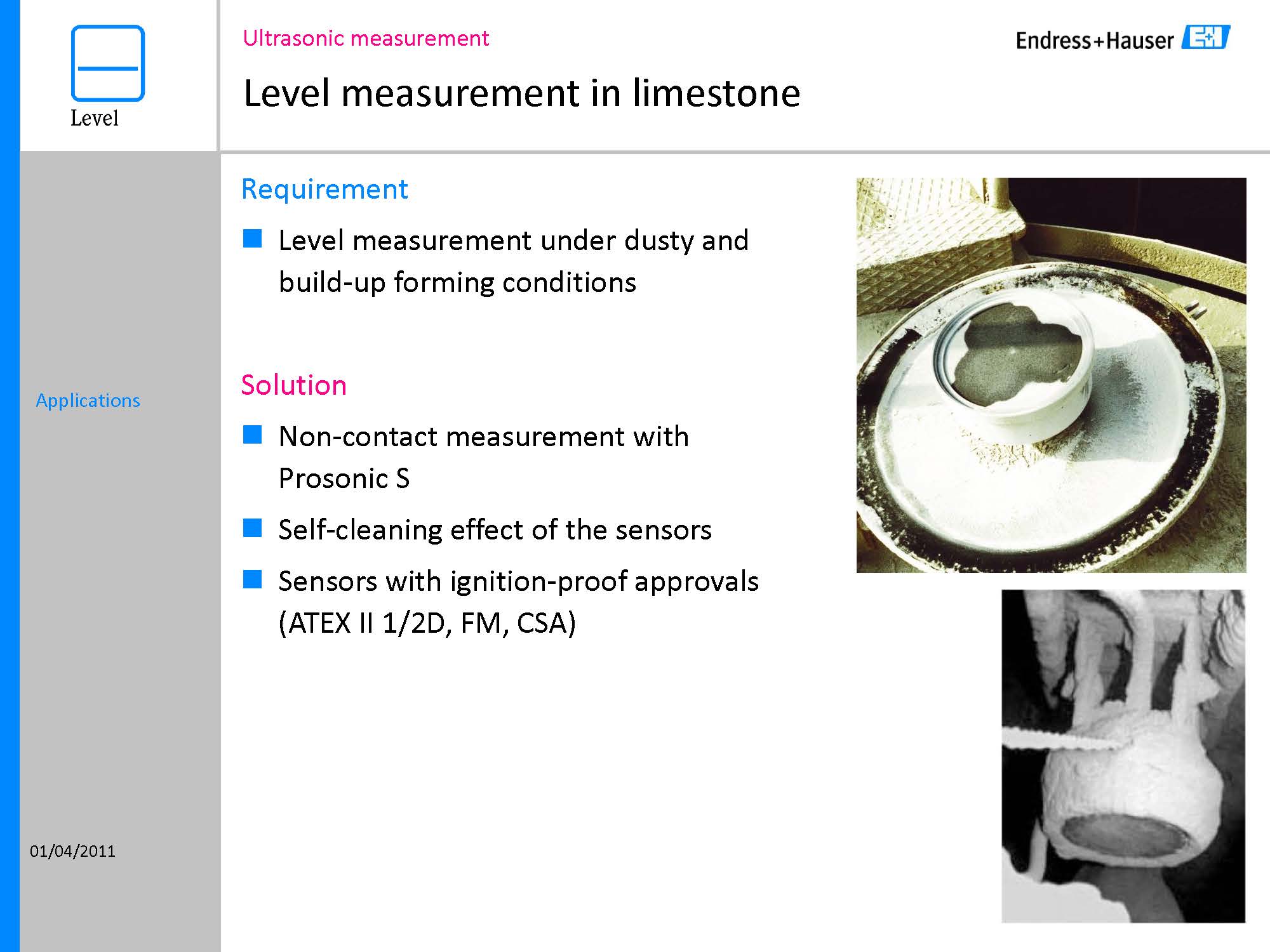

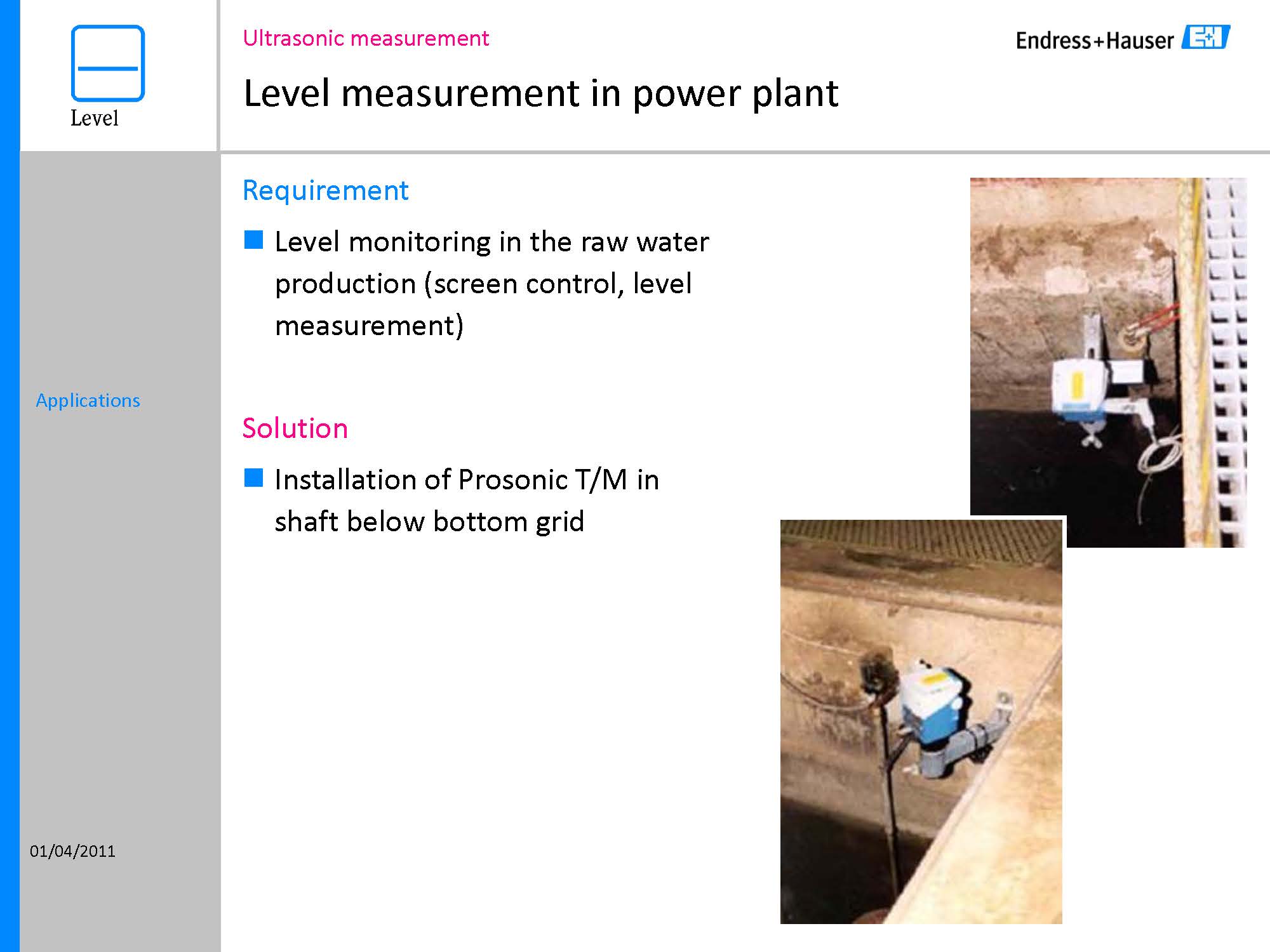

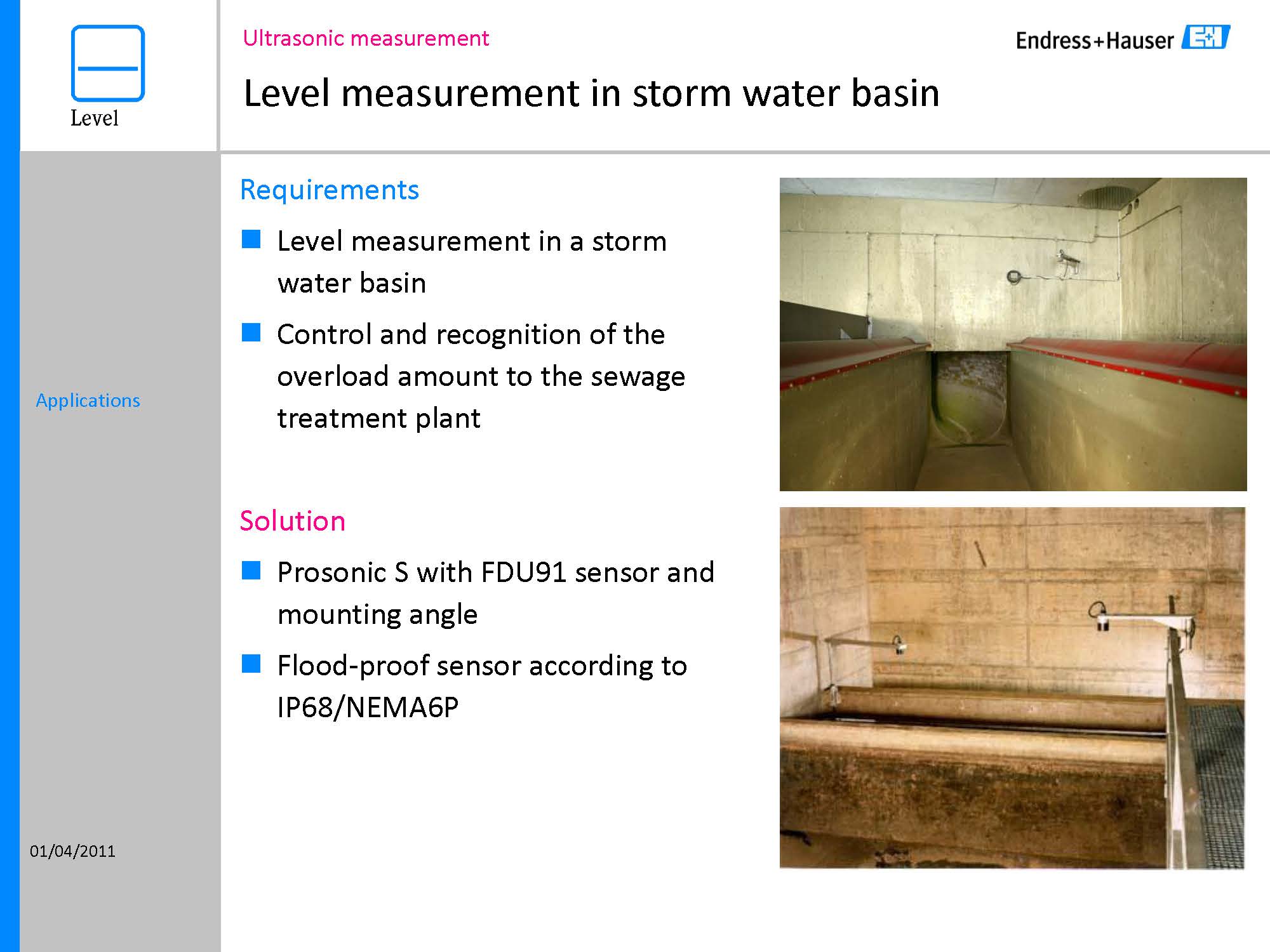

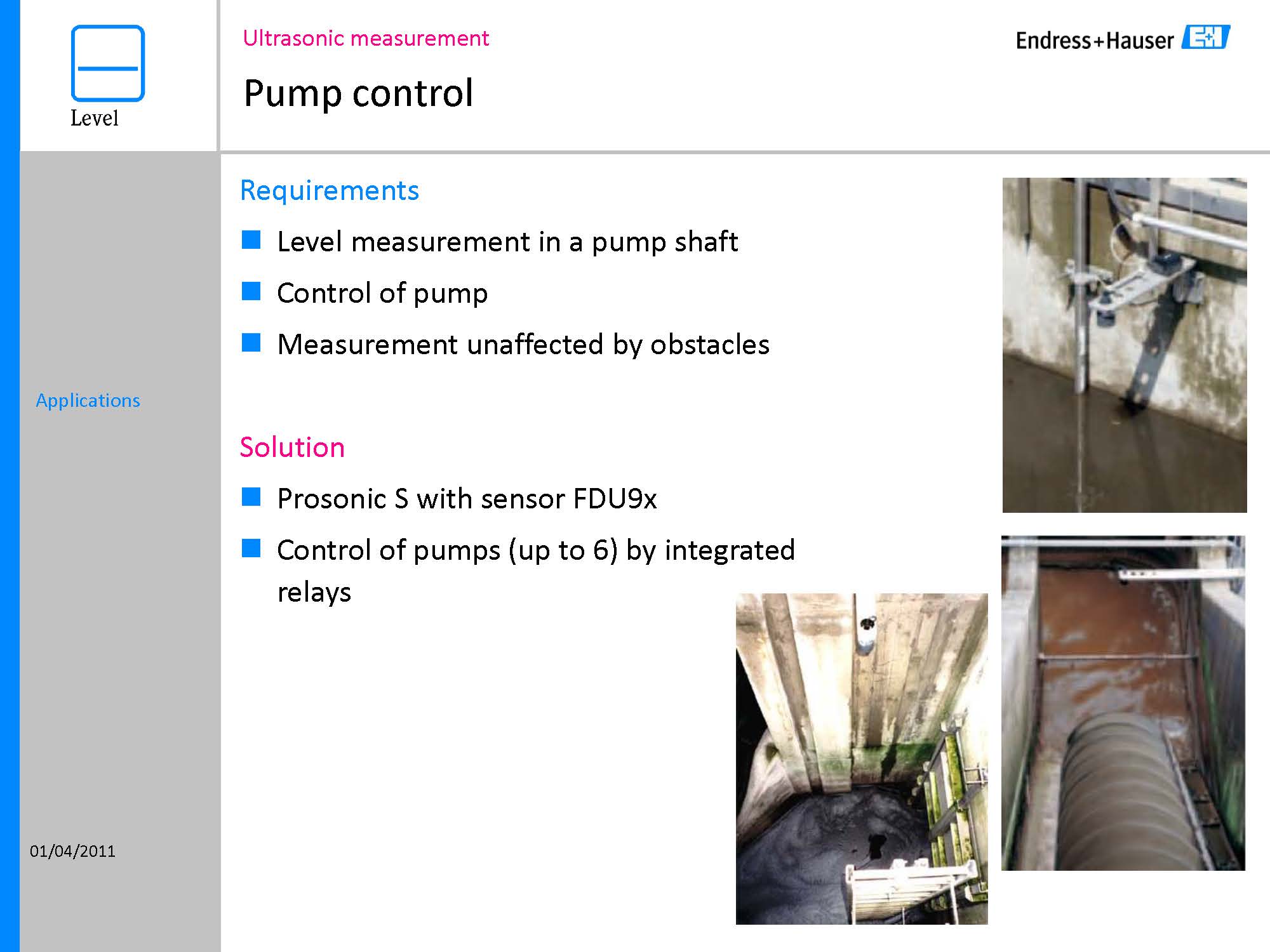

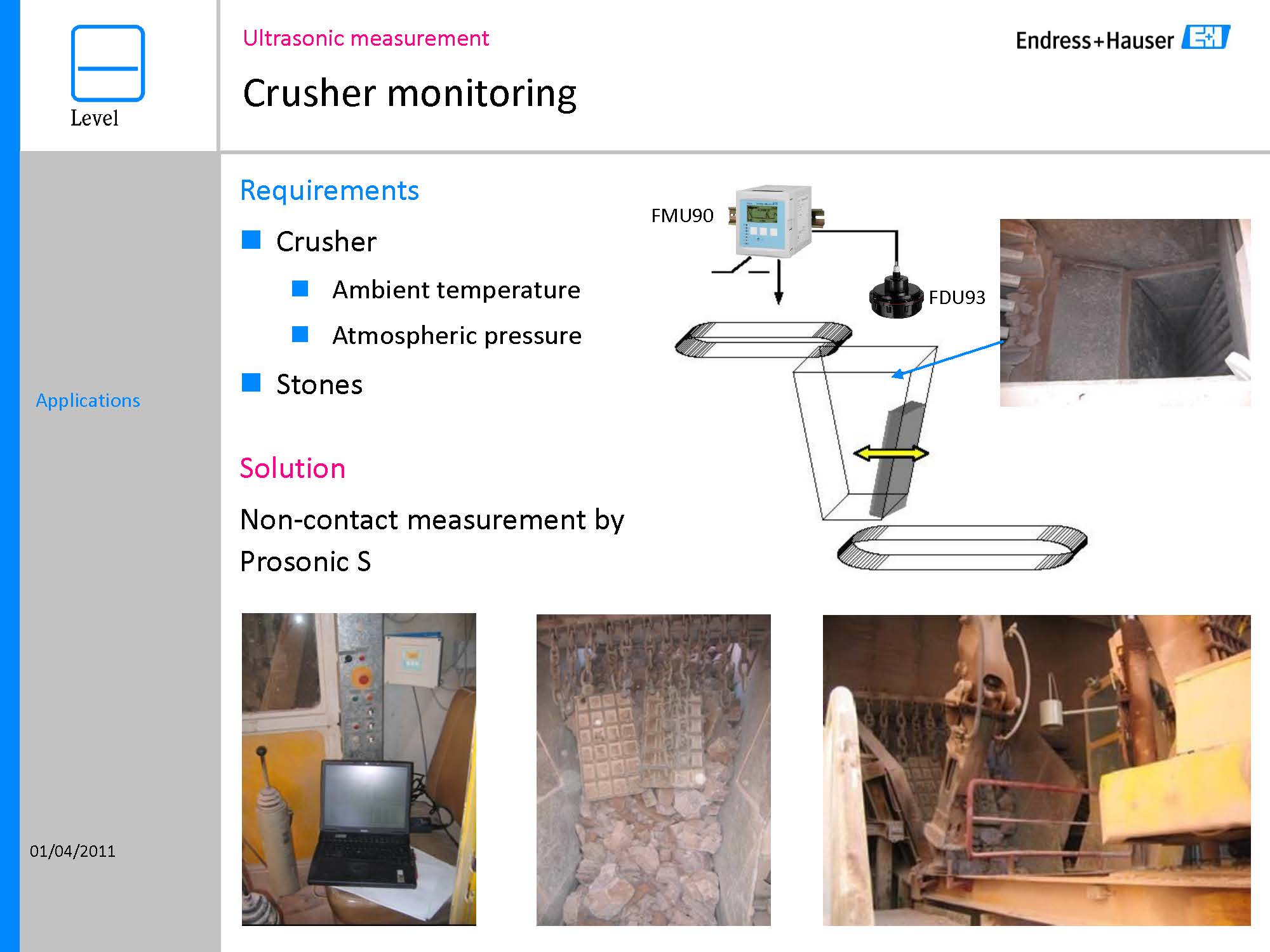

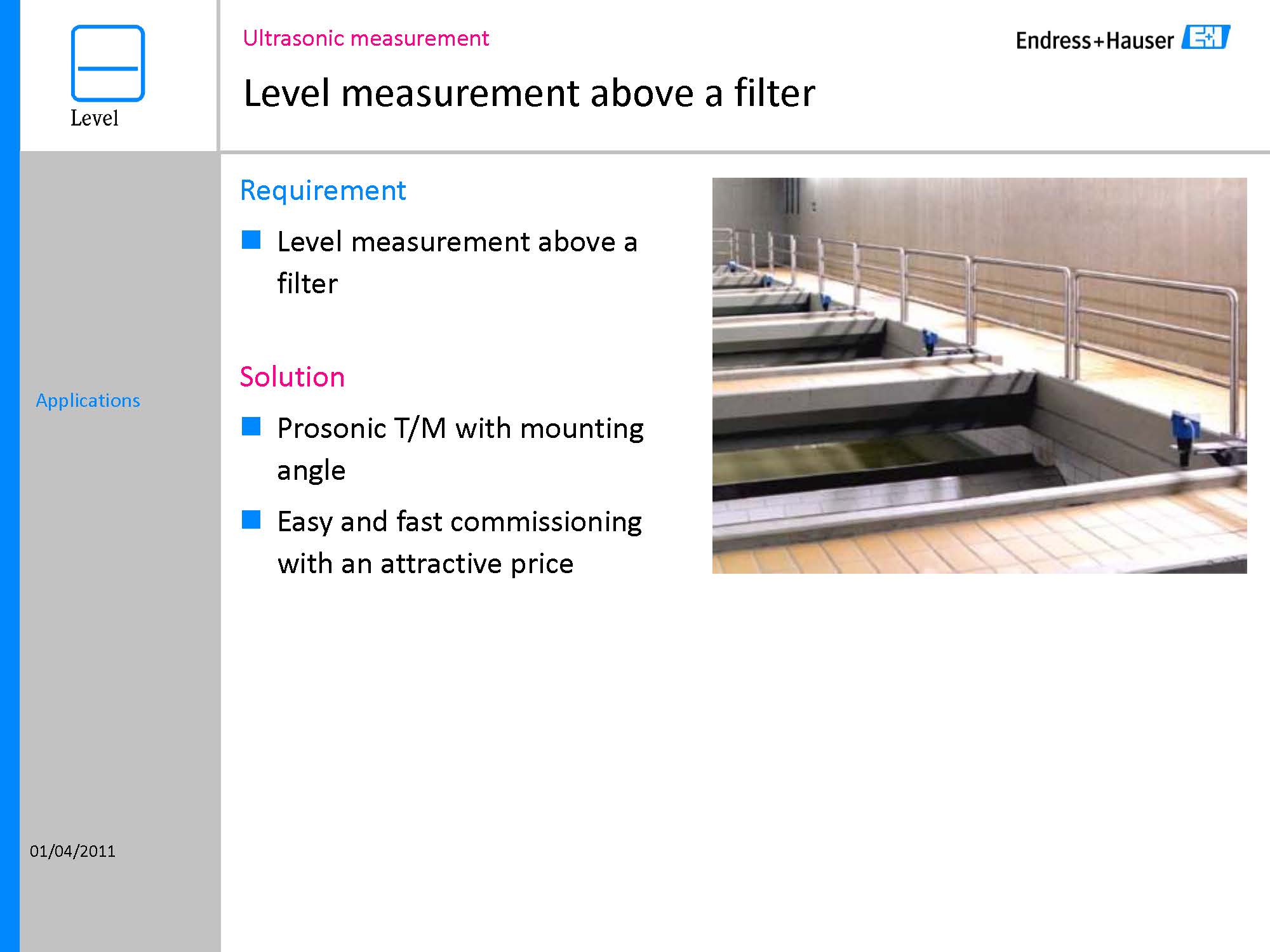

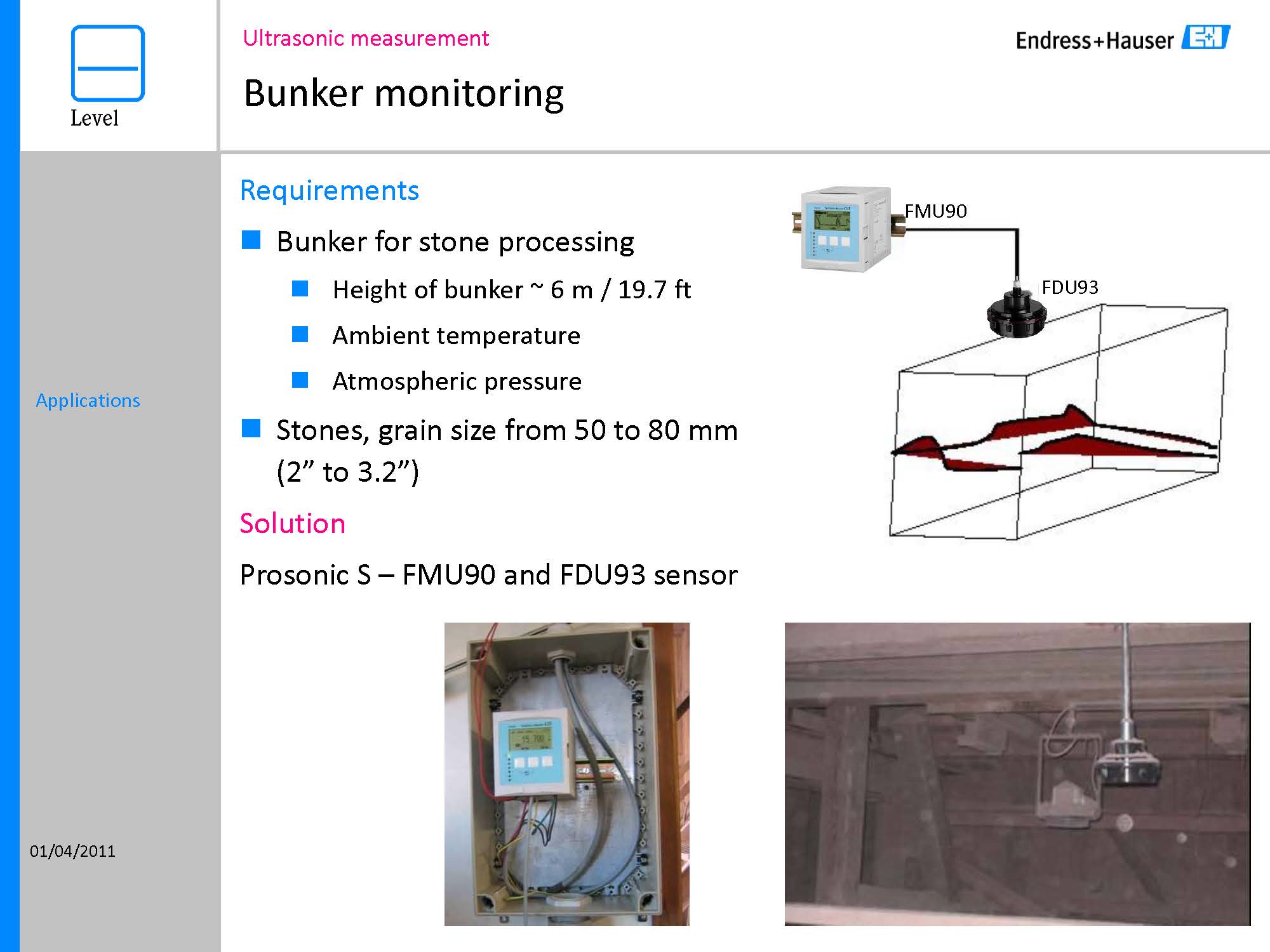

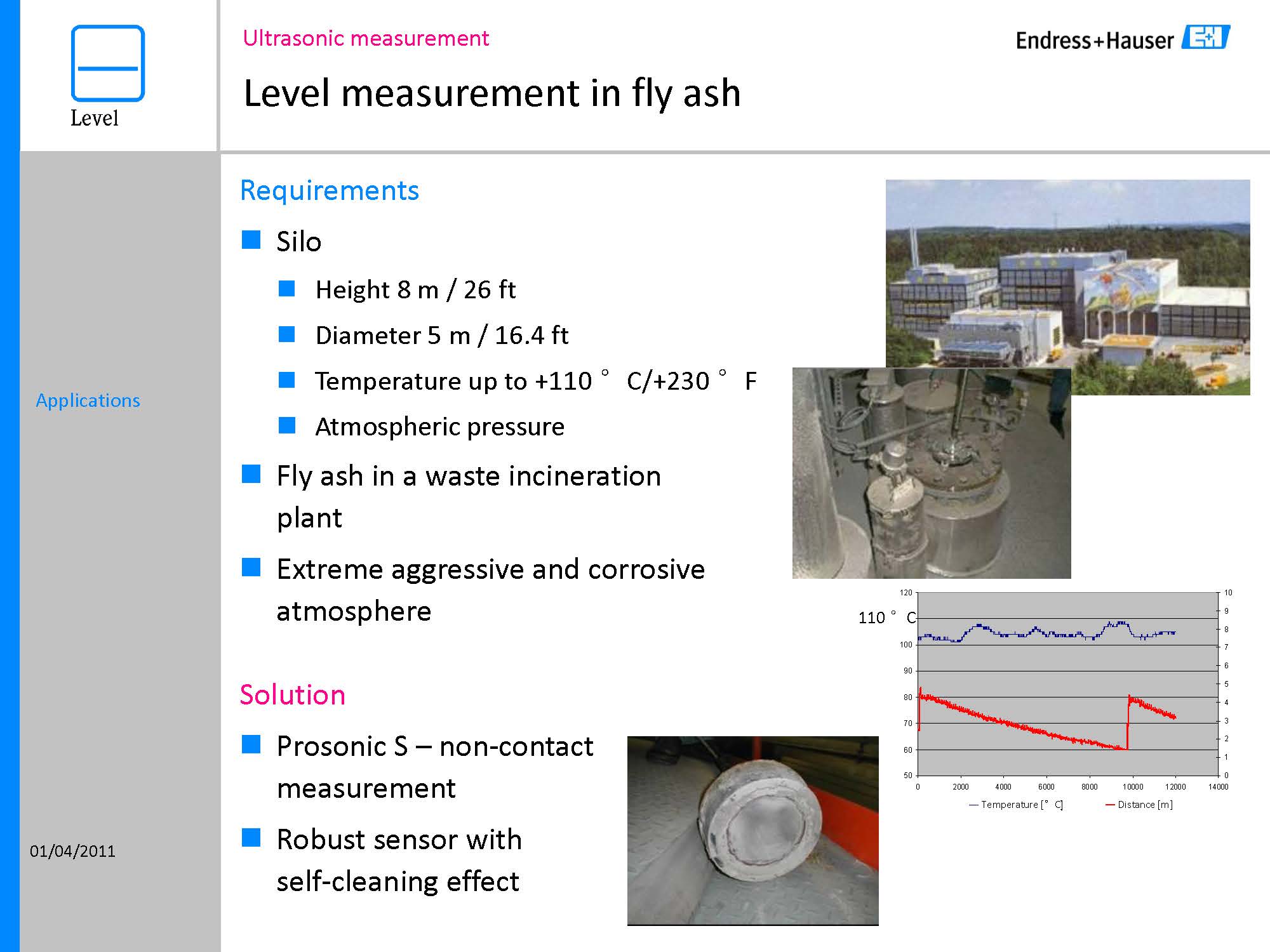

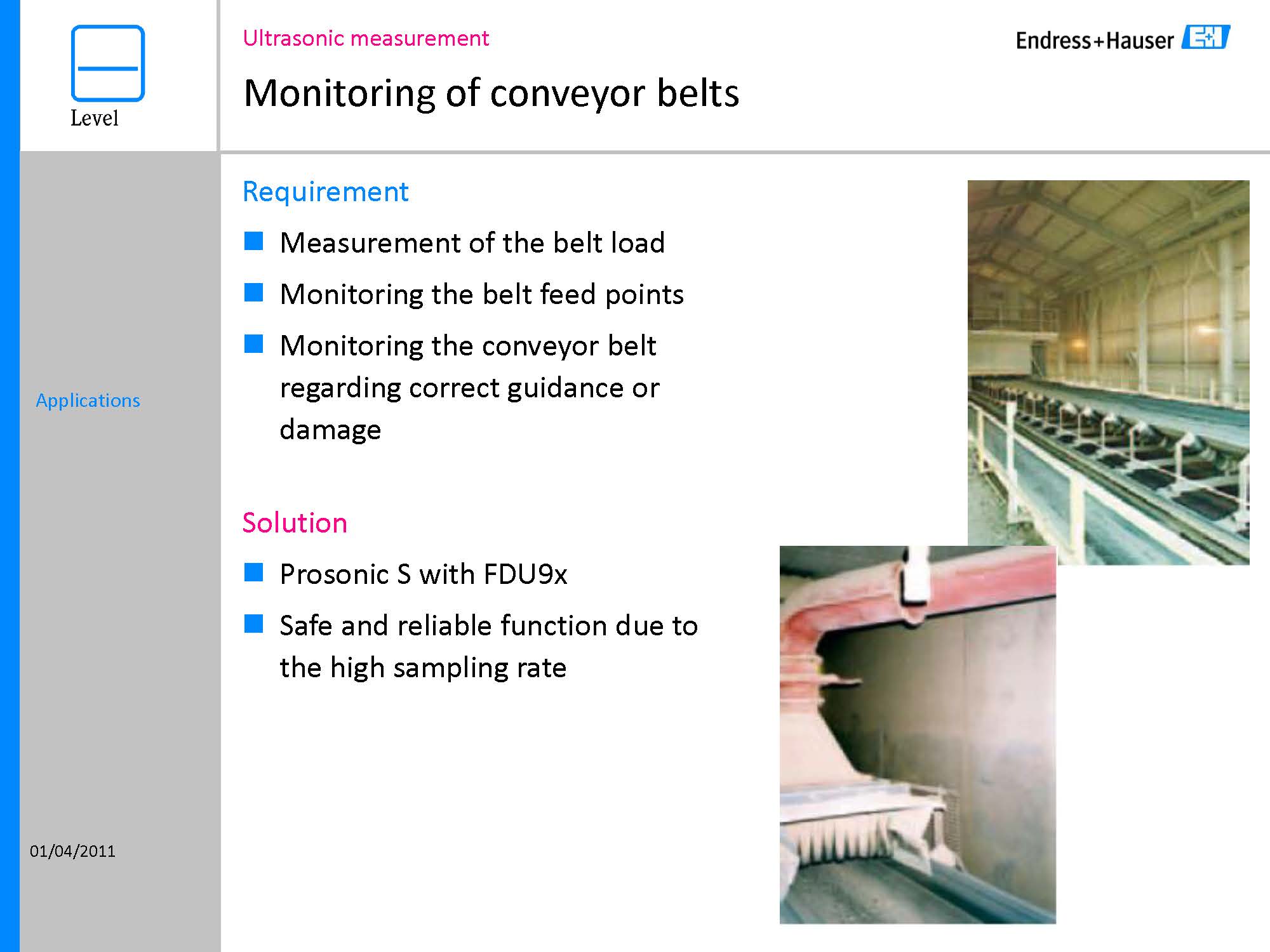

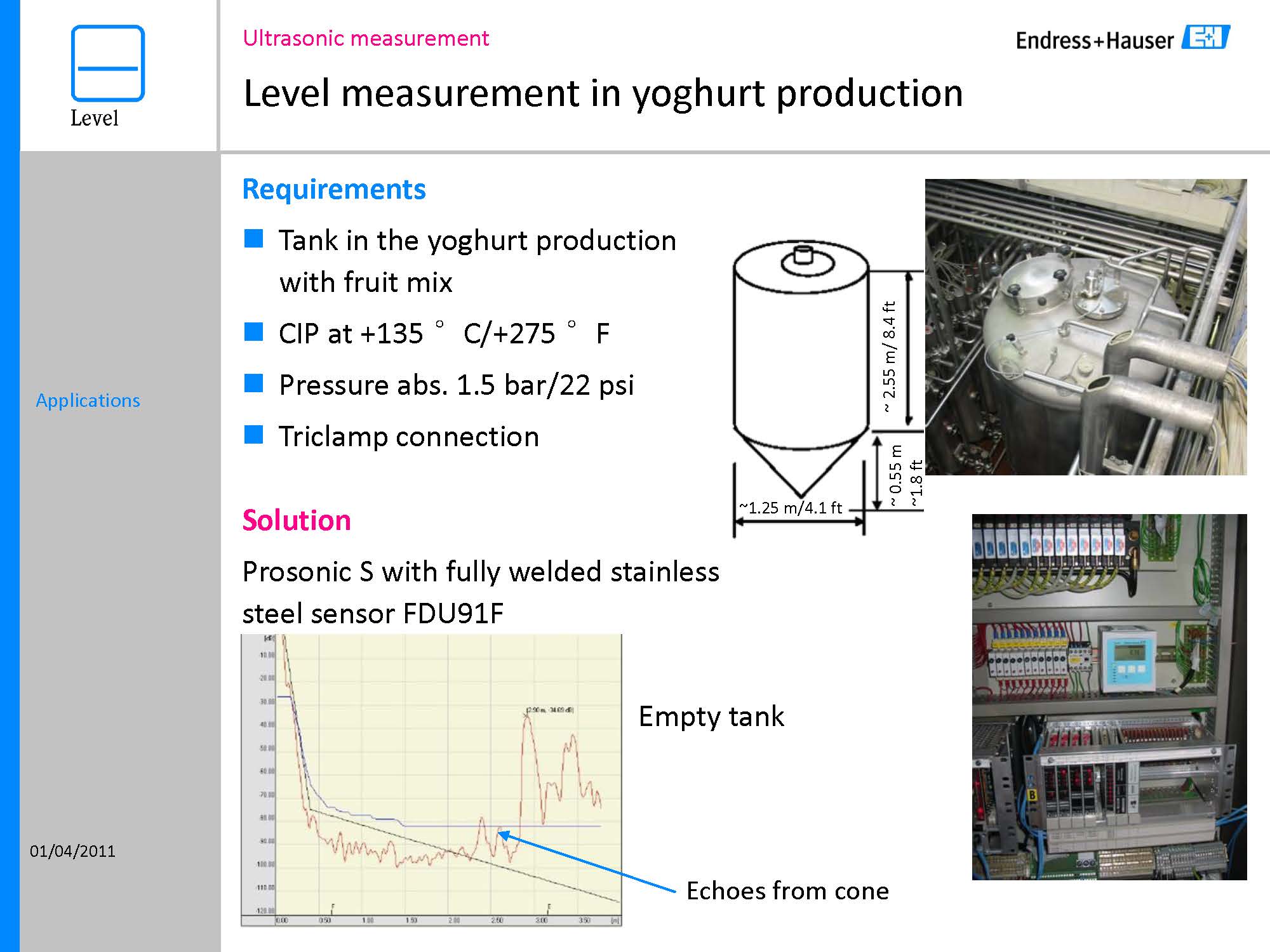

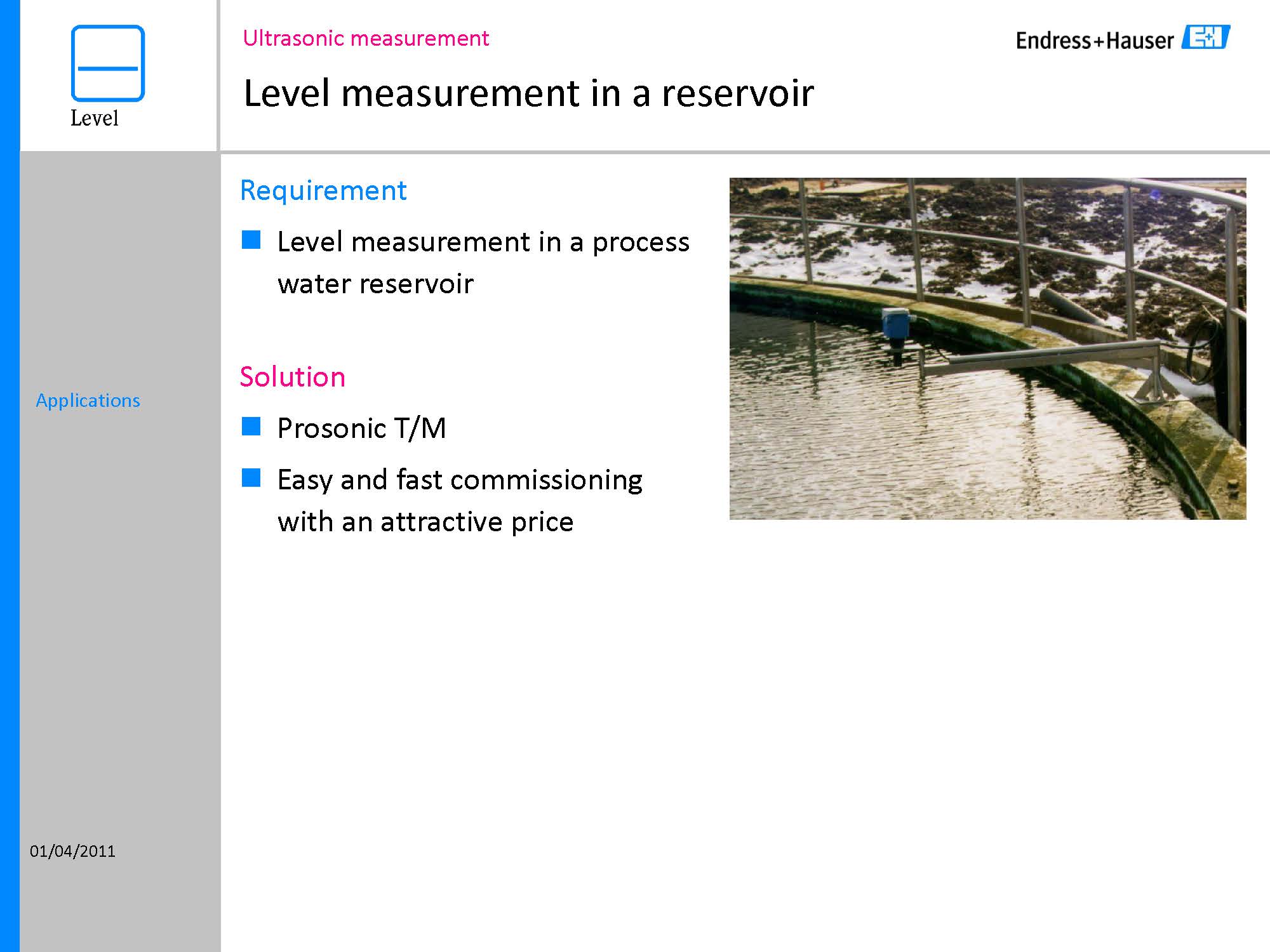

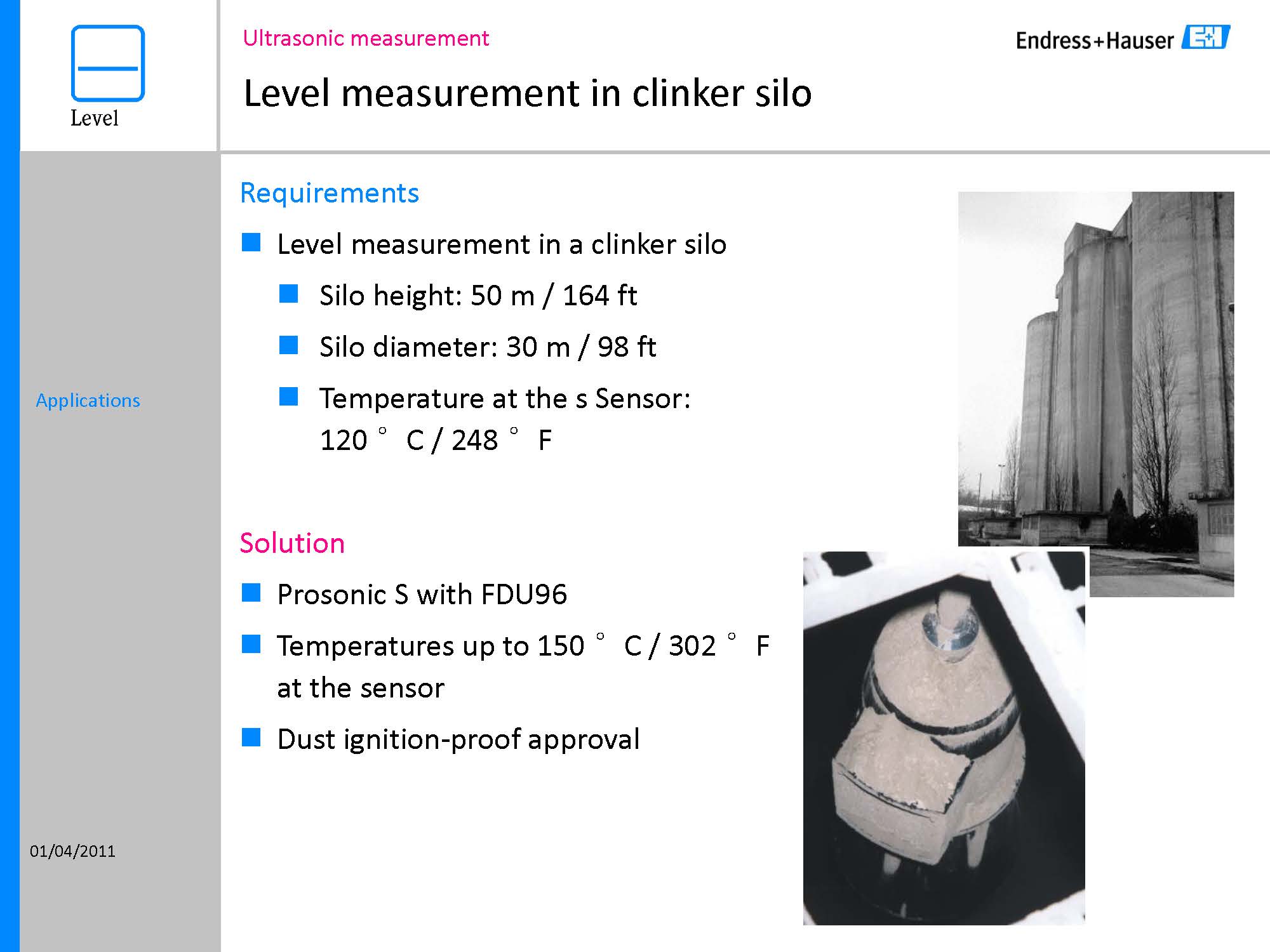

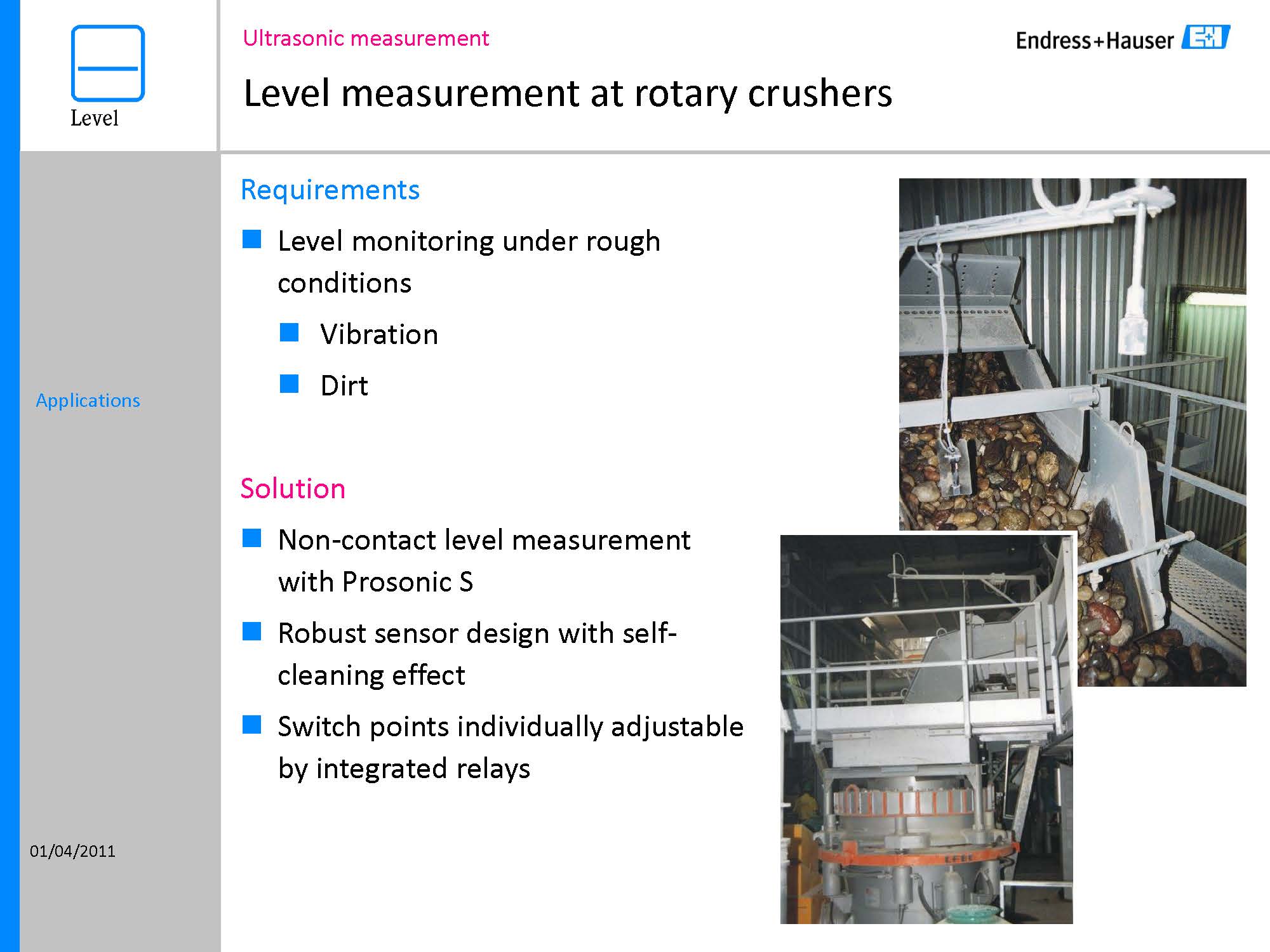

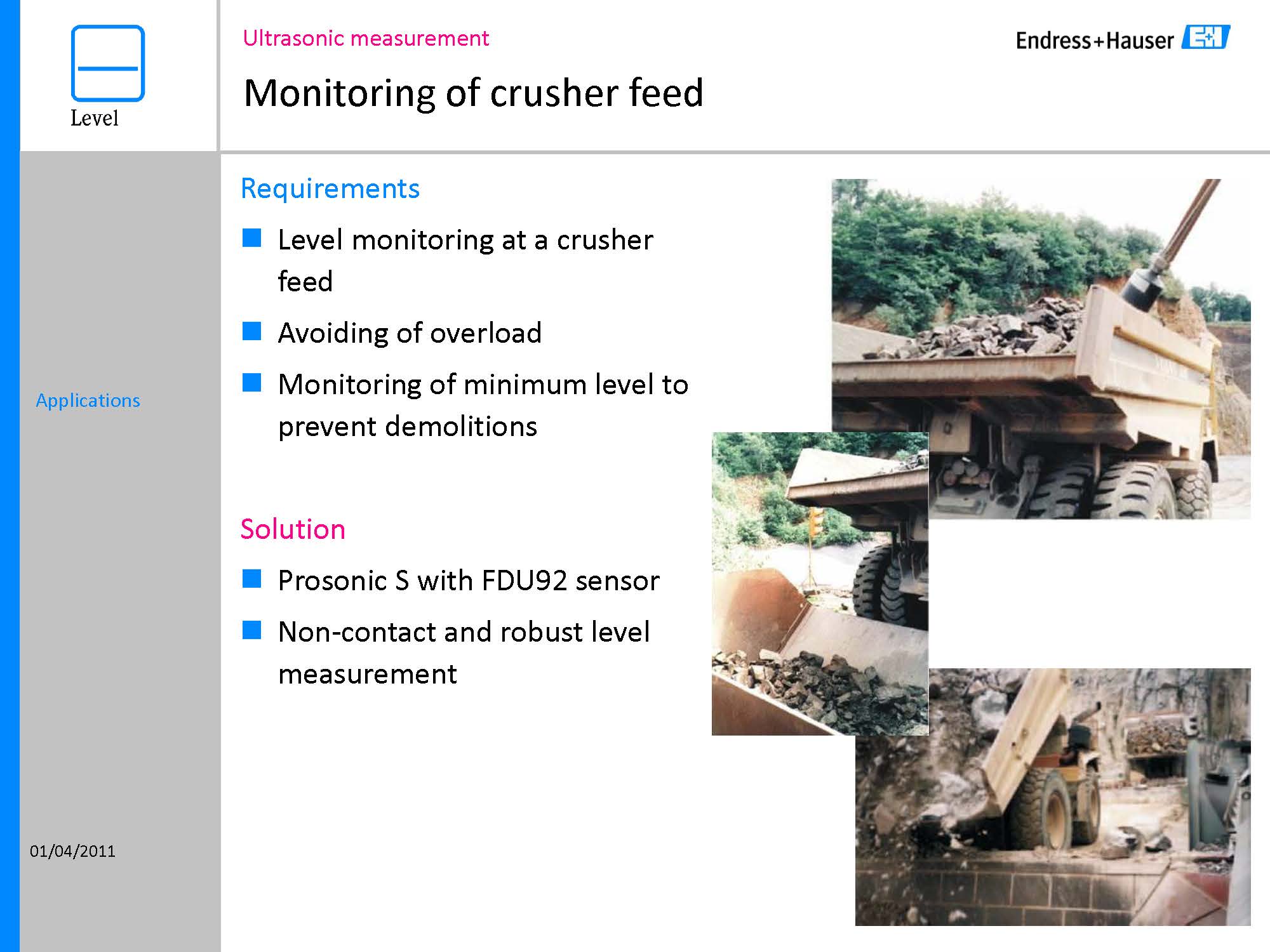

E+H超声波液位计广泛应用于水处理、化工储罐、食品饮料及制药等行业。不同工况对仪表材质和防护等级有不同要求。

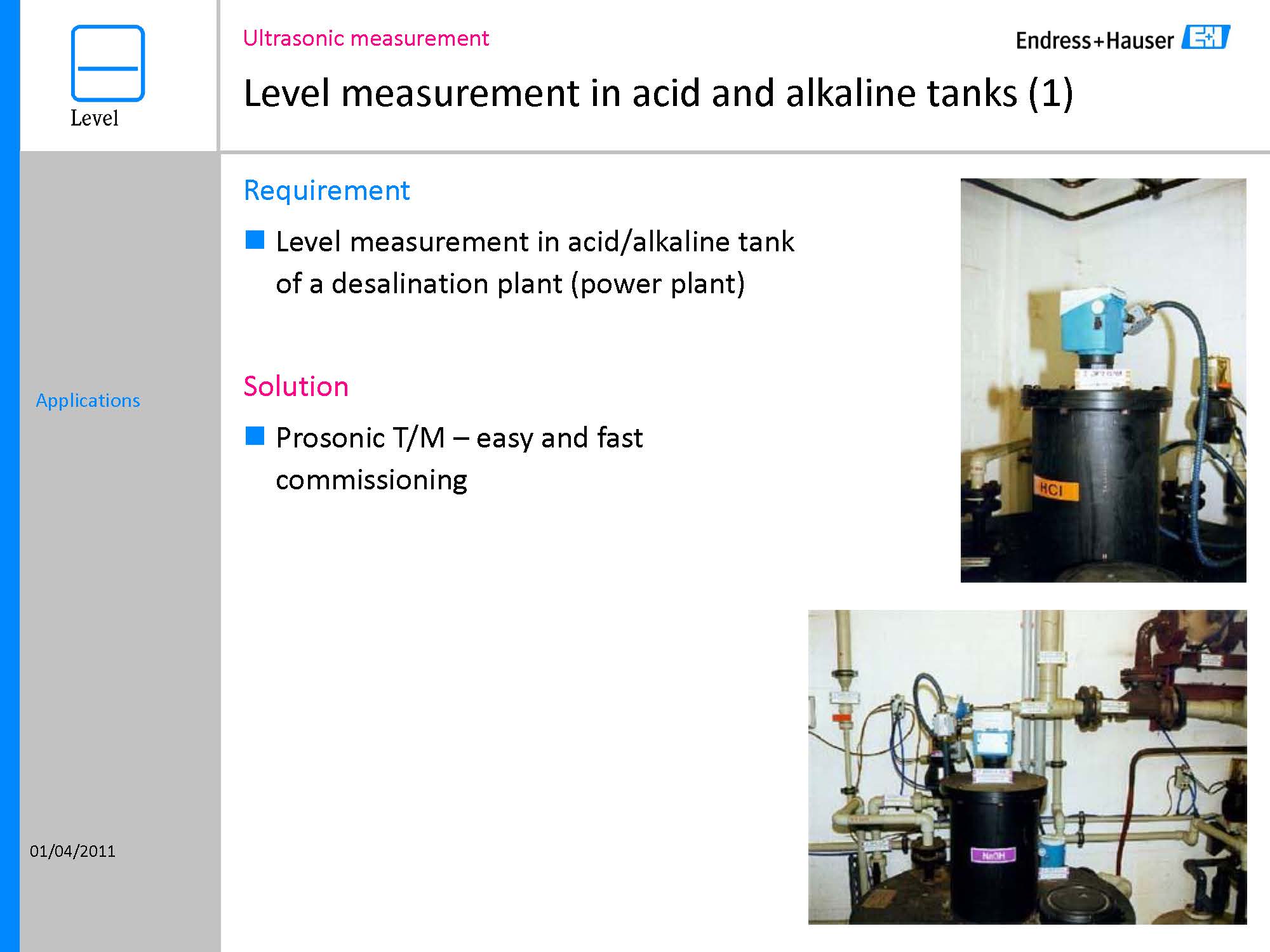

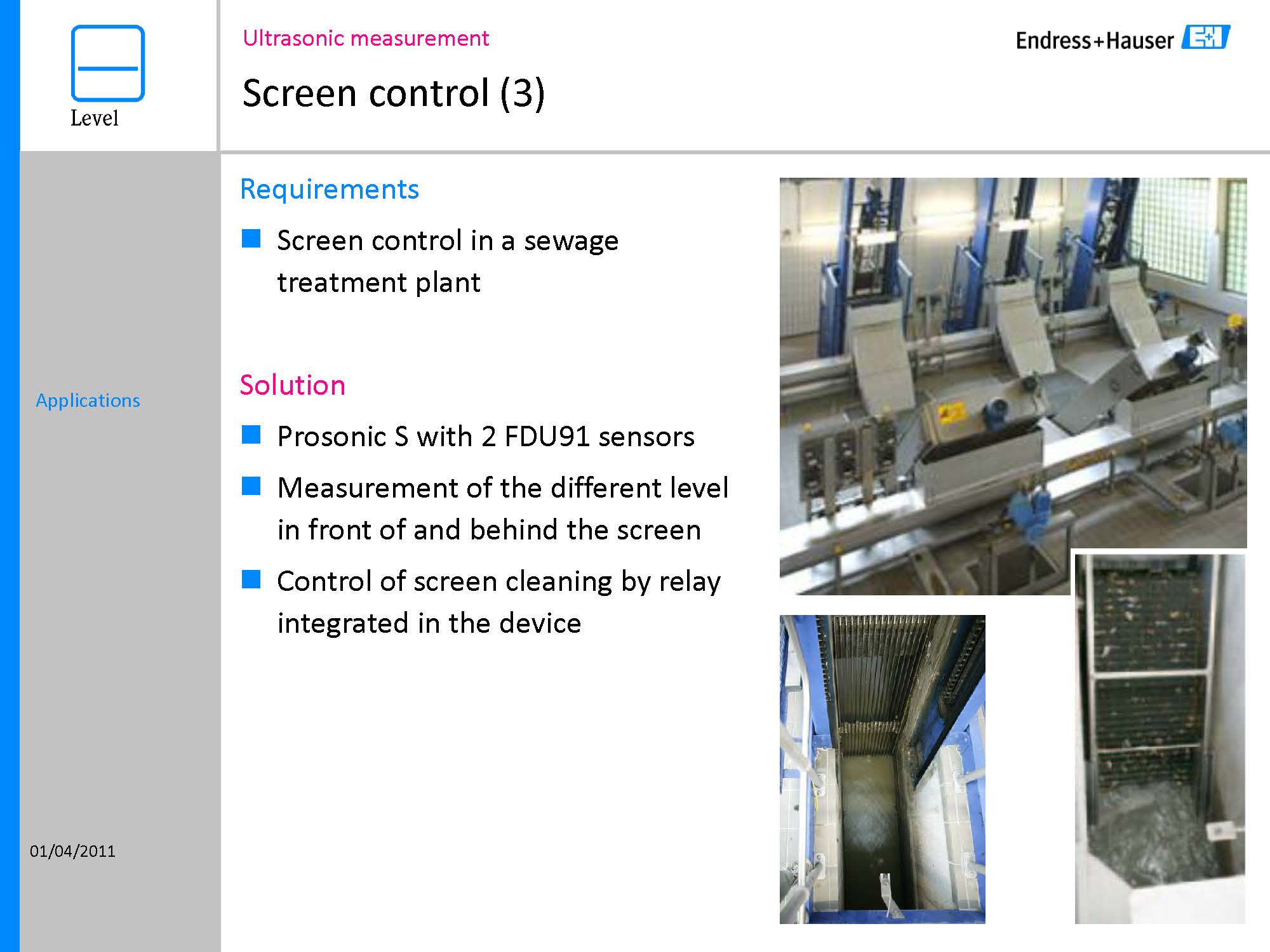

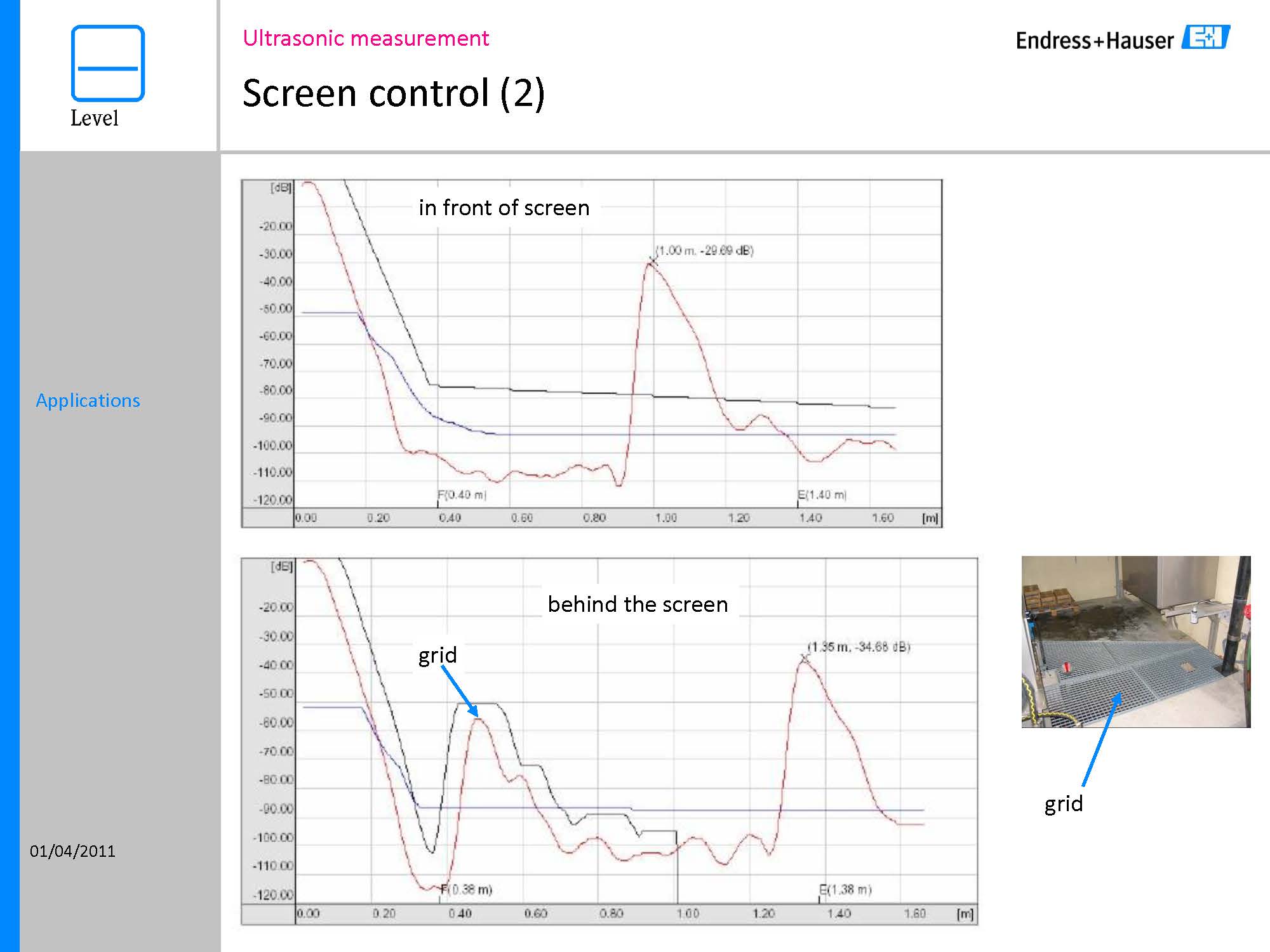

- 水处理：选用IP68防护，耐腐蚀PVDF材质。
- 化工：需防爆认证，如ATEX或IECEx。
- 食品：卫生型连接，符合FDA认证。
选型核心要素
采购与技术人员选型时应综合评估以下因素：
- 介质特性：腐蚀性、温度、压力、是否产生泡沫。
- 量程与精度：根据罐体高度和控制要求确定。
- 输出与通讯：4-20mA、HART、Profibus等。
- 认证要求：防爆、卫生、船级社等。
- 安装条件：法兰规格、螺纹尺寸、空间限制。
培训总结
通过本培训文档，您应已掌握E+H超声波液位计的测量原理、安装调试方法及故障处理技巧。正确选型与规范维护是保障长期稳定运行的关键。如需深入资料，可参考E+H官方技术手册。
