E+H音叉液位开关FTL50与继电器插件FEL54调试指南
E+H音叉液位开关的继电器电子插件因其操作直观、控制方便，成为工业现场应用最广泛的输出类型之一。本文以FTL50搭配FEL54继电器插件为例，详细介绍其验证调试步骤。
功能图说明

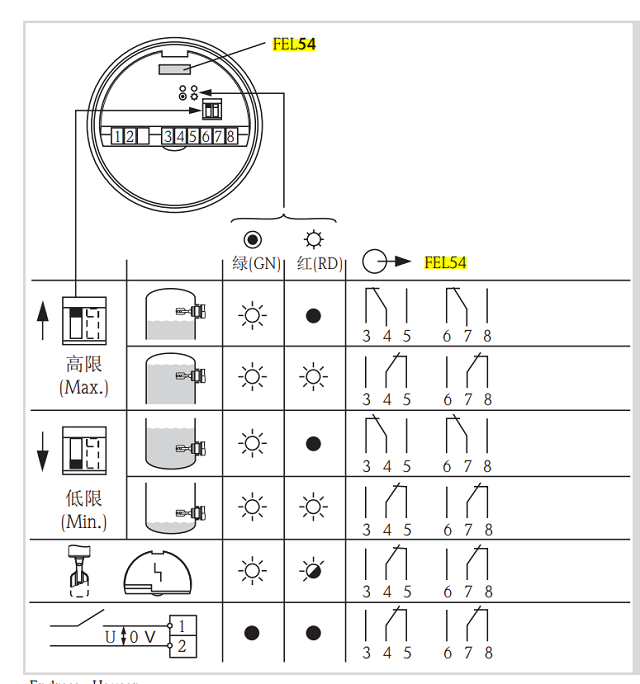

FEL54继电器插件的功能图如下所示，它定义了指示灯状态与继电器输出的对应关系。
调试步骤与指示灯状态
调试时，通过观察叉体在悬空和浸入液体两种状态下的指示灯变化，即可判断液位开关是否正常工作。
- 通电并保持叉体悬空：此时传感器未接触液体，可以看到绿灯亮，红灯不亮。这表示液位开关处于正常未触发状态。

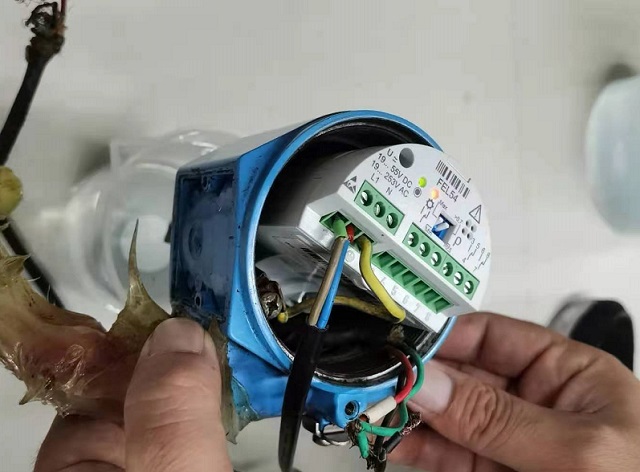

- 将叉体浸入液体：当叉体接触液体时，可以看到绿灯亮，同时红灯也亮。这表示液位开关已触发，继电器动作。
通过以上两步，即可快速验证FTL50与FEL54的配合是否正常。
继电器输出接线
继电器输出端的接线方式请严格按照功能图的示意图进行连接。通常，FEL54提供一组常开（NO）和一组常闭（NC）触点，用户可根据控制逻辑选择使用。
正确接线后，继电器即可根据液位状态输出开关信号，用于报警或控制泵阀等设备。
总结
E+H FTL50音叉液位开关搭配FEL54继电器插件，调试简单、状态指示明确。通过悬空和浸入液体两种状态下的指示灯变化，可快速验证功能；继电器接线则参考功能图即可完成。阿仪科技是你身边的仪表专家！
