E+H雷达液位计FMR50系列基本设置概述

E+H雷达液位计FMR50、FMR51、FMR52、FMR53、FMR54系列是工业液位/料位测量中的常用仪表。掌握其基本设置方法，是确保测量精度与稳定运行的前提。本文围绕测量原理、按键操作与菜单路径展开说明。

E+H雷达液位计液位料位测量原理图

液位/料位测量原理

雷达液位计通过发射微波脉冲并接收回波来测量液位或料位。仪表根据发射波与回波的时间差计算距离，进而换算出液位高度。FMR50系列适用于多种工况，测量结果受介电常数、安装位置等因素影响。

按键操作说明

仪表配备三个按键：“+”、“-”、“E”。合理使用按键可高效完成参数设置与菜单切换。

按键功能详解

  • “+”加号键：在选择列表中向下移动选项；在输入菜单中前进选择菜单项。
  • “-”减号键：在选择菜单中向上移动选项；在输入菜单中后退选择菜单项。
  • “E”确定键：打开子菜单或参数，确认改变后的参数值。

组合键操作

  • 同时按下“+”和“-”：放弃修改参数，退出当前菜单，返回上一级菜单。

菜单路径

通过按键进入菜单后，可按层级路径完成基本设置。下图展示了E+H雷达液位计FMR50系列的菜单结构，便于快速定位所需参数。

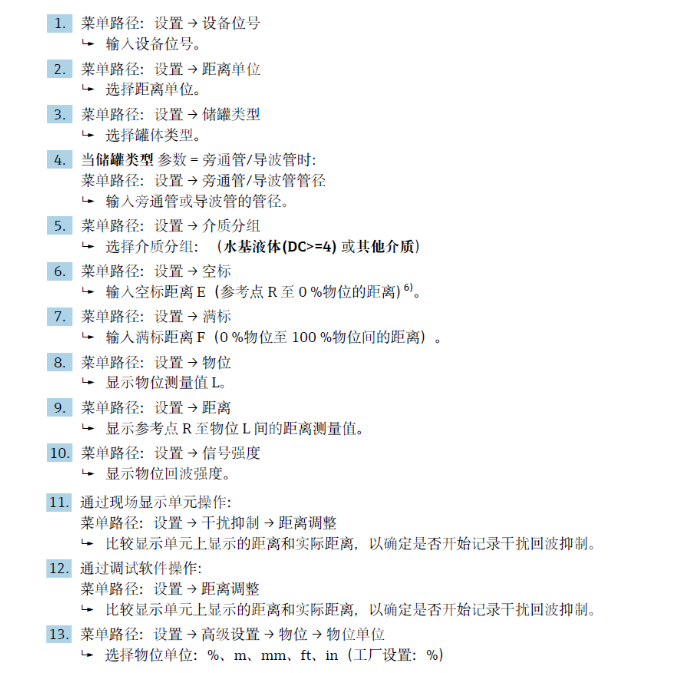

E+H雷达液位计FMR50系列菜单路径图

总结

掌握E+H雷达液位计FMR50/FMR51/FMR52/FMR53/FMR54的测量原理、按键操作与菜单路径，是现场调试与维护的基础。建议工程技术人员与采购人员熟悉上述要点，以提高仪表使用效率。
