E+H涡街流量计Prowirl F200安装指南
正确安装是确保E+H涡街流量计Prowirl F200测量精度的关键。本文基于官方技术资料，梳理安装位置、方向选择及高温介质注意事项，供工程技术人员与采购参考。
一、安装位置
安装前请核对传感器铭牌上的箭头指向，确保箭头与管道内介质流向一致。稳定的流态是涡街流量计准确测量体积流量的前提，下图展示了流体流动方向与发生体（档体）的相对关系。

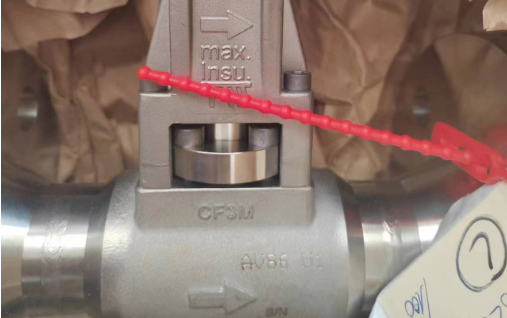

传感器本体上流体方向与档体的方向
1.1 安装方向通用原则
流量计可在管道中任意方向安装，但建议根据工况选择最佳方向。测量液体时，优先将流量计安装在流体自下向上流动的竖直管道中，以避免非满管状态（见图A）。若测量竖直管道中自上向下流动的流体，必须保证测量管始终满管，否则测量会中断或产生错误结果。
1.2 高温/低温介质安装方向

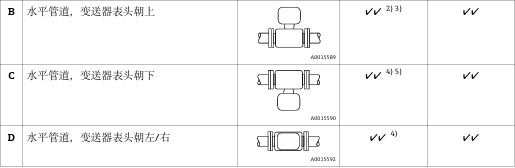

电子部件过热危险！当流体温度超过200°C (392°F)时，公称口径DN 100 (4")和DN 150 (6")的夹持式仪表（Prowirl D）禁止采用安装方向B。针对不同温度介质，推荐以下安装方向：
| 介质条件 | 推荐安装方向 | 说明 |
|---|---|---|
| 高温介质（如蒸汽或温度>200°C） | C或D | 避免电子部件过热 |
| 低温介质（如液氮） | B或D | 防止冷凝或结冰影响 |
| 带“湿蒸汽检测/测量”选项 | C | 确保湿蒸汽测量准确 |
1.3 关键安装检查清单
- 流向一致：传感器箭头必须与介质流向相同。
- 满管状态：测量液体时避免非满管，竖直管道自下向上流动为佳。
- 温度适配：高温或低温介质按上表选择安装方向。
- 口径限制：DN 100/150夹持式仪表在高温下禁用方向B。
二、总结
遵循以上安装规范，可有效避免测量误差和设备损坏。若工况特殊，请务必参考E+H官方说明书或咨询技术支持。
