CPM253/223变送器与pH/ORP传感器接线指南

CPM253/223变送器与pH/ORP传感器接线指南

CPM253/223变送器是工业pH/ORP测量中的常用设备，正确接线是确保测量准确和系统稳定运行的关键。本文将分步骤介绍模拟传感器和Memosens数字传感器的接线方法，并说明按键功能。

1. 接线步骤

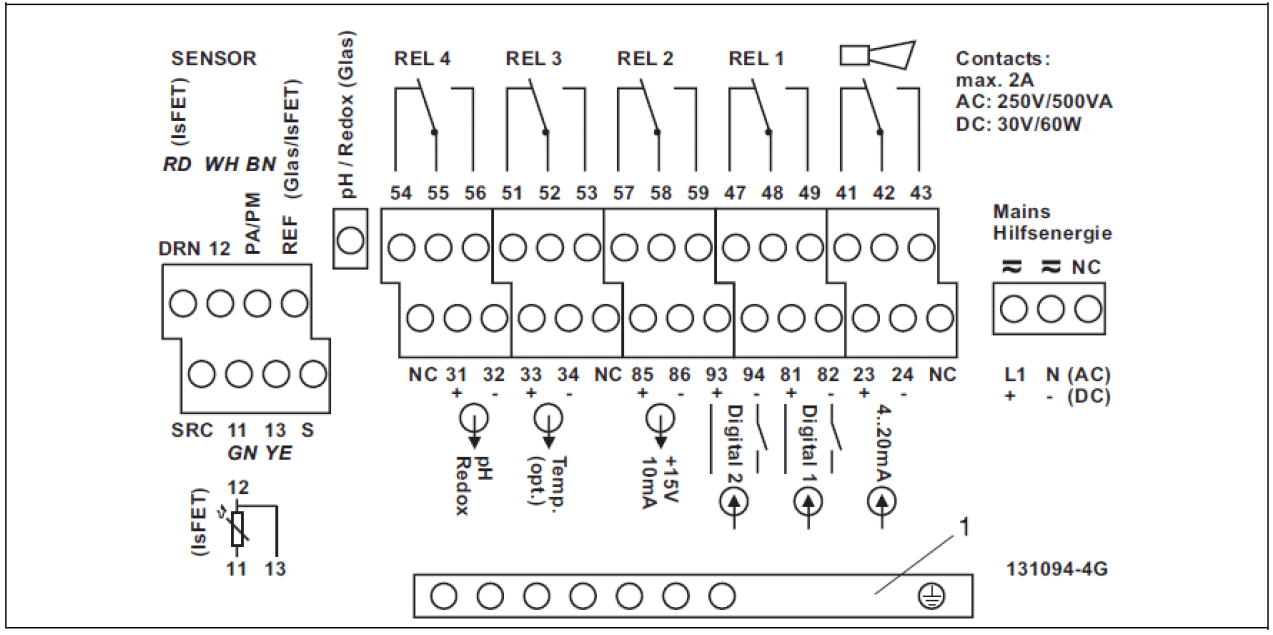

1.1 连接模拟传感器

模拟传感器包括标准模拟传感器、ISFET模拟传感器和玻璃传感器，接线方式略有不同。请按照以下步骤操作：

1. 把随机提供的对应接线图贴到接线端子上。
2. 绿、白、黄三根温度线分别连接11、12、13号端子。
3. 标准模拟传感器（使用CPK9电缆）：同轴线的线和黑色屏蔽线分别代表测量和参比信号，分别连接“pH”和“REF”端子，棕色等电势线连接到“PA/PM”端子。
4. ISFET模拟传感器（使用CPK12电缆）：同轴线的芯线和黑色屏蔽线分别代表测量和参比信号，分别连接“SRC”和“REF”端子，红线连接DRN端子；棕色等电势线连接到“PA/PM”端子。
5. 玻璃传感器电缆的外屏蔽接到“S”端子；ISFET传感器电缆的外屏蔽接到PE端子，PE端子接地。
6. 标记“NC”和未标记的端子不接。
7. 220VAC电源接到L1和N端子；24VDC电源接到+和-端子。
8. 第一路电流输出（pH）接到31、32端子，第二路电流输出（温度，可选）接到33、34端子。电流输出为有源输出。

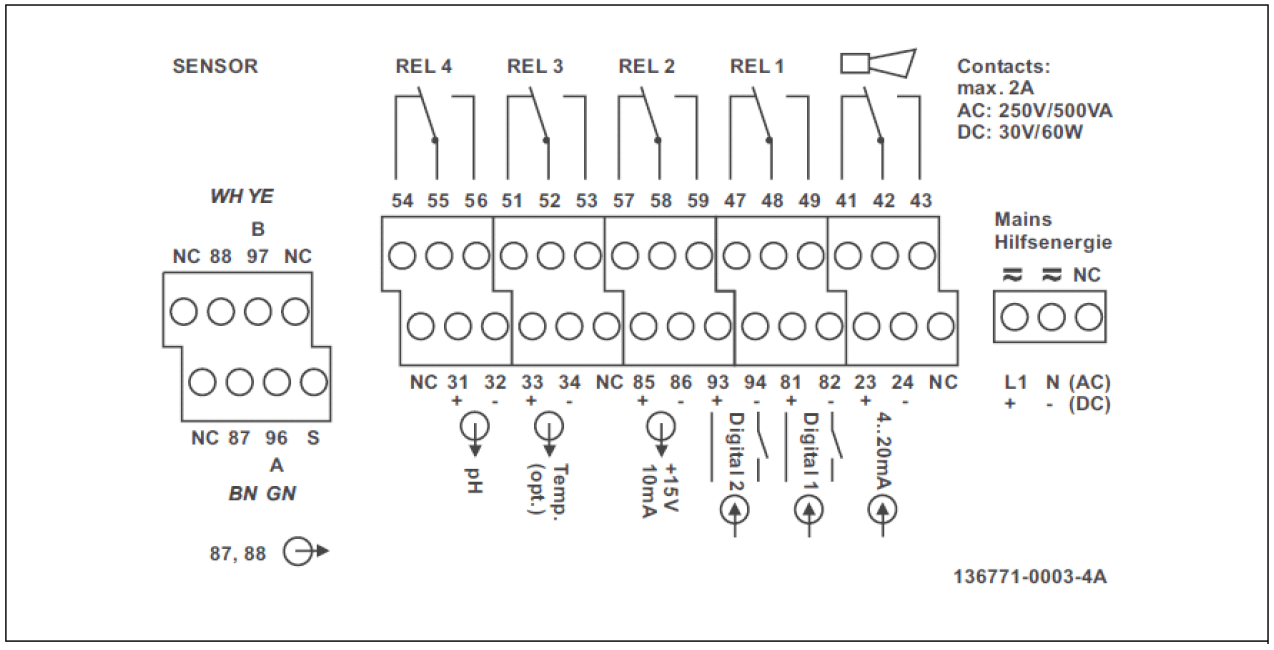

1.2 连接Memosens数字传感器

Memosens数字传感器采用四线制连接，接线更简单。请按照以下步骤操作：

1. 把随机提供的对应接线图贴到接线端子上。
2. 棕、白、绿、黄四根电缆线分别连接到87、88、96、97号端子。
3. 标记“NC”和未标记的端子不接。
4. 220VAC电源接到L1和N端子；24VDC电源接到+和-端子。
5. 第一路电流输出（pH）接到31、32端子，第二路电流输出（温度，可选）接到33、34端子。电流输出为有源输出。

注：须保证所有的缆塞拧紧、密封。

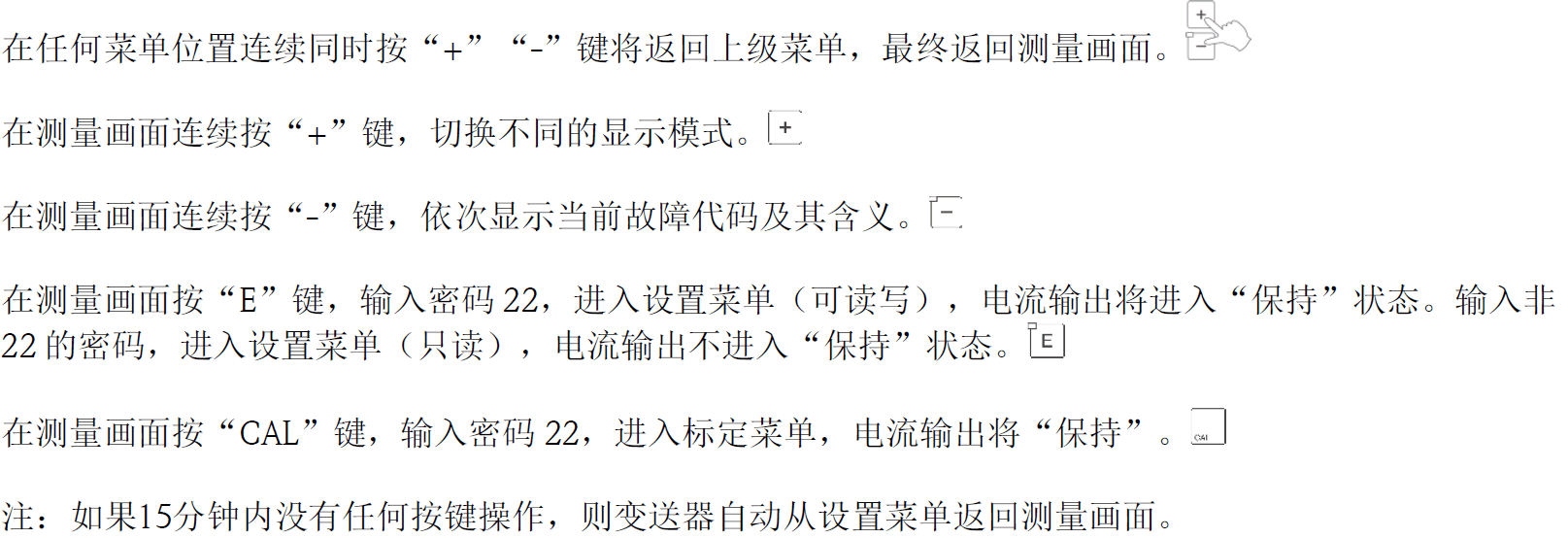

2. 按键功能

2.1 基本按键功能描述

变送器面板上的按键用于参数设置和校准。具体功能如下：

• CAL键：进入校准模式。
• DIAG键：查看诊断信息。
• OK键：确认选择或输入。
• 方向键：上下左右移动光标或修改数值。

3. 接线注意事项

• 确保电源电压与变送器要求一致（220VAC或24VDC）。
• 电流输出为有源输出，无需外部电源。
• 屏蔽线应正确接地，以减少干扰。
• 所有接线完成后，检查端子是否紧固，避免虚接。

4. 总结

正确接线是保证CPM253/223变送器与pH/ORP传感器正常工作的基础。遵循上述步骤，可确保测量精度和系统可靠性。如有疑问，请参考随机接线图或联系技术支持。
