1. RIA15回路显示仪测量原理
RIA15回路显示仪设计用于4-20 mA或HART®信号回路，可直接数字显示测量信号或HART®过程变量。该显示仪无需外接电源，完全由回路供电，简化了安装并提高了安全性。
设备兼容HART® 5.0及以上版本的通信协议，可配套使用。其液晶显示屏可显示5位数字可扩展测量值，即使在强光照条件下也能清晰读数。
除了显示测量值，用户还可通过三个按键轻松切换单位和棒图显示。可选带背光显示功能的型号，但需注意背光会增大电压降。
RIA15可与指定型号的E+H传感器或变送器配套使用，不仅能显示测量值，还能执行传感器设置。此时需在订购选项中选择“Level”或“Analysis”选项。
2. 电源接线与端子分配

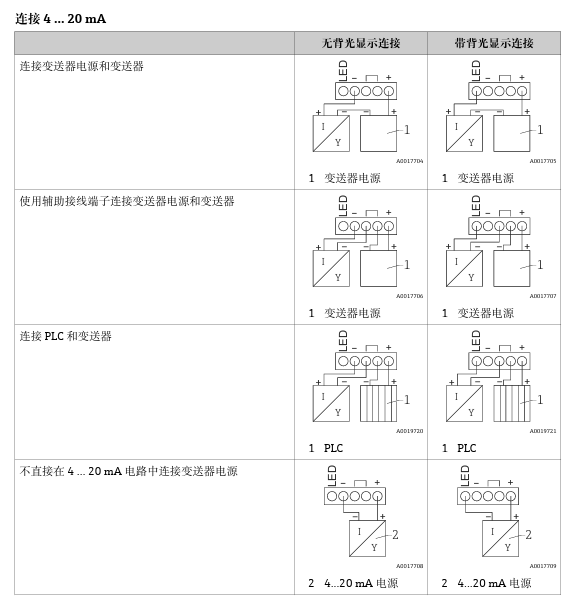

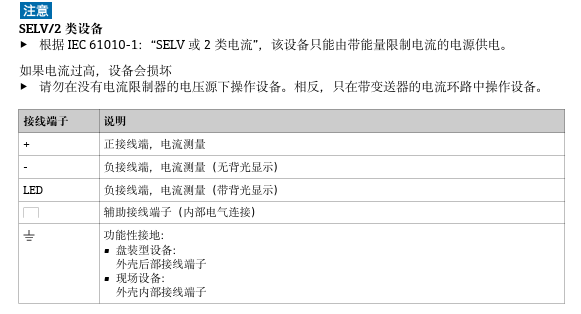

RIA15必须与仪器串联接入回路，具体端子分配如下图所示。请确保接线正确，以避免损坏设备或影响测量精度。
3. 仪器操作按键说明

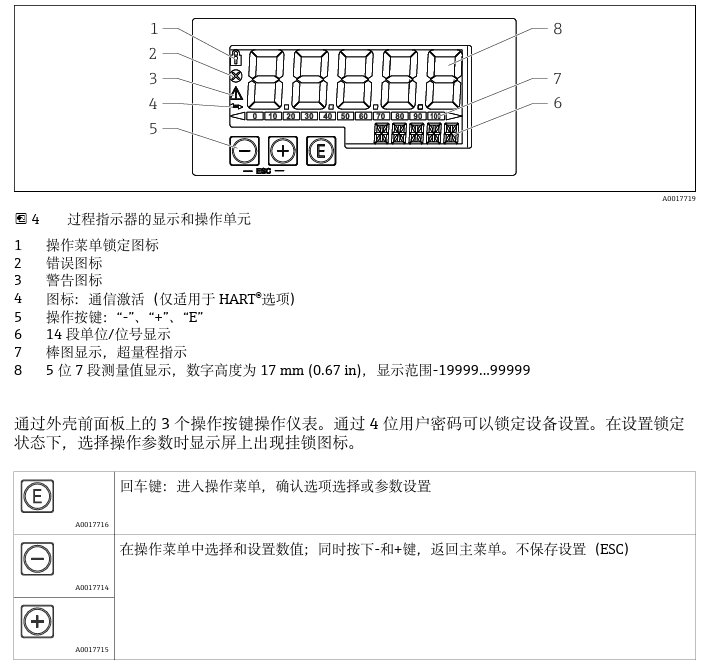

RIA15配备三个操作按键，用于菜单导航、参数设置和显示切换。按键布局如下图所示，具体功能如下：
- 确认键：进入菜单或确认设置
- 向上键：增加数值或向上滚动
- 向下键：减少数值或向下滚动
4. 操作调试步骤
调试RIA15时，请按照以下步骤进行，确保显示仪正确配置并投入运行。
- 确保回路已断电，按照接线图正确连接RIA15。
- 接通回路电源，显示仪启动并显示当前测量值。

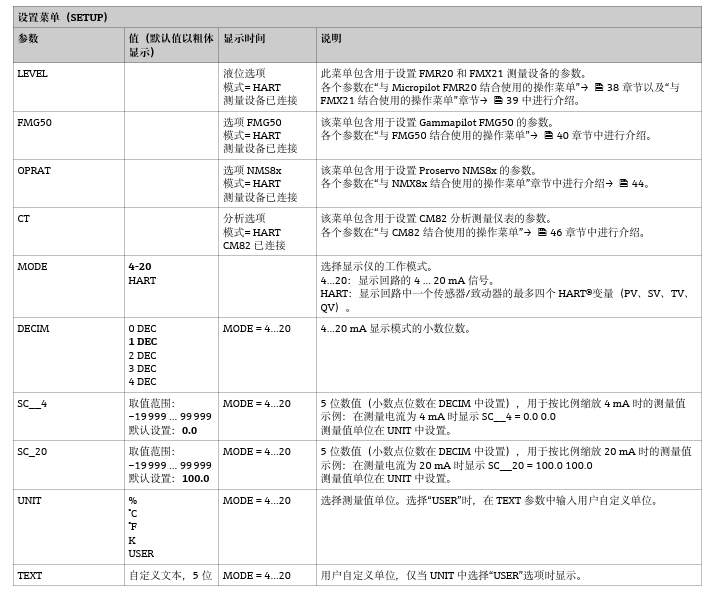

- 使用按键进入菜单，根据需要设置单位、量程和显示模式。
- 若需启用背光或棒图显示，在菜单中相应选项进行设置。
- 完成设置后，退出菜单并确认显示正常。
5. 与Micropilot FMR20结合使用的操作菜单

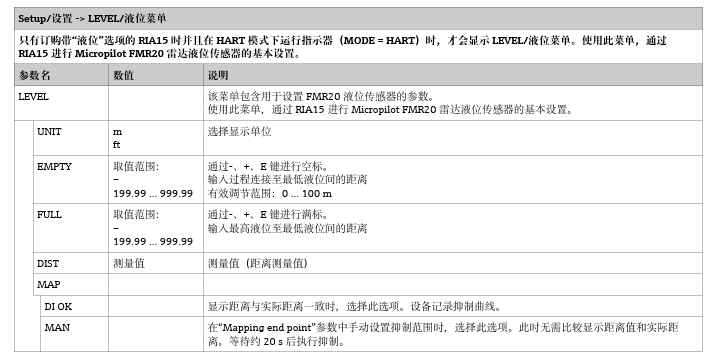

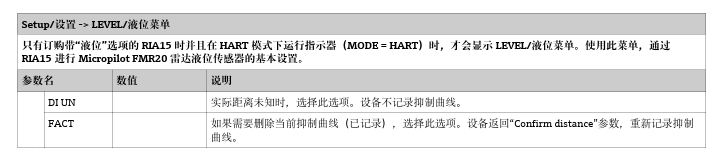

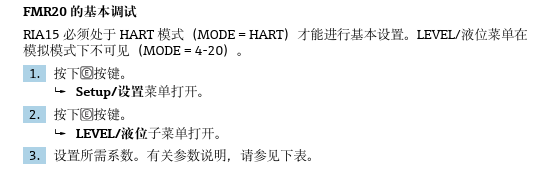

当RIA15与Micropilot FMR20雷达物位计配套使用时，可通过显示仪直接查看和设置物位参数。操作菜单结构如下图所示，用户可参照进行快速配置。
通过上述菜单，用户可以轻松完成物位测量设置，并实时监控测量值。具体参数设置请参考相关设备手册。
