CM14变送器接线调试与菜单设置指南

CM14变送器电气连接

正确完成电气连接是CM14变送器稳定运行的基础。所有操作必须遵循安全规范，确保设备与人员安全。

安全注意事项

• 所有连接均必须在断电条件下进行。
• 断开保护性接地会引发危险，进行其他电气连接前，必须首先建立保护性接地连接。

变送器接线

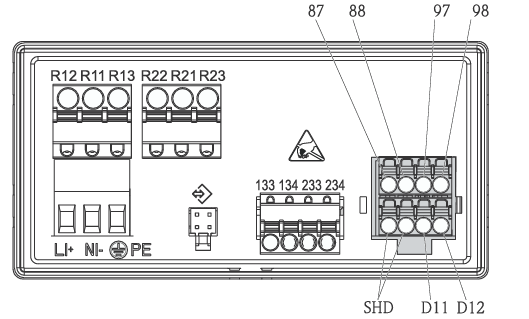

变送器接线如图所示，请根据端子定义正确连接电源、信号及输出线路。

接线端子描述

CM14变送器端子功能如下表所示，请对照接线。

端子编号	功能描述
87	棕色线芯，传感器电源 U+连接
88	白色线芯，传感器电源 U-连接
97	绿色线芯，通信信号A
98	黄色线芯，通信信号B
SHD	屏蔽层
D11	连接报警输出（+）
D12	连接报警输出（-）
L+	变送器电源正极
L-	变送器电源负极
133	连接模拟量输出1（+）
134	连接模拟量输出1（-）
233	连接模拟量输出2（+）
234	连接模拟量输出2（-）
R11、R12、R13	连接继电器1
R21、R22、R23	连接继电器2

连接后检查

• 检查供电电压是否与铭牌上的技术参数一致。
• 确认供电电缆和信号电缆连接正确。

显示界面与操作

CM14变送器配备直观的显示界面和按键，便于现场操作与监控。

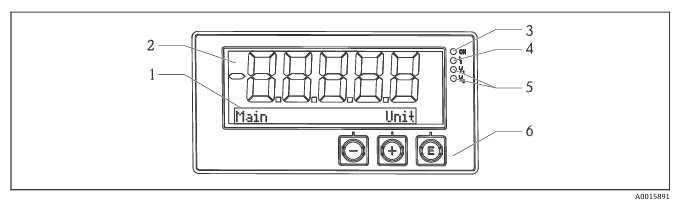

显示区域说明

• 1 点阵显示区
• 2 7段显示区
• 3 LED状态指示灯，表示已接通电源
• 4 LED状态指示灯，指示报警功能
• 5 LED状态指示灯，指示继电器1/2的限位触点状态

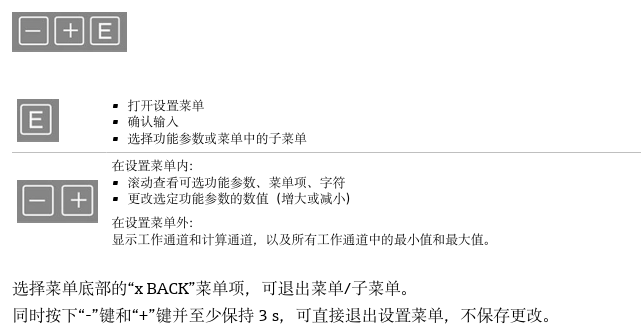

现场操作按键

通过设备前面板上的三个内置按键进行现场操作。

通电显示与菜单设置

通电后，变送器默认允许用户访问Setup、Diagnostics和Calibration菜单（出厂设置），也可锁定设备设置。

菜单操作步骤

1. 通电后按下E键进入设置菜单。
2. 反复按下+键，直至显示Setup菜单。
3. 按下E键，打开Setup菜单。

Setup菜单参数说明

参数	说明
Current range	可选输出的电流（0-20）mA或（4-20）mA
Out 1 0/4 mA	设置模拟量输出量程下限值对应的实际值。如果设置值低于量程下限值，电流输出设置为饱和电流0/3.8 mA。
Out 1 20 mA	设置模拟量输出量程上限值对应的实际值。如果超出设定量程上限值，电流输出设置为饱和电流20.5 mA。
Out 2 0/4 mA	设置温度输入对应的量程下限值。如果设置值低于量程下限值，电流输出设置为饱和电流0/3.8 mA。
Out 2 20 mA	设置温度输入对应的量程上限值。如果超出设定量程上限值，电流输出设置为饱和电流20.5 mA。
