1. 安装方式
CM44X变送器支持三种安装方式，用户可根据现场条件选择。竖直管道和水平管道安装需要额外订购安装附件。

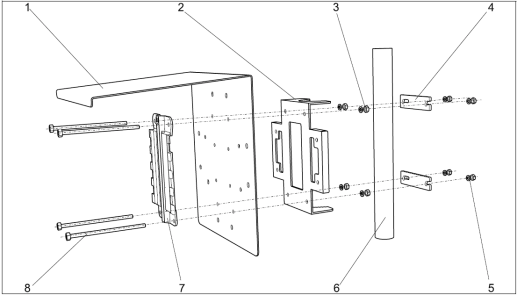

1.1 直管道安装
适用于垂直管道，安装示意图如下：
[点击图片放大]

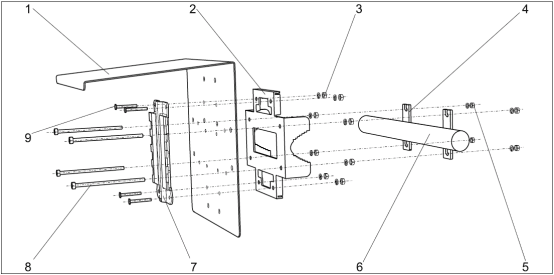

1.2 水平管道安装
适用于水平管道，安装示意图如下：
[点击图片放大]

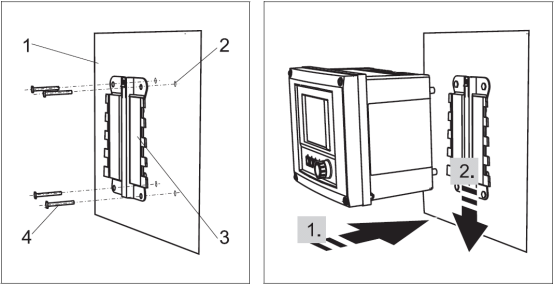

1.3 墙式安装
适用于墙面固定，安装示意图如下：
[点击图片放大]
2. 接线方法
2.1 电源接线
CM442与CM444/448的电源接线方式不同，请根据型号正确接线。特别注意铭牌标识的供电电压（220VAC或24VDC）。

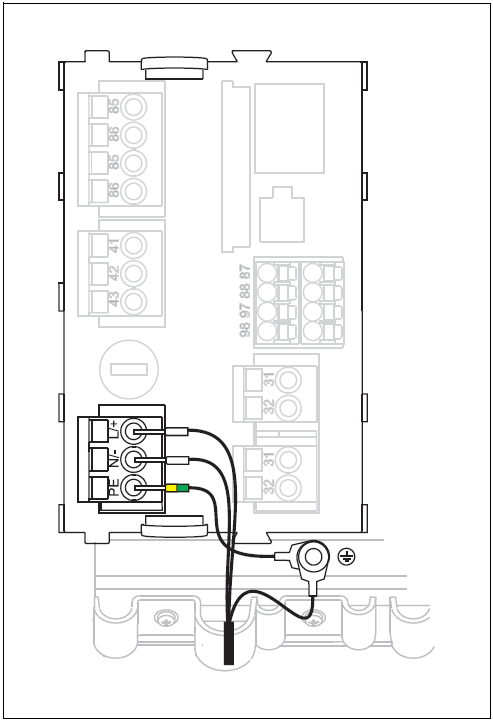

CM442电源接线：
[点击图片放大]

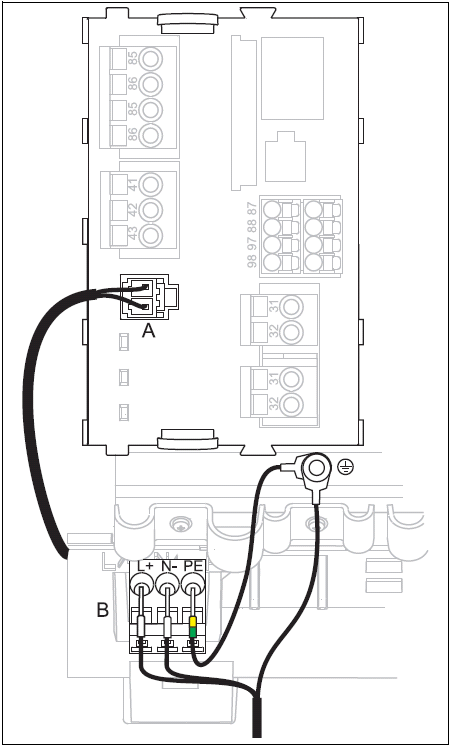

CM444/448电源接线：
[点击图片放大]

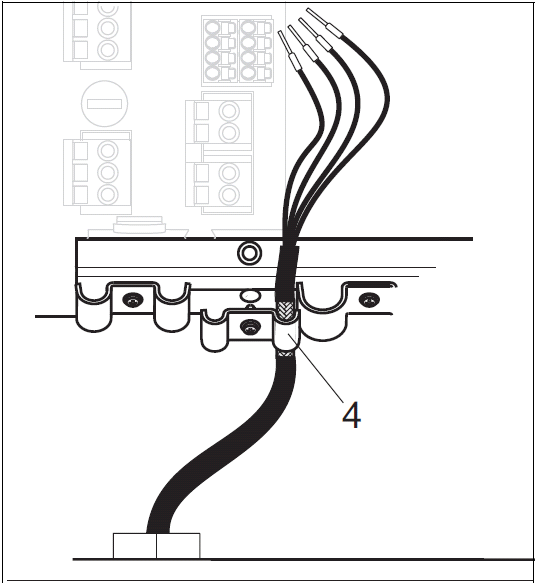

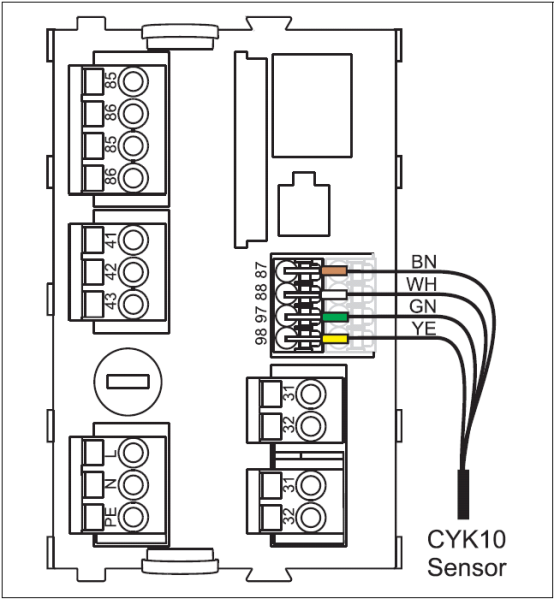

2.2 pH传感器接线
pH传感器接线步骤如下：
[点击图片放大]
[点击图片放大]
- 棕、白、绿、黄四根电缆线分别连接到87、88、97、98号端子。
- 传感器电缆屏蔽层需接地。
- 电流输出接31、32端子，电流输出为有源输出。
注意：须保证所有缆塞拧紧、密封。
3. 按键功能

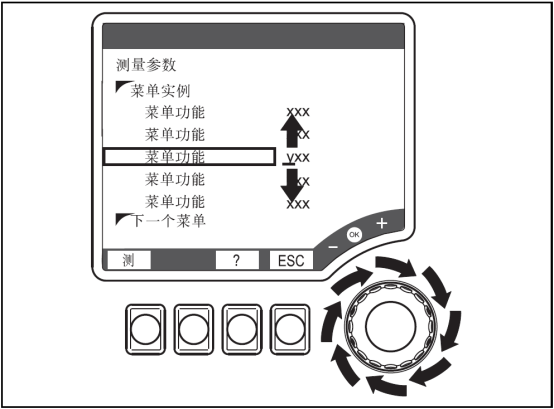

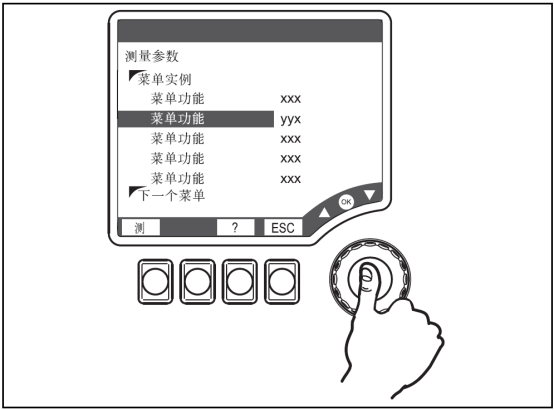

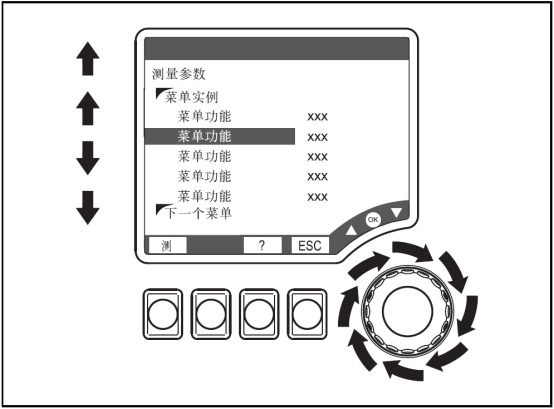

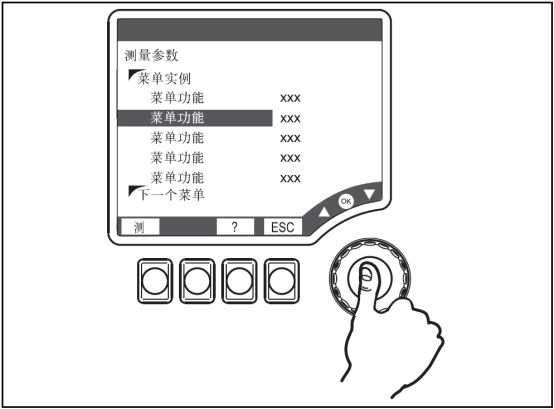

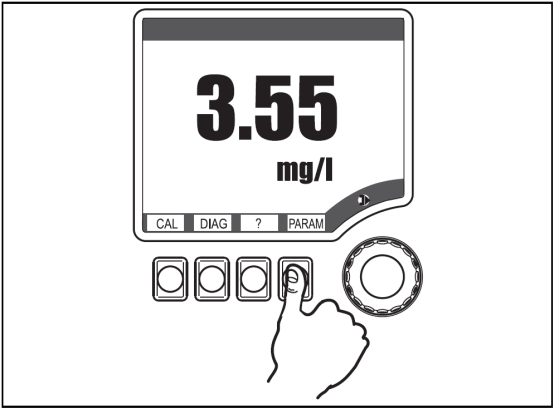

CM44X变送器采用软键和浏览器组合操作，具体功能如下：
- 按下软键：直接选择菜单
- 旋转浏览器：在菜单中移动光标
- 按下浏览器：选择功能
- 旋转浏览器：改变数值
- 按下浏览键：接受新数值
[点击图片放大]
[点击图片放大]
[点击图片放大]
[点击图片放大]
[点击图片放大]
4. 参数设置

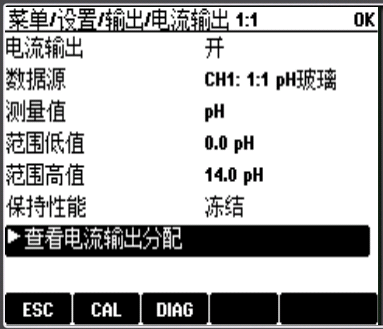

4.1 量程设置
在“菜单/设置/输出/电流输出”下设置“范围低值”和“范围高值”。
[点击图片放大]
4.2 标准液设置
如果使用E+H原装标准液，无需修改出厂默认设置；否则需进入“菜单/设置/输入/CH1: 1:1 pH玻璃/扩展设置/标定设置/标定液识别”，将出厂默认“固定”修改为“手动”，并在“菜单/设置/输入/CH1: 1:1 pH玻璃/扩展设置/标定设置/标定液x”中输入两个标准液的pH值。

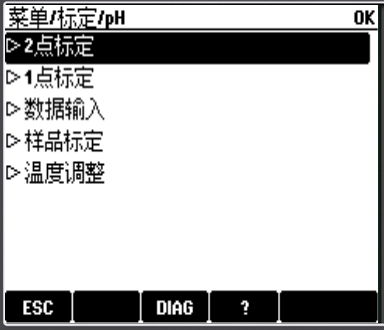

4.3 变送器复位
在“菜单/诊断/系统测量/重置”菜单下选择“出厂默认”，复位变送器。
[点击图片放大]

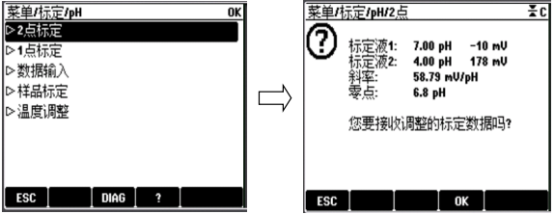

5. 标定步骤
进入“菜单/标定/pH”，选择“2点标定”，按照菜单提示完成标定。标定成功后显示斜率和零点，并询问是否调整标定数据；标定失败后提示是否再次标定。
[点击图片放大]
6. 常见故障代码

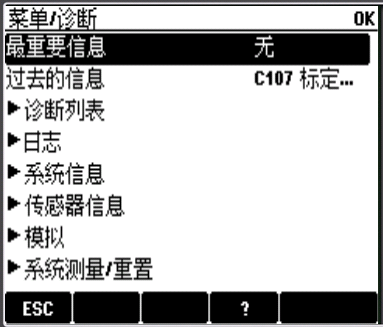

故障代码及含义自动显示在测量界面；可进入“菜单/诊断”查看故障代码，按“?”键查看故障含义。
[点击图片放大]
7. 传感器维护
定期清洗pH传感器，清洗间隔视工况而定。建议清洗方法如下：
- 油膜黏附：使用适当的去污剂清除，例如酒精、丙酮等。
- 石灰或金属氢氧化物黏附：使用3%稀盐酸溶解后再使用清水冲洗干净。
- 硫化物黏附（脱硫烟气或污水处理厂）：使用3%稀盐酸和硫脲的混合液清洗后再使用清水冲洗干净。
- 蛋白质黏附（食品行业）：使用0.5%稀盐酸和饱和胃蛋白酶的混合液清洗后再使用清水冲洗干净。
- 若参比传感器的膜片阻塞，使用锁孔锉去除阻塞物（不适用于CPS11和CPS91传感器）。
- 使用软刷清除ORP铂环上的污染，使用软布清除ORP金针上的污染。
- ORP传感器严禁使用化学清洗液。
定期两点标定pH传感器，标定间隔视工况而定。pH传感器不允许长期暴露在空气中，需湿润保存。长时间干燥后，建议放在pH=7的标准液或3mol/L的饱和KCl中1天以上，激活传感器。
