CM42变送器pH/ORP基本调试指南
CM42变送器是工业pH/ORP测量的核心设备，正确的安装、接线与调试对测量精度至关重要。本文面向工程技术人员与采购人员，系统介绍其调试流程。
1. 安装方式
CM42变送器支持四种安装方式，适应不同现场需求。

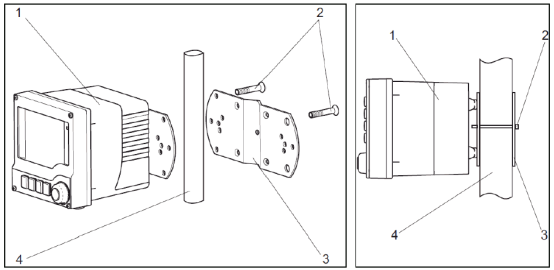

1.1 水平管道安装
适用于水平管道，需额外订购安装附件。

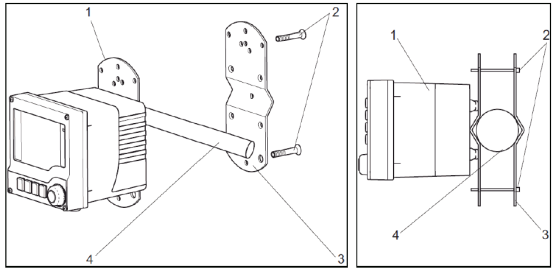

1.2 竖直管道安装
适用于竖直管道，同样需要额外订购安装附件。
注：水平和竖直管道安装均需额外订购安装附件。

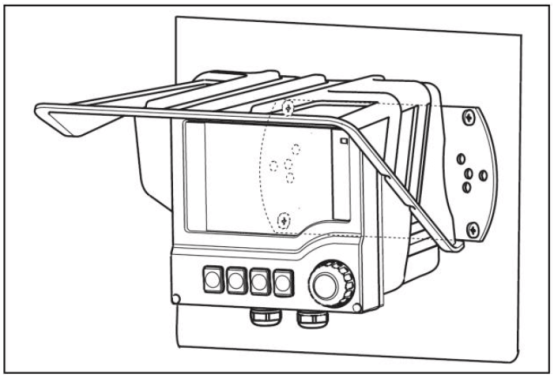

1.3 墙式安装
可配备气候防护罩，适用于户外或恶劣环境。

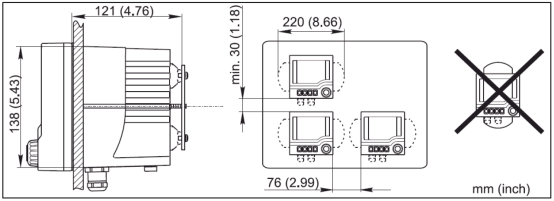

1.4 盘装
适用于控制盘柜安装，节省空间。
2. 接线

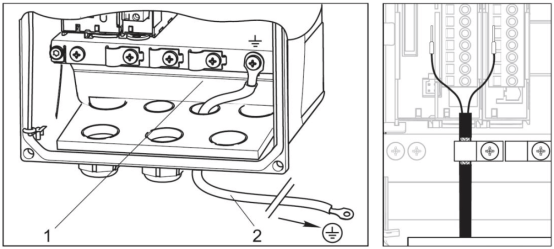

正确的接线是保证变送器稳定运行的基础。请按照下图进行塑料外壳接地以及电缆接地。
2.1 电源/信号接线

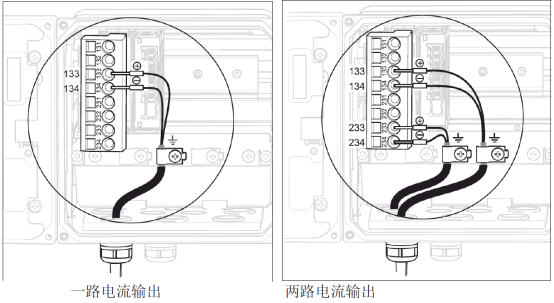

2.1.1 电流输出接线
支持一路电流输出和两路电流输出（可选）。
注：供电电压容许范围是12.5 to 30 VDC。
2.1.2 总线接线

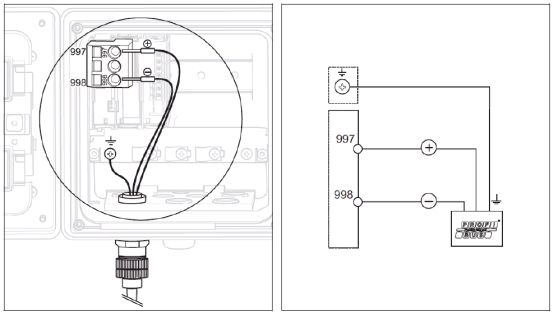

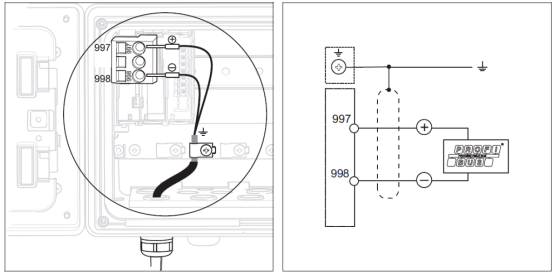

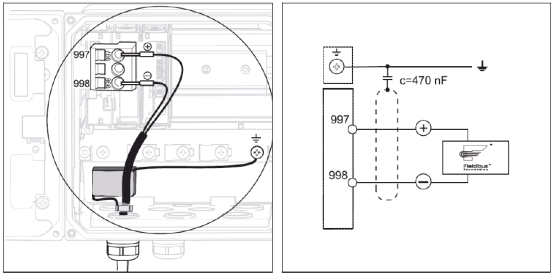

Foundation Fieldbus和Profibus PA总线接线共有三种方式可选。
注：供电电压容许范围是9 to 32 V DC。
2.2 传感器接线
根据传感器类型选择正确的接线方式。

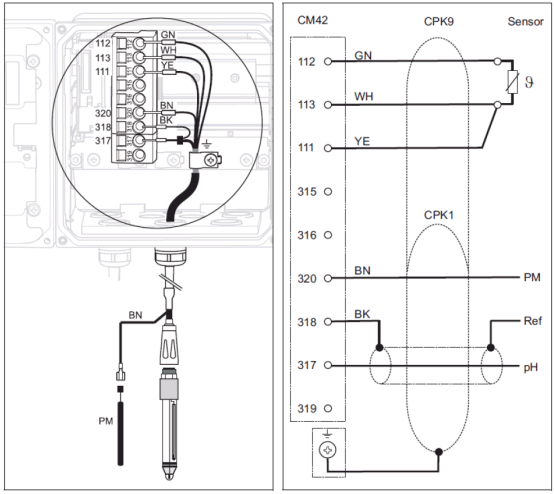

2.2.1 标准模拟传感器接线（使用CPK9电缆）
- 绿、白、黄三根温度线分别连接112、113、111号端子。
- 同轴线的芯线和黑色屏蔽线分别代表测量和参比信号，分别连接317和318端子；棕色等电势线连接到320端子。
- 传感器电缆屏蔽层需接地。

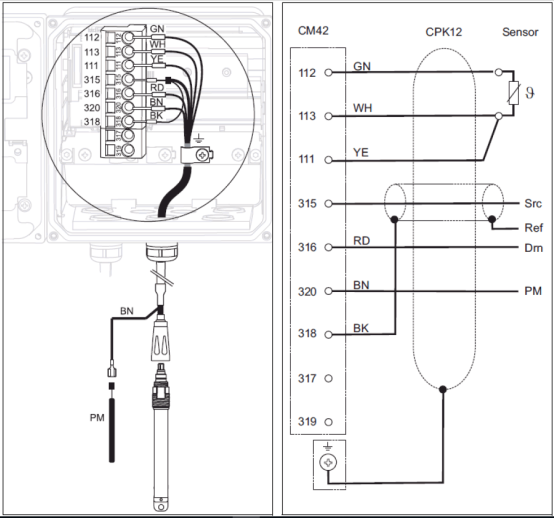

2.2.2 IsFET模拟传感器接线（使用CPK12电缆）
- 绿、白、黄三根温度线分别连接112、113、111号端子。
- 同轴线的芯线和黑色屏蔽线分别代表测量和参比信号，分别连接315和318端子，红线连接316端子；棕色等电势线连接到320端子。
- 传感器电缆屏蔽层需接地。

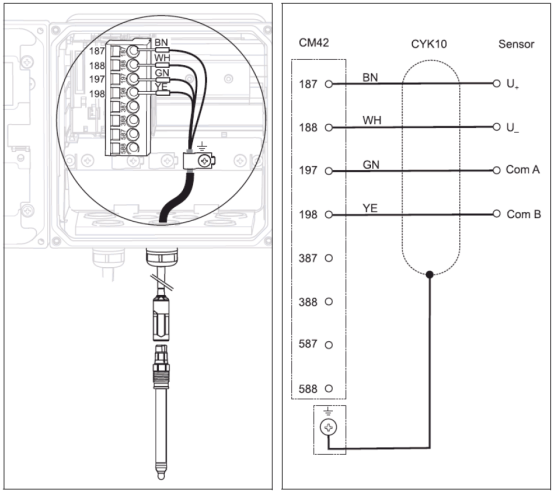

2.2.3 Memosens数字传感器接线
- 棕、白、绿、黄四根电缆线分别连接到187、188、197、198号端子。
- 传感器电缆屏蔽层需接地。
注：须保证所有的缆塞拧紧、密封。

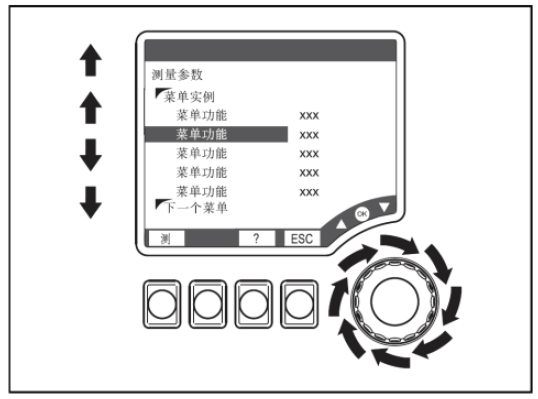

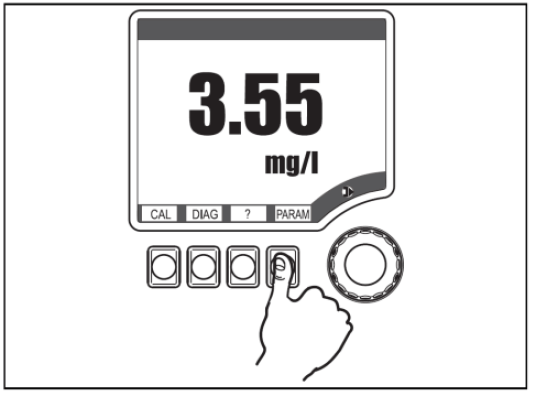

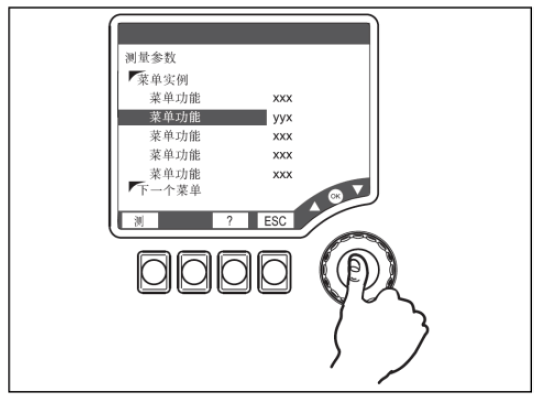

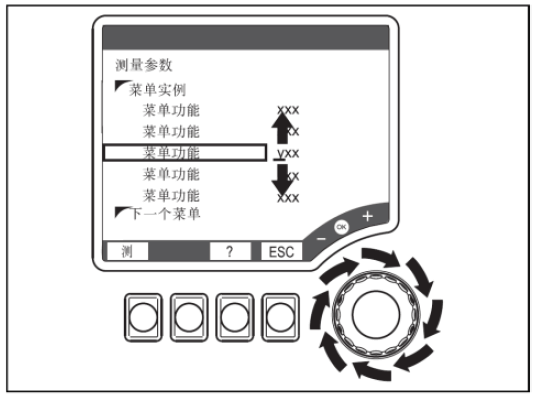

3. 按键功能
CM42变送器采用直观的按键操作，具体功能如下：
- 按下软键：直接选择菜单
- 旋转浏览器：在菜单中移动光标
- 按下浏览器：选择功能
- 旋转浏览器：改变数值
- 按下浏览键：接受新数值
4. 设置
调试前需进行必要的参数设置。
4.1 量程设置

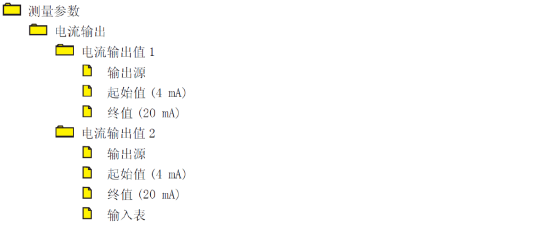

在“测量参数/电流输出”菜单下设置“起始值”和“终值”。具体菜单位置如下：
4.2 标准液设置
如果用户使用E+H原装标准液则无需修改出厂默认设置；否则需进入菜单“测量参数/传感器模块/标定设置/缓冲液确认”，把出厂默认设置“固定”修改为“手动”，并在菜单“测量参数/传感器模块/标定设置/标准液x”中输入两个标准液的pH值。
4.3 变送器复位
在“诊断/维修服务/出厂默认设置”菜单下选择“出厂默认设置”，设备进行重启，并且所有设置都复位为出厂设置。
5. 标定
进入“标定”菜单，选择“2点标定”按照菜单提示完成标定。主要步骤如下：
- 把传感器放到校准液1中开始第一个点标定，显示“运行”。
- 把传感器从校准液1中取出并用水清洗。
- 把传感器放到校准液2中开始第二个点标定，显示“运行”。
- 标定成功后显示斜率和零点，显示标定是否有效。选择“存储数据以作修整”或“丢弃数据”。

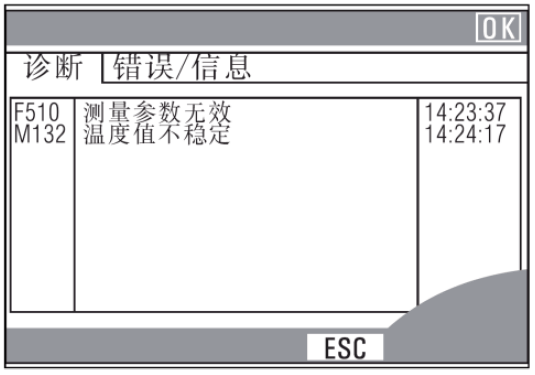

6. 常见故障代码
变送器持续进行自我监控。如果设备检测到错误，就会亮起红色报警发光二级管。可以在“诊断/错误信息”菜单中读取有关错误的信息。示例如下：
7. 维护传感器
定期维护可延长传感器寿命并确保测量准确。
- 定期清洗pH传感器：清洗间隔视工况而定，建议方法如下：传感器有油膜黏附，使用适当的去污剂清除，例如酒精、丙酮等。石灰或金属氢氧化物黏附，使用3%稀盐酸溶解后再使用清水冲洗干净。硫化物黏附（脱烟气或污水处理厂），使用3%稀盐酸和硫脲的混合液清洗后再使用水冲干净。蛋白质黏附（食品行业），使用0.5%稀盐酸和饱胃蛋白酶的混合液清洗后再使用水冲干净。若参比传感器的膜片阻塞，使用锁孔锉去除阻塞物。（不适用于CPS11和CPS91传感器）。使用软刷清除ORP铂环上的污染，使用软布清除ORP金针上的污染。ORP传感器严禁使用化学清洗液。
- 定期两点标定pH传感器：标定间隔视工况而定。
- pH传感器保存：pH传感器不允许长期暴露在空气中，需湿润保存。长时间干燥后，建议放在pH=7的标准液或3mol/l的饱和KCl中1天以上，激活传感器。
