Prosonic 92F接线指南：端子分配与电气连接

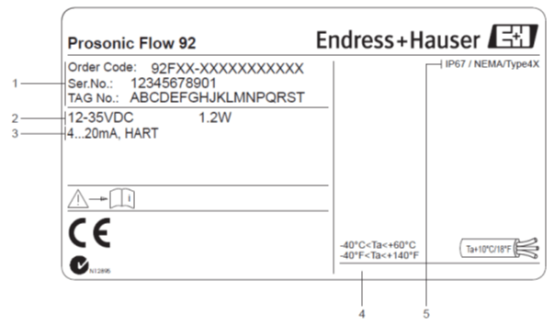

一、检查铭牌

在接线前，请务必核对仪表铭牌信息，确保与订货要求一致。

• 订货号/系列号：用于识别仪表型号和版本。
• 供电电源：12~35VDC，功耗1.2W。
• 有效输出：如4-20mA、频率、HART等。
• 允许环境温度范围：确保工作环境符合要求。
• 防护等级：如IP67，表示防尘防水能力。

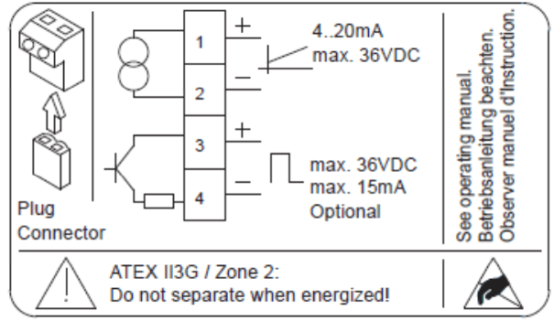

二、接线腔铭牌接线图

打开接线腔盖，可见内部接线图。端子定义如下：

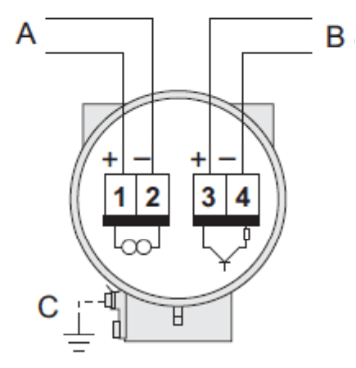

三、电源与测量单元的电气连接

根据输出类型，正确连接电源和信号线。

• A - HART：电源、电流输出。PROFIBUS PA：1=PA+，2=PA-；基金会现场总线(FF)：1=FF+，2=FF-。
• B - 频率输出(可选)：不适用于PROFIBUS PA和FF型仪表，也可用作脉冲/状态输出。
• C - 接地端：仅适用于分体式仪表。

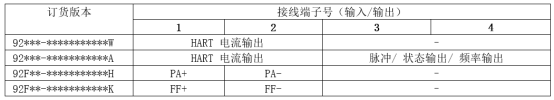

四、Prosonic Flow 92F的接线端子分配

具体端子分配请参考下图，确保接线正确。

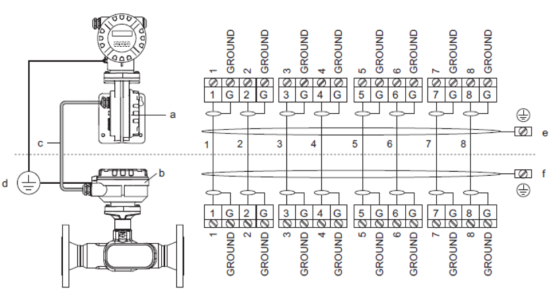

五、分体式仪表的电气连接

分体式仪表需连接变送器和传感器，注意屏蔽和等电势平衡。

1. a 接线腔盖(变送器)
2. b 接线腔盖(传感器)
3. c 连接电缆(信号电缆)
4. d 传感器和变送器的等电势平衡端
5. e 将屏蔽层连接至变送器外壳上的接地端，连接线尽可能短
6. f 将屏蔽层连接至接线腔盖上的接地端
