Prosonic 92F电流输出量程设置概述
Prosonic 92F 是工业现场常用的超声波物位计，其电流输出量程设置直接影响信号传输的准确性。正确配置 4-20mA 输出范围，可确保上位机接收到的物位数据与实际工况一致。
本文面向工程技术人员与采购人员，提供清晰的设置步骤与参数说明。
设置前的准备工作
工具与条件
- Prosonic 92F 变送器已正确安装并通电。
- 手操器或现场显示单元可正常操作。
- 已知工艺要求的空罐对应电流值和满罐对应电流值。
关键参数确认
| 参数 | 说明 | 典型值 |
|---|---|---|
| 输出类型 | 电流输出模式 | 4-20mA |
| 量程下限 | 对应空罐或最低物位 | 4mA |
| 量程上限 | 对应满罐或最高物位 | 20mA |
电流输出量程设置步骤

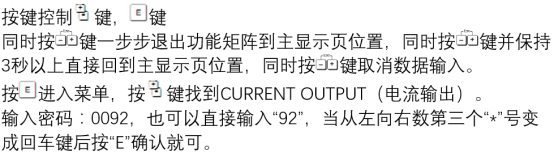

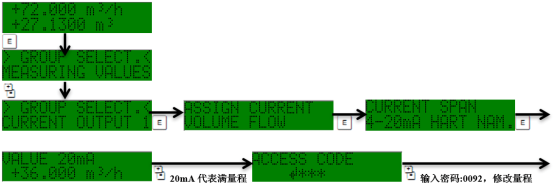

步骤一：进入输出设置菜单
- 通过现场按键或手操器进入主菜单。
- 选择 “输出” 或 “电流输出” 选项。
- 进入 “量程设置” 子菜单。
步骤二：配置量程上下限
- 设置 量程下限：输入对应空罐的物位值（如 0m）。
- 设置 量程上限：输入对应满罐的物位值（如 10m）。
- 确认电流输出对应关系：下限对应 4mA，上限对应 20mA。
步骤三：保存并验证
- 保存参数并退出菜单。
- 使用万用表测量电流输出，验证空罐与满罐时的电流值。
- 若偏差较大，检查量程设置是否与工艺要求一致。
常见问题与注意事项
常见问题
- 电流输出始终为4mA：可能量程上限设置错误或传感器故障。
- 电流输出超过20mA：检查量程下限是否高于实际物位。
- 输出波动大：确认量程范围与罐体实际高度匹配。
注意事项
- 设置量程时，确保下限值小于上限值。
- 避免在强电磁干扰环境下进行参数修改。
- 修改后建议记录参数，便于后期维护。
总结
正确设置 Prosonic 92F 的电流输出量程，是保证物位测量信号准确传输的关键。按照上述步骤操作，可快速完成 4-20mA 输出配置，提升现场仪表运行可靠性。
