Prosonic 92F脉冲输出设置概述
Prosonic 92F 是工业现场常用的超声波流量计，其脉冲输出功能可将流量信号转换为频率信号，供PLC、计数器等设备采集。正确设置脉冲输出对计量精度和系统稳定性至关重要。本文将分步骤介绍设置流程。
设置前的准备工作
确认硬件连接
- 确保Prosonic 92F已正确供电并处于正常工作状态。
- 检查脉冲输出端子（通常为端子24/25）与接收设备的接线无误。
- 准备万用表或示波器，用于验证输出信号。
了解脉冲输出参数

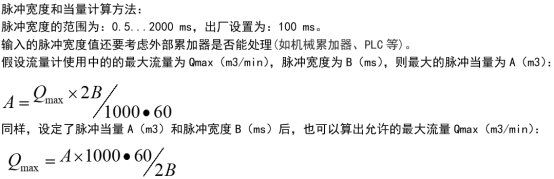

在设置前，需明确以下参数：脉冲当量（每个脉冲代表的流量体积）、脉冲宽度（输出脉冲的持续时间）以及最大输出频率（受接收设备限制）。这些参数决定了脉冲输出的兼容性。
脉冲输出设置步骤

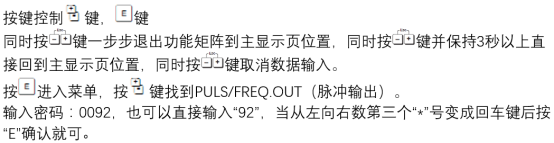

进入设置菜单
- 按下变送器面板上的“E”键进入主菜单。
- 使用“+”或“-”键导航至“输出设置”菜单。
- 选择“脉冲输出”子菜单，按“E”键确认。

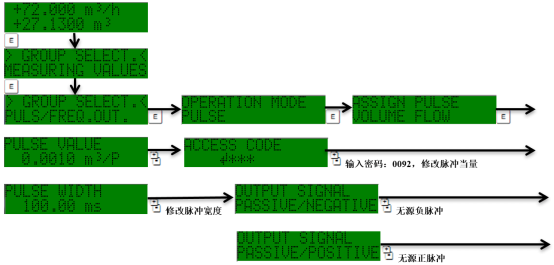

配置脉冲参数
- 设置脉冲当量：根据流量范围和接收设备要求，输入每个脉冲对应的体积（如1脉冲=0.1L）。
- 设置脉冲宽度：通常选择50ms或100ms，确保接收设备能可靠识别。
- 设置输出模式：选择正向脉冲、负向脉冲或双向脉冲。
- 保存设置并退出菜单。
验证输出信号
设置完成后，可通过模拟流量或实际通流，用示波器测量输出端子，确认脉冲频率与设定值一致。若异常，检查接线和参数。
脉冲输出模式对比
| 模式 | 适用场景 | 特点 |
|---|---|---|
| 正向脉冲 | 单向流量计量 | 仅当流量为正时输出脉冲 |
| 负向脉冲 | 反向流量监测 | 仅当流量为负时输出脉冲 |
| 双向脉冲 | 双向流计量 | 正反向流量均输出脉冲，需区分方向 |
常见问题与解决
- 无脉冲输出：检查电源、接线及参数是否启用。
- 脉冲频率不符：重新计算脉冲当量，确保与流量范围匹配。
- 信号干扰：使用屏蔽电缆，并确保良好接地。
总结
正确设置Prosonic 92F的脉冲输出，需明确参数、按步骤操作并验证信号。遵循本文指南，可提高计量准确性并减少故障。如需进一步协助，请参考产品手册或联系技术支持。
