Prosonic 93小流量切除设置指南
Prosonic 93是工业现场常用的超声波流量计，其小流量切除功能用于抑制管道内微小流量或气泡引起的测量波动，确保输出信号稳定。正确设置小流量切除对提高过程控制精度至关重要。本文将分步介绍设置方法，并给出关键参数建议。
一、小流量切除的作用与原理
小流量切除（Low Flow Cutoff）是指当流量低于设定阈值时，流量计将输出强制为零或保持最后有效值，避免因流体扰动、气泡或噪声导致虚假流量信号。该功能尤其适用于批处理、配料系统等对零点稳定性要求高的场合。
1.1 适用场景
- 管道内流体静止或微流动时，抑制输出跳动
- 泵启动/停止过程中，避免瞬时虚假流量累积
- 含气泡或固体颗粒的流体，减少噪声干扰
1.2 设置前准备
- 确认流量计已正确安装并完成零点校准
- 了解工艺允许的最小流量值（通常为满量程的1%~5%）
- 准备HART手操器或本地操作界面（如Prosonic 93的显示模块）
二、小流量切除设置步骤
以下步骤适用于Prosonic 93通过本地显示或HART通信进行设置。具体菜单路径可能因固件版本略有差异，请以实际仪表为准。

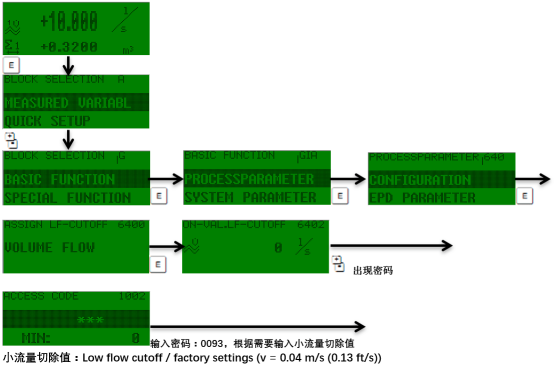

2.1 进入设置菜单

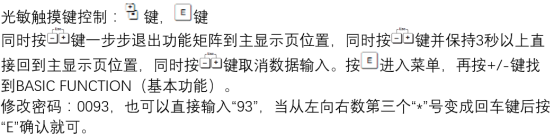

- 按E键进入主菜单，使用+/-键导航至“Setup”菜单。
- 选择“Process Parameter” → “Low Flow Cutoff”。
- 按E键进入参数编辑状态。
2.2 设置切除值
- 输入所需的小流量切除值，单位与流量计当前单位一致（如m³/h）。
- 建议初始值设为满量程的2%，然后根据现场调试调整。
- 按E键确认保存。
2.3 验证与调试
- 关闭上游阀门，观察流量计输出是否稳定在0。
- 缓慢开启阀门，当流量超过切除值时，输出应平滑跟随实际流量。
- 若输出仍有跳动，可适当增大切除值，但不宜超过满量程的5%，以免影响小流量测量精度。

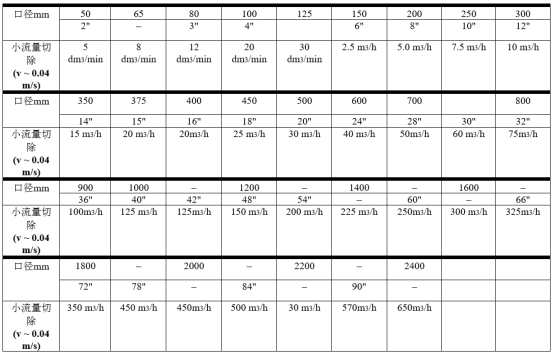

三、关键参数与推荐值
下表列出了不同应用场景下的小流量切除推荐值，供工程技术人员参考。
| 应用场景 | 推荐切除值（%FS） | 备注 |
|---|---|---|
| 清水流量测量 | 1%~2% | 低噪声，可设较小值 |
| 含气泡液体 | 3%~5% | 抑制气泡干扰 |
| 批处理配料 | 2%~3% | 兼顾精度与稳定性 |
| 污水或浆液 | 5%~10% | 高噪声场合，可适当放宽 |
四、注意事项与常见问题
4.1 注意事项
- 切除值不宜过大，否则会丢失真实的小流量信号，影响累积量。
- 设置后需重新验证零点，确保无偏移。
- 若流量计用于贸易结算，切除值应符合相关计量法规。
4.2 常见问题
- 问题：设置后流量显示始终为0。
解决：检查切除值是否大于实际流量，适当减小。 - 问题：小流量时输出波动大。
解决：增大小流量切除值，或检查管道是否满管、有无气泡。 - 问题：无法进入菜单。
解决：确认仪表是否处于解锁状态，必要时输入密码。
五、总结
Prosonic 93的小流量切除设置是保障流量测量稳定性的关键步骤。通过合理设定切除值，可以有效抑制噪声和虚假流量，同时保留真实的小流量信号。建议根据实际工况在1%~10%FS范围内调整，并遵循本文的步骤进行验证。
