Prosonic 93脉冲输出设置概述
Prosonic 93 是 Endress+Hauser 旗下的一款超声波物位测量仪表，支持多种输出方式，其中脉冲输出常用于流量累积、批量控制或外部计数器驱动。正确设置脉冲输出，可确保信号稳定传输，避免计量误差。本文基于实际操作界面，分步介绍设置流程。
设置前的准备工作
在开始配置前，请确认仪表已通电并处于测量模式，同时准备好以下信息：
- 脉冲输出对应的累积量（如体积、质量）
- 每个脉冲代表的工程单位值（例如 1 脉冲 = 1 L）

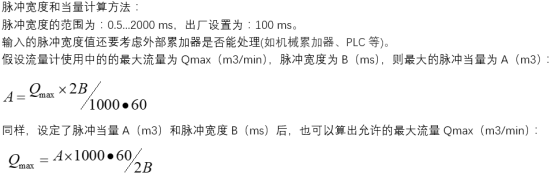

- 脉冲宽度（通常为 10~500 ms，取决于外部计数器）
- 输出类型：有源或无源脉冲
若不确定参数，可参考仪表铭牌或技术手册中的输出规格。
脉冲输出设置步骤
以下操作基于 Prosonic 93 的本地显示单元或 FieldCare 软件。菜单路径可能因固件版本略有差异，但逻辑一致。

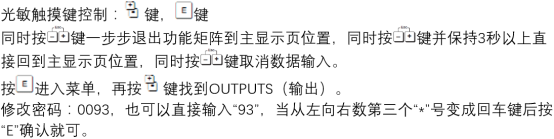

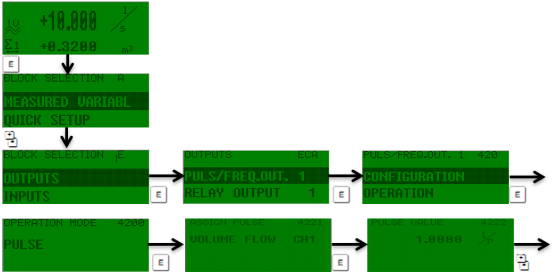

步骤 1：进入输出设置菜单
- 按 E 键进入主菜单。
- 使用 + 或 - 键选择 “设置” → “输出” → “脉冲输出”。
- 按 E 键确认，进入脉冲输出配置页面。

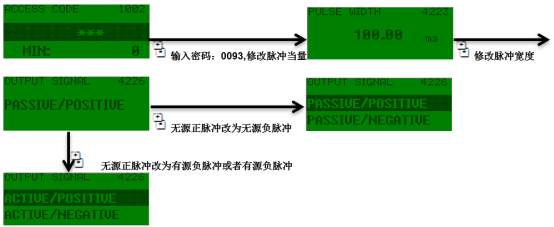

步骤 2：配置脉冲输出参数
在脉冲输出页面中，需依次设置以下参数：
| 参数名称 | 说明 | 典型值/选项 |
|---|---|---|
| 输出模式 | 选择脉冲输出功能 | 脉冲累积、批量控制 |
| 脉冲当量 | 每个脉冲代表的累积量 | 0.1 L、1 L、10 L 等 |
| 脉冲宽度 | 脉冲持续时间 | 10 ms、50 ms、100 ms |
| 输出类型 | 有源/无源 | 无源（默认） |
| 最大脉冲频率 | 限制输出频率 | 10 Hz、100 Hz |
设置完成后，按 E 键保存。若需修改，可随时返回此页面调整。
步骤 3：接线与测试
参数设置后，需正确接线并验证输出：
- 根据输出类型，将脉冲输出端子连接至外部计数器或 PLC 的数字输入。
- 无源输出需外接电源（通常 24 V DC），有源输出可直接驱动负载。
- 使用万用表或示波器监测脉冲信号，确认频率与宽度符合设定。
- 若信号异常，检查接线极性、负载阻抗及脉冲当量是否合理。
常见问题与注意事项
- 脉冲丢失：可能是脉冲宽度过小或外部计数器响应慢，建议增大脉冲宽度或降低最大频率。
- 计量偏差：检查脉冲当量是否与累积量单位一致，必要时重新标定。
- 输出无信号：确认输出模式已启用，且接线正确。
- 电磁干扰：使用屏蔽电缆，并确保屏蔽层单端接地。
遵循以上步骤，可高效完成 Prosonic 93 的脉冲输出设置，满足工业现场的累积与批量控制需求。
