Promag 10 5XBB安装接线全攻略

一、Promag 10 5XBB 安装前准备

Promag 10 5XBB 是 Endress+Hauser 旗下的一款电磁流量计，广泛应用于工业过程测量。正确的安装与接线是保证测量精度的前提。在开始安装前，请务必阅读本指南并确认所有配件齐全。

1.1 检查与确认

• 确认流量计型号与订单一致，检查外观有无运输损伤。
• 核对传感器和变送器的铭牌参数，如口径、压力等级、电极材质等。
• 准备必要的工具：扳手、螺丝刀、密封垫片、电缆等。

二、安装位置与管道要求

安装位置直接影响测量效果，必须保证满管且无气泡。以下为关键要求。

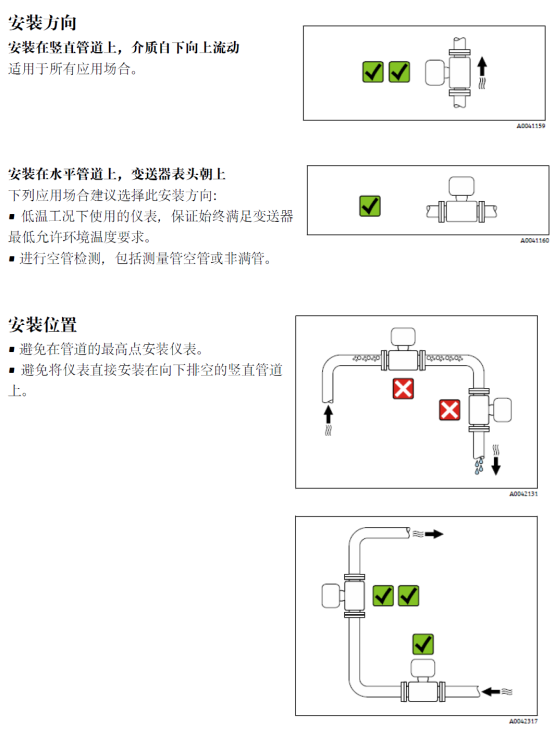

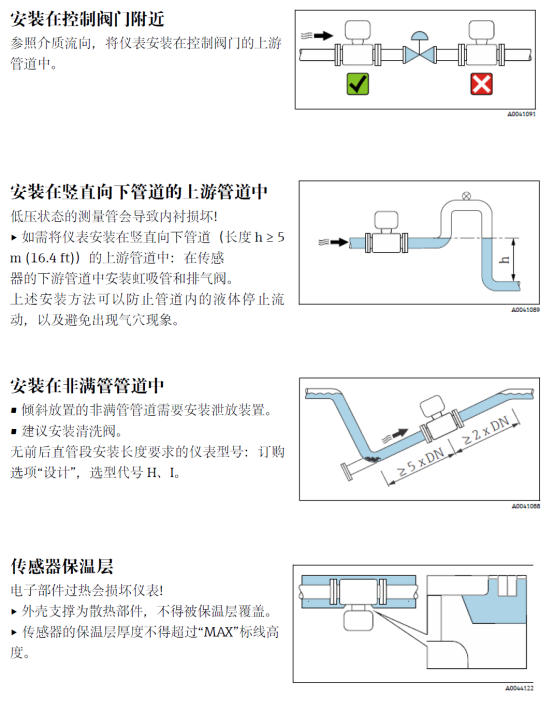

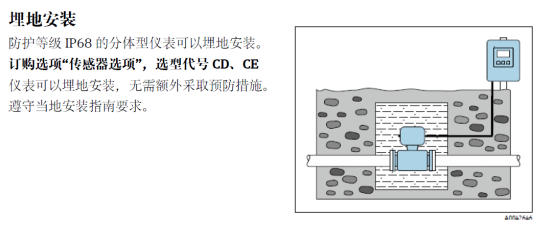

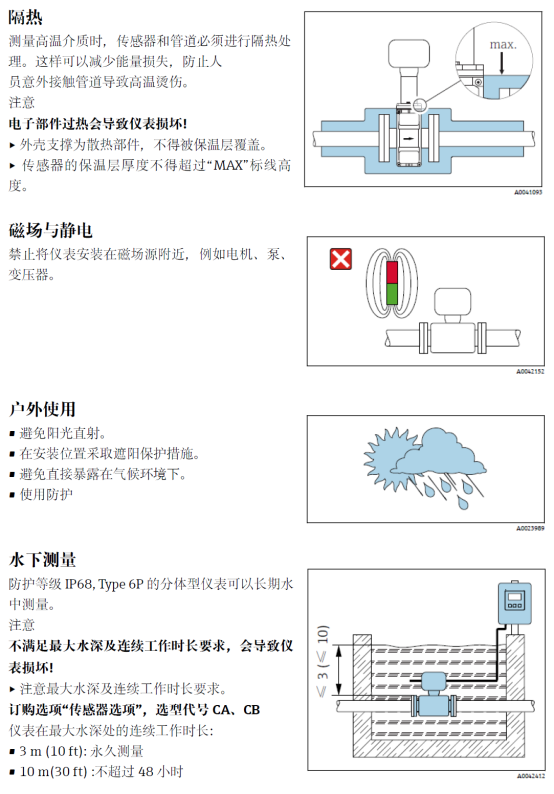

2.1 安装位置选择

• 避免安装在管道最高点或直接排空处，防止气泡积聚。
• 确保流体方向与传感器箭头一致。
• 对于水平管道，电极轴应水平，避免沉积物覆盖电极。

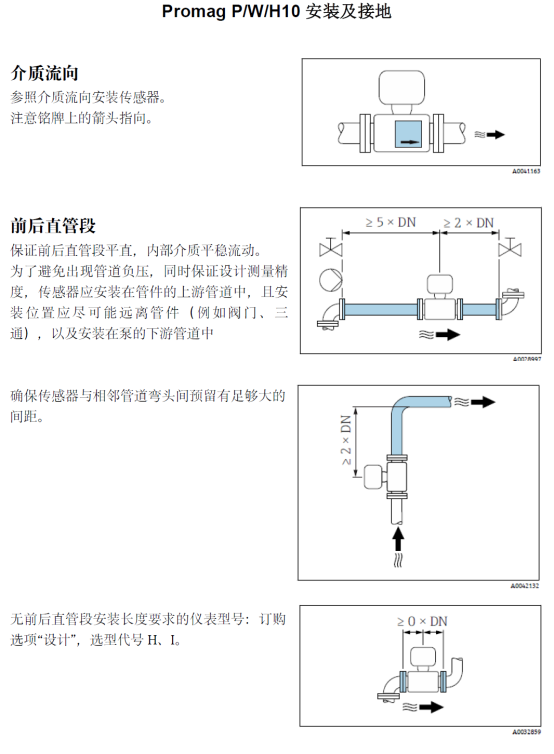

2.2 管道条件

• 保证前后直管段：前5D后3D（D为管道内径）。

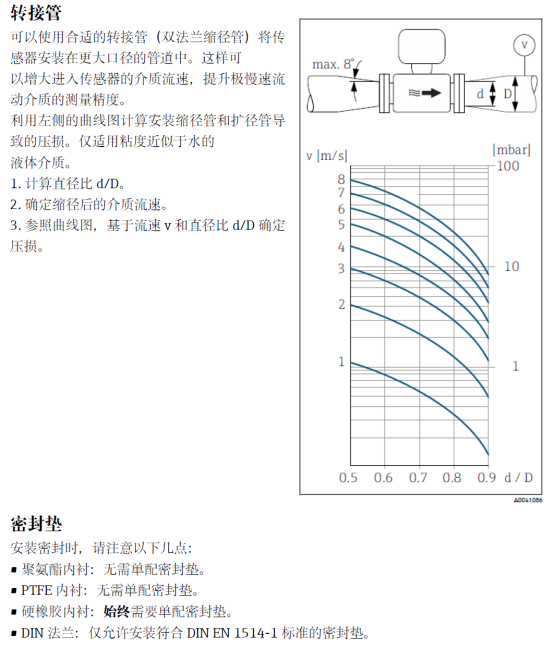

• 管道内径应与传感器内径一致，必要时使用异径管。

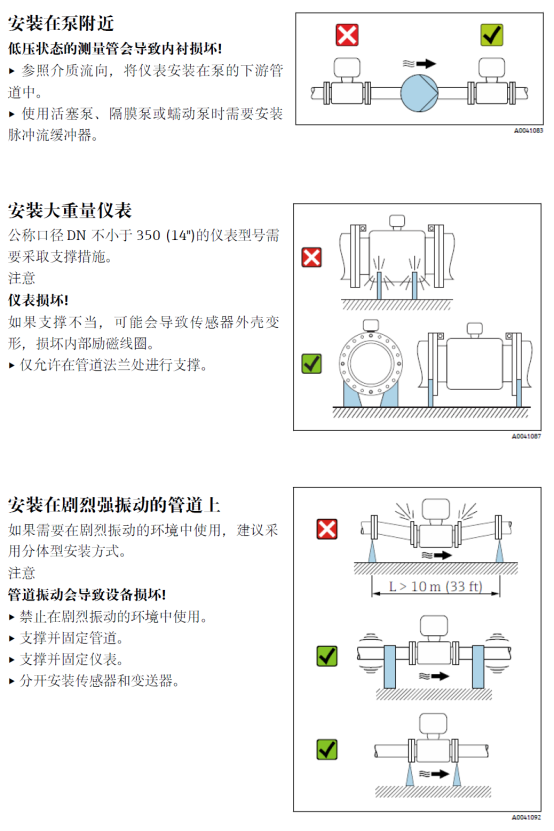

• 若管道振动强烈，需加装支撑。

三、机械安装步骤

按照以下步骤进行机械安装，确保密封良好、无泄漏。

1. 关闭管道阀门，排空管道，确保安全。
2. 安装密封垫片，将传感器法兰与管道法兰对齐。
3. 均匀拧紧螺栓，采用对角顺序，避免单侧过紧。

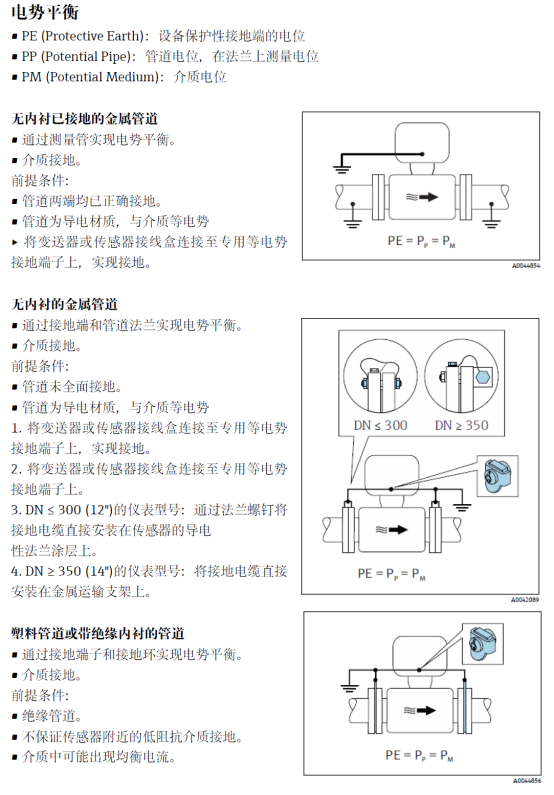

4. 检查传感器接地，确保接地环或接地电极正确连接。

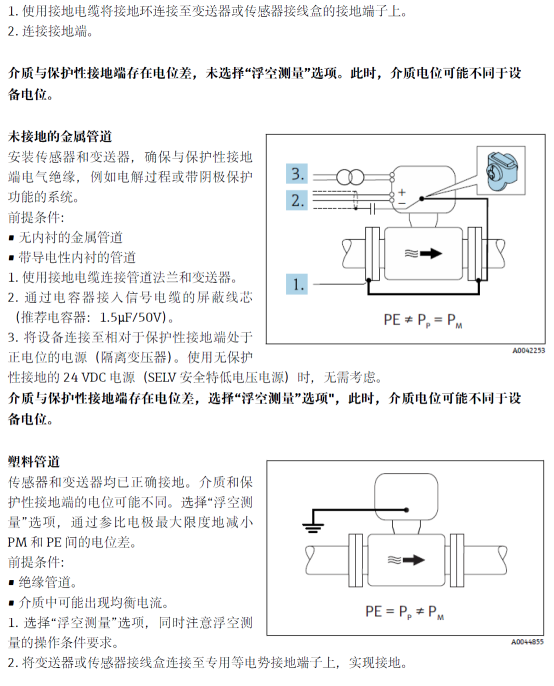

3.1 接地要求

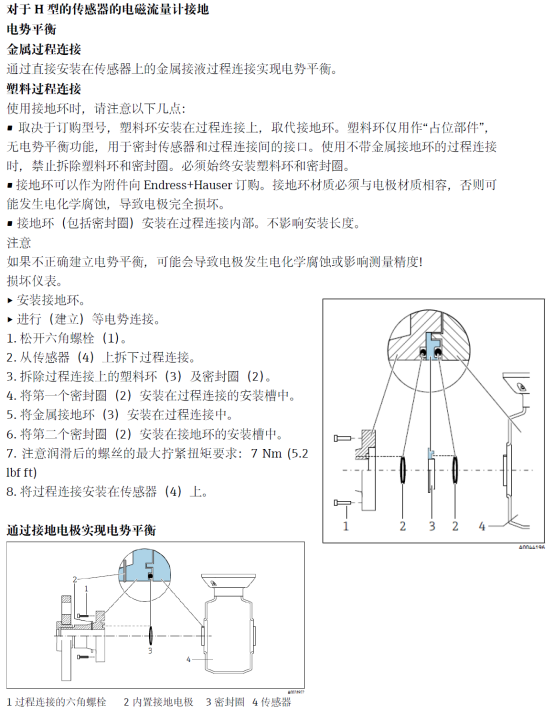

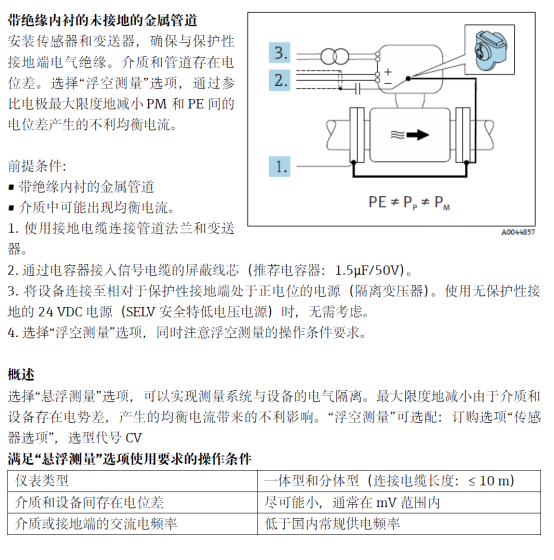

接地是电磁流量计抗干扰的关键。必须将传感器接地端子与管道法兰可靠连接，或使用接地环。接地电阻应小于10Ω。

四、电气接线

接线前请确认电源已断开，并遵守当地电气规范。

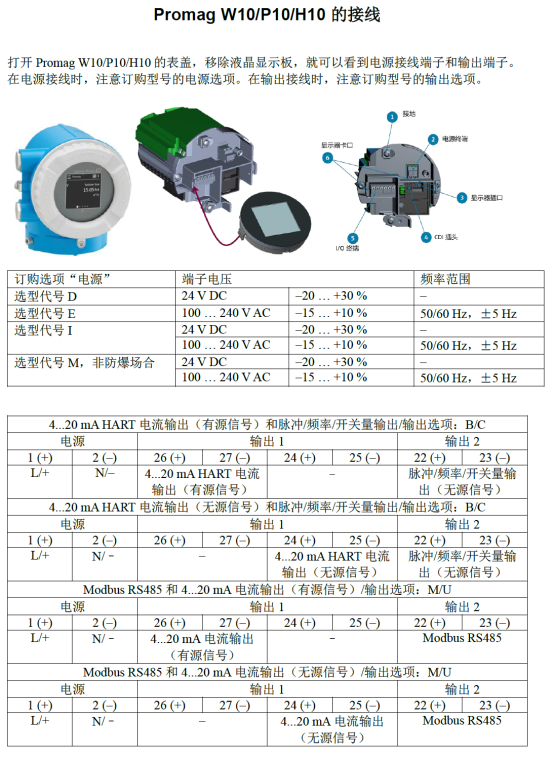

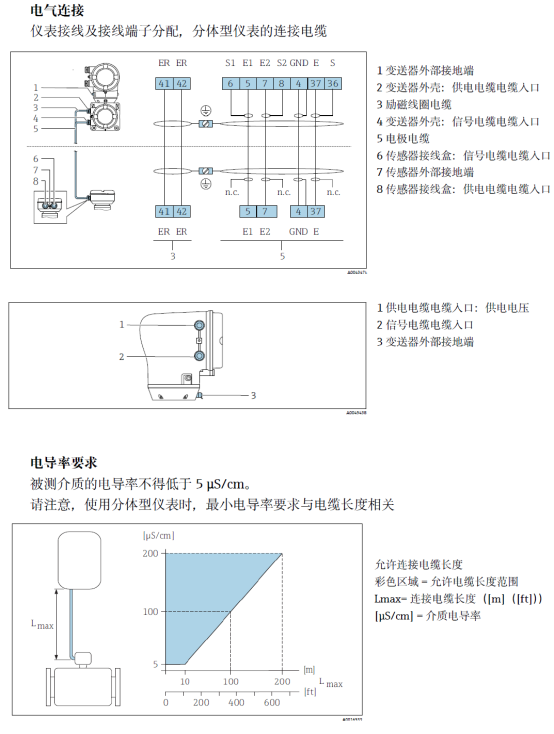

4.1 接线端子说明

端子号	功能	线缆要求
1	电源 L+	24V DC 或 220V AC
2	电源 N-	与电源规格匹配
3	电流输出 +	屏蔽双绞线
4	电流输出 -	屏蔽双绞线
5	脉冲/频率输出	屏蔽双绞线
6	接地	接地线

4.2 接线步骤

1. 打开变送器外壳，找到接线端子。
2. 将电缆穿过电缆格兰头，剥去绝缘层约8mm。
3. 按端子说明连接电源线和信号线，注意极性。
4. 拧紧格兰头，确保密封。
5. 检查所有连接牢固，无短路。

五、调试与检查

安装接线完成后，需进行调试以确保正常运行。

5.1 上电前检查

• 确认电源电压与铭牌一致。
• 检查所有接线是否正确、牢固。
• 确保传感器充满液体，无气泡。

5.2 参数设置

根据实际工况设置量程、阻尼时间、输出类型等参数。具体操作请参考说明书。

六、常见问题与注意事项

以下是一些常见问题及预防措施。

• 测量值波动大：检查接地是否良好，流体是否满管。
• 无信号输出：检查电源和接线，确认传感器是否损坏。
• 零点漂移：确保管道内充满液体且静止，进行零点校准。

遵循以上步骤，可确保 Promag 10 5XBB 电磁流量计安装正确、接线可靠，从而获得准确的测量结果。如有疑问，请联系技术支持。
