Promag 10 5XBB调试向导概貌
Promag 10 5XBB 是 Endress+Hauser 旗下 Promag 10 系列的电磁流量计，广泛应用于水、污水及工业过程流体的流量测量。其内置的调试向导可引导用户按步骤完成仪表投运，降低现场调试门槛。
本文从调试前准备、向导操作流程、关键参数设置及常见问题四个维度，梳理 Promag 10 5XBB 的调试概貌，供工程技术人员与采购人员参考。
调试前准备
硬件与接线检查
- 确认传感器与变送器型号匹配，铭牌参数与订货信息一致。
- 检查电源电压是否符合铭牌要求，通常为 24 VDC 或 85–260 VAC。
- 确认接地环或接地电极已正确安装，保证测量回路等电位。
- 检查信号电缆与电源电缆分开敷设，避免电磁干扰。
环境与介质确认
- 确认管道内流体已充满，且流向与传感器箭头一致。
- 确认介质电导率满足电磁流量计最低要求，一般不低于 5 µS/cm。
- 确认环境温度、过程温度与压力在仪表允许范围内。
调试向导操作流程

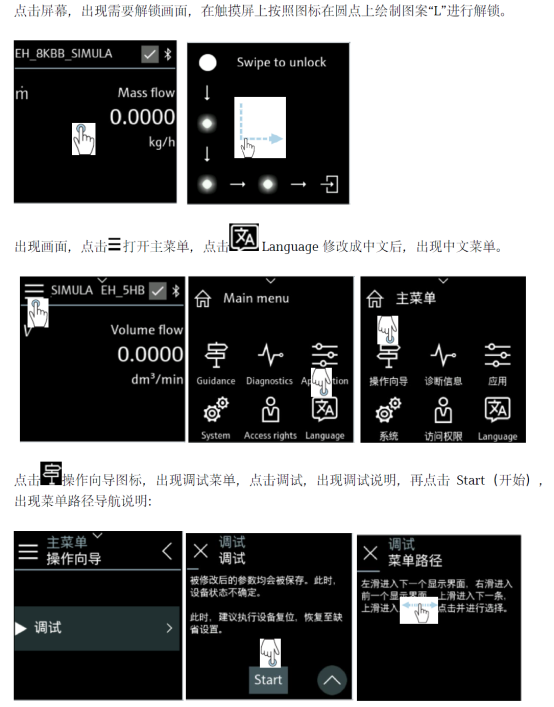

向导启动与语言选择
- 上电后进入主菜单，选择 Commissioning（调试） 向导。
- 选择操作语言，默认支持英语、德语、中文等多语言界面。
- 确认是否恢复出厂设置，首次调试建议选择“否”。

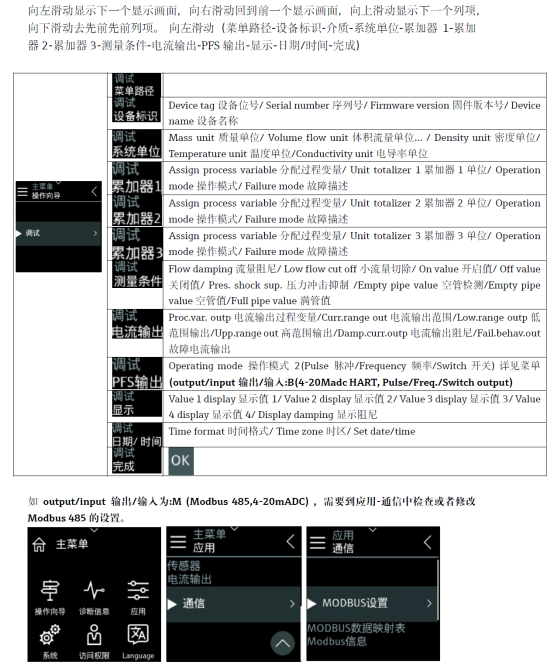

核心参数设置步骤
- 设置工程单位，如 m³/h、L/min 等。
- 输入管道参数，包括公称直径 DN 与壁厚。
- 设置量程，包括满量程值与低流量切除值。
- 配置输出信号，如 4–20 mA、脉冲/频率输出或 HART。
- 设置阻尼时间，用于抑制输出波动。
- 完成后保存参数，向导自动退出并进入测量模式。
关键参数参考表
| 参数项 | 典型设置 | 说明 |
|---|---|---|
| 工程单位 | m³/h | 按工艺要求选择 |
| 满量程 | 按最大流量设定 | 建议为常用流量的 1.2–1.5 倍 |
| 低流量切除 | 满量程的 1%–3% | 抑制小流量误计数 |
| 阻尼时间 | 1–5 s | 波动大时适当增大 |
| 输出方式 | 4–20 mA + HART | 按控制系统要求配置 |
调试后验证与常见问题
验证要点
- 检查空管检测功能是否正常，空管时应触发报警或输出低值。
- 对比现场显示值与上位机读数，偏差应在允许范围内。
- 确认报警与诊断信息无异常，必要时执行零点校准。
常见问题排查
- 显示波动大：检查接地、介质是否含气泡，适当增大阻尼时间。
- 无流量信号：确认管道满管、电导率达标、接线正确。
- 输出偏差：核对量程、单位与输出配置，必要时重新校准。
通过 Promag 10 5XBB 调试向导，现场人员可在较短时间内完成仪表投运，减少人为设置错误，提升测量系统的可靠性与一致性。
