Promag 10 5XBB 多变量显示修改概述
Promag 10 5XBB 是 Endress+Hauser 旗下的一款电磁流量计，支持多种过程变量的测量与显示。默认情况下，仪表可能仅显示单一变量，但通过修改显示方式，用户可以在屏幕上同时查看多个变量，如瞬时流量、累积流量、流速等。
本文面向工程技术人员与采购人员，提供清晰的操作步骤，帮助您快速完成多变量显示的设置。
操作步骤详解
步骤1：进入显示设置菜单
- 确保仪表处于测量模式，按下 E 键进入主菜单。
- 使用 + 或 - 键导航至 “显示” 或 “Display” 选项。
- 按 E 键确认进入。
步骤2：选择多变量显示模式
- 在显示菜单中，找到 “显示方式” 或 “Display Mode”。
- 按 E 键进入，使用 + 或 - 键选择 “多变量” 或 “Multi-variable”。
- 按 E 键保存设置。
步骤3：配置显示变量
- 返回显示菜单，选择 “变量分配” 或 “Variable Assignment”。
- 依次为每个显示行分配变量，例如第一行选 瞬时流量，第二行选 累积流量。
- 按 E 键确认每个选择。
步骤4：保存并退出
- 按 E 键多次直至返回测量模式。
- 检查屏幕是否显示多个变量。
显示效果与参数说明
以下为多变量显示模式下常见的变量组合及说明：
| 显示行 | 变量名称 | 说明 |
|---|---|---|
| 第一行 | 瞬时流量 | 当前流量值，单位可设 |
| 第二行 | 累积流量 | 累计总量，可复位 |
| 第三行 | 流速 | 管道内流体速度 |
上图展示了进入显示菜单后的界面，通过导航键可修改显示方式。

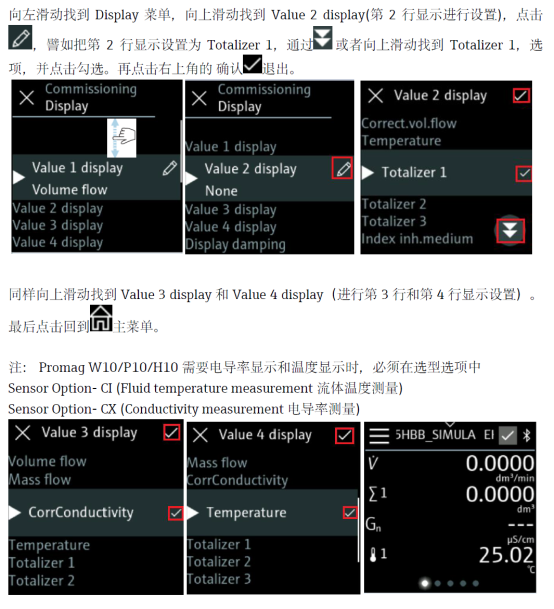

上图显示了成功配置后，屏幕同时呈现瞬时流量与累积流量的效果。
注意事项
- 修改显示方式不会影响测量精度，仅改变本地显示内容。
- 若需远程显示，请确保输出信号与上位机配置匹配。
- 部分固件版本可能菜单名称略有差异，请参考对应手册。
总结
通过上述步骤，您可以轻松将 Promag 10 5XBB 设置为多变量显示模式，从而在一屏内获取更多关键过程信息。这有助于提高现场巡检效率，及时掌握流量状态。
