Promag 10仿真体积流量概述
Promag 10是Endress+Hauser推出的电磁流量计，广泛应用于工业过程流量测量。体积流量仿真是验证仪表设置、预测测量结果的重要手段。
通过仿真功能，工程人员可在不接入实际介质的情况下，检查体积流量输出是否正常，为调试和故障排查提供依据。
仿真体积流量的原理与适用场景
仿真原理
Promag 10的仿真功能通过内部信号发生器模拟传感器信号，使变送器按设定值输出对应的体积流量。
该过程不依赖实际流体，因此可在空管或停机状态下进行验证。
典型适用场景
- 仪表安装后的功能测试与验收
- 控制系统联调时模拟流量信号
- 故障排查时判断变送器与传感器问题
- 定期校验前的快速检查
Promag 10仿真体积流量操作步骤
操作前准备
- 确认仪表已上电并处于正常测量模式
- 记录当前体积流量相关参数，便于仿真后恢复
- 确保具备操作权限，避免误改关键设置

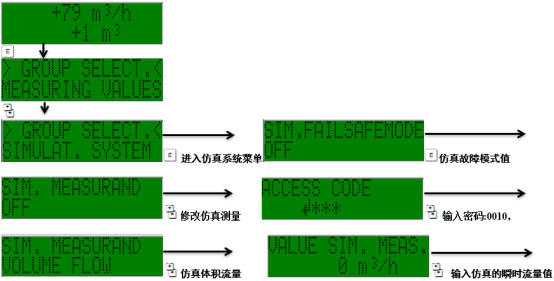

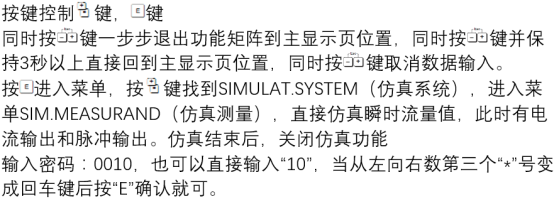

仿真设置步骤
- 进入菜单：Setup → Simulation
- 选择Volume Flow仿真类型
- 输入目标仿真值，如0%、50%、100%量程
- 确认仿真使能，观察输出电流与显示值
- 仿真结束后关闭仿真功能，恢复正常测量
仿真参数与输出对照
| 仿真值 | 对应体积流量 | 典型输出电流 |
|---|---|---|
| 0% | 0 m³/h | 4 mA |
| 50% | 半量程 | 12 mA |
| 100% | 满量程 | 20 mA |
实际输出取决于量程设置与电流输出配置，仿真时应结合工艺参数核对。
注意事项与常见问题
注意事项
- 仿真期间仪表输出不代表真实流量，禁止用于贸易结算
- 仿真完成后务必关闭，避免影响正常生产
- 不同固件版本菜单路径可能略有差异
常见问题
- 仿真无输出：检查是否使能仿真及输出接线
- 数值偏差：核对量程与单位设置
- 无法进入仿真：确认用户权限与仪表状态
总结
Promag 10仿真体积流量是调试与维护中的实用功能，可快速验证仪表输出与系统响应。
掌握正确的仿真步骤与参数设置，有助于提高电磁流量计的测量可靠性与运维效率。
