Promag 10脉冲输出设置指南

Promag 10脉冲输出设置概述

Promag 10 是Endress+Hauser推出的电磁流量计，广泛应用于工业流量测量。其脉冲输出功能可将流量信号转换为频率信号，供PLC、计数器等设备采集。正确设置脉冲输出对系统计量精度至关重要。

本文将分步介绍Promag 10脉冲输出的硬件接线与软件参数配置，并提供常见问题排查方法。

硬件接线与输出类型

脉冲输出端子定义

Promag 10通常提供有源或无源脉冲输出，具体取决于型号。接线前请确认变送器端子标识，常见端子为24/25（脉冲/频率输出）。

• 有源脉冲输出：直接输出电平信号，无需外部电源。
• 无源脉冲输出：需外接电源（通常24V DC），适用于长距离传输。

请参考下图确认接线方式：

参数设置步骤

进入菜单与选择输出类型

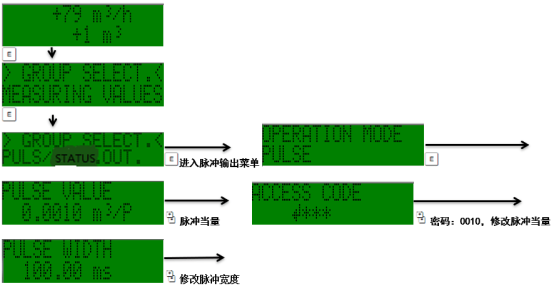

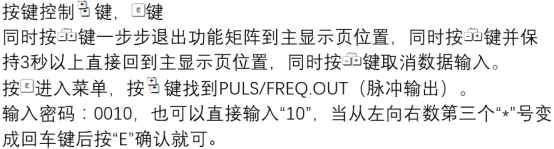

通过现场显示或调试软件进入主菜单 → 设置 → 输出。选择脉冲输出作为输出类型，并指定对应端子。

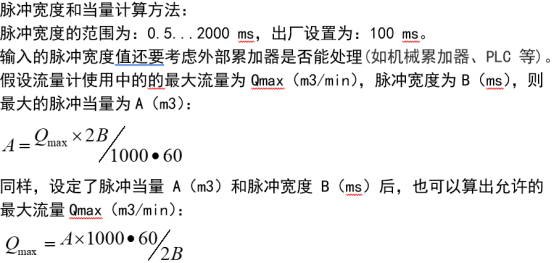

配置脉冲当量

脉冲当量决定每个脉冲代表的流量体积（如1脉冲=0.1L）。需根据后端设备要求设置，确保频率不超过输出上限（通常≤10kHz）。

设置完成后保存并退出。下图展示了脉冲当量设置界面：

常见问题与排查

• 无脉冲输出：检查接线是否正确、电源是否接通、输出是否使能。
• 脉冲频率异常：确认脉冲当量设置与流量范围匹配，避免超限。
• 计数误差大：检查脉冲宽度是否满足采集设备要求，或改用频率输出。

若问题持续，建议使用示波器测量输出波形，或联系厂家技术支持。
