Promag 50仿真脉冲输出设置指南

Promag 50仿真脉冲输出概述

Promag 50 电磁流量计支持仿真脉冲输出功能，用于模拟流量信号以验证系统连接和参数配置。该功能在调试和故障排查中非常实用，可帮助工程技术人员快速确认脉冲输出回路是否正常。

通过仿真脉冲输出，用户可以在无实际流量的情况下，手动触发脉冲信号，检查上位机或PLC的计数是否准确。以下内容将详细介绍其设置步骤与注意事项。

仿真脉冲输出设置步骤

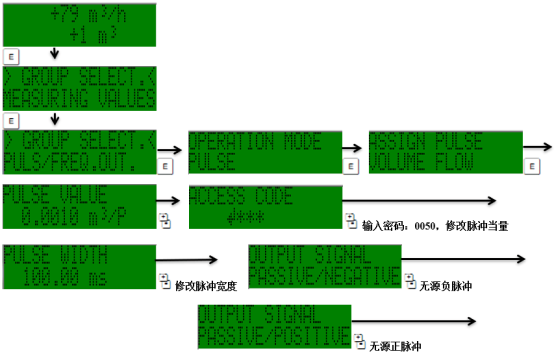

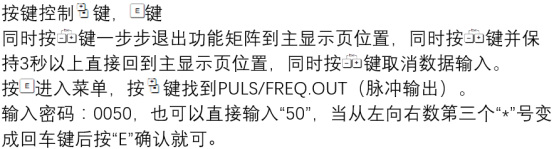

进入仿真模式

首先，确保流量计处于服务模式或专家模式，然后通过操作面板进入“仿真”菜单。具体路径可能因固件版本略有差异，请参考对应手册。

1. 按下 E 键进入主菜单。
2. 使用 + 或 - 键选择“仿真”选项。
3. 按 E 键确认，进入仿真子菜单。

配置脉冲输出参数

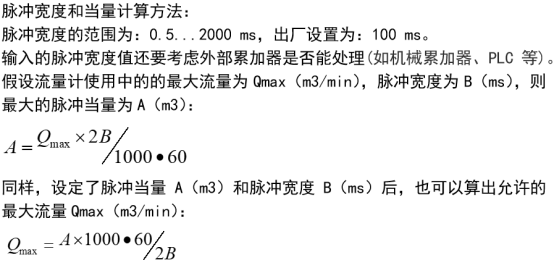

在仿真子菜单中，选择“脉冲输出”并设置相关参数。通常需要指定脉冲当量和输出频率，以匹配实际应用场景。

• 脉冲当量：每个脉冲代表的体积或质量，例如 1脉冲 = 0.1L。
• 输出频率：仿真脉冲的频率，需在流量计允许范围内。
• 仿真值：手动输入的流量值，用于计算输出频率。

设置完成后，启动仿真，流量计将按照设定值输出脉冲信号。

参数说明与注意事项

关键参数

注意事项

• 仿真脉冲输出仅用于测试，不可用于贸易结算。
• 确保输出回路接线正确，避免短路或过载。
• 仿真结束后，及时退出仿真模式，恢复实际测量。
• 若脉冲输出异常，检查脉冲当量和频率上限设置。

总结

Promag 50的仿真脉冲输出功能为工程技术人员提供了便捷的调试手段。通过正确设置参数，可以快速验证脉冲输出回路的完整性和准确性。在实际操作中，请务必遵循安全规范，确保设备稳定运行。
